10)буква К применяется для обозначения приборов, имеющих станцию управления, т.е. переключатель выбора вида управления (автоматическое, ручное);

11)буква Y рекомендуется для построения обозначений преобразователей сигналов и вычислительных устройств;

12)порядок построения условных обозначений с применением дополнительных букв следующий: на первом месте ставится буква, обозначающая измеряемую величину, на втором – одна из дополнительных букв Е, Т, К или У.

Например, первичные измерительные преобразователи температуры (термометры термоэлектрические, термометры сопротивления и др.) обозначаются ТЕ, первичные измерительные преобразователи расхода (сужающие устройства расходомеров, датчики индукционных расходомеров и др.) – FE; бесшкальные манометры с дистанционной передачей показаний – РТ; бесшкальные расходомеры с дистанционной передачей – FT и т.д.;

13)при применении обозначений из табл. 6 надписи, расшифровывающие вид преобразования или операции, выполняемые вычислительным устройством, наносятся справа от графического изображения прибора;

14)в обоснованных случаях во избежание неправильного понимания схемы допускается вместо условных обозначений приводить полное наименование преобразуемых сигналов. Также рекомендуется обозначать некоторые редко применяемые или специфические сигналы, например кодовый, времяимпульсный, числоимпульсный и т.д.;

15)при построении обозначений комплектов средств автоматизации первая буква в обозначении каждого прибора, входящего в комплект, является наименованием измеряемой комплектом величины. Например, в комплекте для измерения и регулирования температуры первичный измерительный преобразователь следует обозначать ТЕ, вторичный регистрирующий прибор – TR, регулирующий блок – ТС и т.п.

При построении условных обозначений по ГОСТ 21.404-85 предусматриваются следующие исключения:

1)все устройства, выполненные в виде отдельных блоков и предназначенные для ручных операций, должны иметь на первом месте в обозначении букву H независимо от того, в состав какого измерительного комплекта они входят, например, переключатели электрических цепей измерения (управления), переключатели газовых

61

(воздушных) линий обозначаются HS, байпасные панели дистанционного управления – НС, кнопки (ключи) для дистанционного управления, задатчики – H и т.п.;

2)при обозначении комплекта, предназначенного для измерения нескольких разнородных величин, первичные измерительные преобразователи (датчики) следует обозначать в соответствии с измеряемой величиной, вторичный прибор – UP;

3)в отдельных случаях при построении обозначений комплектов, предназначенных для измерения качества косвенным методом, первая буква в обозначении датчика может отличаться от первой буквы в обозначении вторичного прибора (например, для измерения качества продукта пользуются методом температурной депрессии). Датчиками температуры при этом являются термометры сопротивления, вторичным прибором – автоматический мост. Обозначение такого комплекта при развернутом способе будет следующим: датчики – ТЕ, вторичный прибор – QR (см. табл. 8, п. 43).

Щиты, стативы, пульты управления на функциональных схемах изображаются условно в виде прямоугольников произвольных размеров, достаточных для нанесения графических условных обозначений устанавливаемых на них приборов, средств автоматизации, аппаратуры управления и сигнализации по ГОСТ 21.404-85.

Комплектные устройства (машины централизованного контроля, управляющие машины, полукомплекты телемеханики и др.) обозначаются на функциональных схемах также в виде прямоугольников. Функциональные связи между технологическим оборудованием и установленными на нем первичными преобразователями, а также со средствами автоматизации, установленными на щитах и пультах, на схемах показываются тонкими сплошными линиями. Каждая связь обозначается одной линией независимо от фактического числа проводов или труб, осуществляющих эту связь. К условным обозначениям приборов и средств автоматизации для входных и выходных сигналов линии связи допускается подводить с любой стороны, в том числе сбоку и под углом. Линии связи должны наноситься на чертежи по кратчайшему расстоянию и проводиться с минимальным числом пересечений.

62

Таблица 8. Примеры построения условных обозначений по ГОСТ 21.404-85

8ленный по месту (например, дилатометрический регулятор температуры)

63

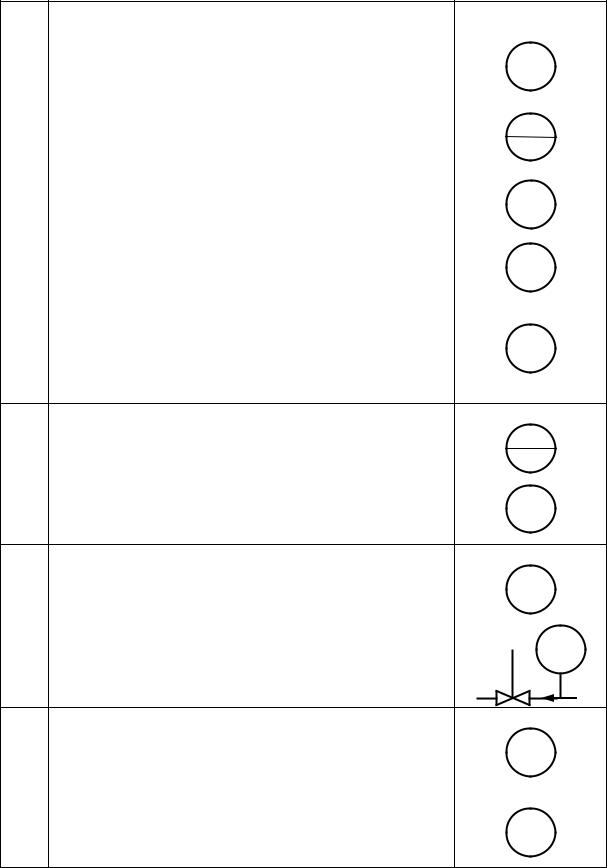

Продолжение табл. 8

15ний, установленный по месту (например, манометр, дифманометр бесшкальный с пневмоили электропередачей)

17устройством, установленный по месту (например, реле давления)

19вания постороннего источника энергии (регулятор давления прямого действия), «до себя»

64

Продолжение табл. 8

65
