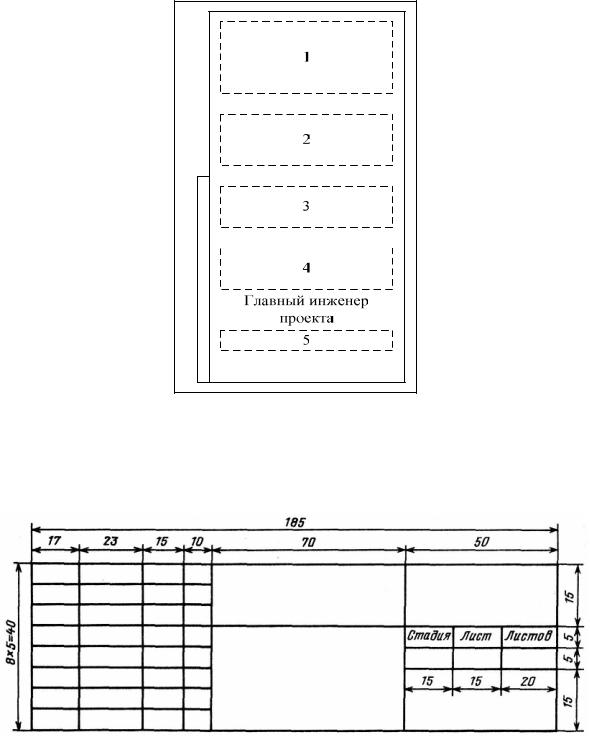

Согласно ГОСТ 21.110-82 спецификация оборудования СО1 состоит из разделов, которые располагают в следующей последовательности:

1)«Оборудование и материалы, поставляемые заказчиком»;

2)«Оборудование, поставляемое подрядчиком»;

3)«Оборудование, имеющееся на предприятии и используемое при расширении, реконструкции или техническом перевооружении предприятия».

Раздел «Оборудование и материалы, поставляемые заказчиком»

Раздел делится на следующие подразделы:

1)«Приборы и средства автоматизации»;

2)«Агрегатные комплексы и средства вычислительной техники»;

3)«Щиты и пульты, электроаппаратура»;

4)«Трубопроводная арматура»;

5)«Кабели и провода, узлы и конструкции»;

6)«Материалы и монтажные изделия».

Приборы и средства автоматизации записываются в подразделе группами: для измерения и регулирования температуры, давления и разряжения, расхода, количества, уровня, состава и качества веществ, прочие приборы, регуляторы и комплектные устройства.

Приборы в каждой группе записывают комплектами по каналам контроля и контурам автоматического регулирования в следующем порядке:

1)местные приборы (сначала показывающие, затем регистри-

рующие);

2)местные приборы с сигнализирующими устройствами;

3)местные бесшкальные сигнализирующие приборы (датчи- ки-сигнализаторы);

4)дистанционные измерительные комплекты (в следующей последовательности: показывающие, регистрирующие, сигнализирующие);

5)комплекты систем автоматического регулирования.

В пределах контура запись приборов производят сначала с первичных приборов, затем идут промежуточные преобразователи, вторичные приборы, функциональные блоки, регуляторы, исполнительные механизмы. Аппаратура и устройства, поставляемые комплектно

82

сприборами и регуляторами, состав которых определяется конкретными условиями технологических процессов и установок, включаются в спецификацию за соответствующими позициями оборудования после слов «Комплектно поставляются». Вспомогательные устройства, не относящиеся к определенному комплекту приборов и регуляторов, необходимые для работы разных комплектов приборов (например, фильтры и редукторы воздуха), включаются в спецификацию в свободном виде в конце подраздела.

Приборы и средства автоматизации, встраиваемые в разрез технологического трубопровода или устанавливаемые внутри технологического аппарата, должны учитываться следующим образом:

1)местные счетчики и ротаметры жидкости и газа должны предусматриваться только в СО к основным комплектам технологических рабочих чертежей (марки ТХ) или рабочих чертежей инженерного оборудования зданий и сооружений (OB, BK и др.);

2)сужающие устройства, ротаметры с электрическими и пневматическими датчиками, щелевые расходомеры, плотномеры и аналогичные первичные измерительные приборы комплектов расходомеров и концентратомеров, имеющие самостоятельную формулировку заказа и цену, предусматриваются в двух спецификациях: СО1, разработанной для марок ATX (AOB, АВК и др.), и в СО для марок ТХ (OB, BK и др.). При этом диафрагма включается в опросный лист дифма- нометра-расходомера, предусмотренного СО1 (для марки АТХ и др.). В СО1 для этих приборов дается указание «Заказывается по спецификации ХХХХ-ТХ.СО» (приводится обозначение СО);

3)датчики расходомеров и концентратомеров, являющиеся неотъемлемой частью комплекта, имеющего одну цену, записываются в СО основных комплектов рабочих чертежей технологических марок

суказанием «Заказываются по спецификации ХХХХ.АТХ. СО1»;

4)поплавковые и буйковые уровнемеры и сигнализаторы уровня, а также регулирующие органы записываются в СО к основным комплектам технологических марок. Они могут (при необходимости) записываться в СО1 к основному комплекту марки АТХ с указанием обозначения СО, по которому они заказываются (аналогично сужающим устройствам).

Оборудование подраздела «Агрегатные комплексы и средства вычислительной техники» записывают следующими группами: машины централизованного контроля, регулирования и управления; вычислительные комплексы. В первую группу включают установки кон-

83

троля, регулирования и управления; машины централизованного контроля: агрегатные аппаратурные комплексы пневмоавтоматики; комплексы электрических и электронных технических средств. Во вторую группу включают вычислительные комплексы на базе АСВТ, вычислительные комплексы системы малых ЭВМ, микроЭВМ, воло- конно-оптические системы передачи информации.

Подраздел «Щиты и пульты» составляется при применении в рабочей документации систем автоматизации серийно выпускаемых промышленностью щитов и пультов, для заказа которых достаточно данных, приводимых в СО, и для изготовления которых не требуется разработка дополнительной документации.

Вподраздел «Электроаппаратура» включают электроаппаратуру, не поставляемую комплектно со щитами и пультами. Эта электроаппаратура предназначена либо для установки по месту, например вблизи управляемых электроприводов (кнопки и ключи защищенного исполнения), либо для поставки заказчиком заводу-изготовителю щитов. Сюда, в частности, включают электроаппаратуру, не предусмотренную номенклатурой комплектующих изделий к щитам и пультам по ОСТ 36.13-76. Порядок передачи заказчиком этой электроаппаратуры заводу-изготовителю щитов определяется протоколом согласования приемки технической документации.

Электроаппаратуру записывают в подраздел группами в следующем порядке:

1) пусковая и защитная аппаратура (кнопки, переключатели, выключатели, пускатели, рубильники, предохранители, щитки электропитания);

2) сигнальная аппаратура (арматура сигнальных ламп, табло, звонки, сирены);

3) преобразователи и источники электропитания (трансформаторы, стабилизаторы, выпрямители, прерыватели);

4) реле;

5) резисторы, конденсаторы, диоды.

Затем записывают электромонтажные изделия поставки заказчика (специальные соединительные ящики и коробки).

Вподраздел «Трубопроводная арматура» включают запорную арматуру, устанавливаемую на импульсных, командных, питающих и других трубных проводках систем автоматизации. Арматуру записывают группами по материалам: арматура из цветных металлов, черных металлов, из нержавеющих сталей, неметаллическая. Внутри

84

групп сначала записывают вентили, затем краны (по возрастанию диаметра и давления).

Кабели и провода включают в СО1 следующими группами: силовые кабели, контрольные кабели, коаксиальные и экранированные кабели и провода, установочные провода, компенсационные провода. Сначала записывают кабели и провода с резиновой, затем поливинилхлоридной оболочкой, сначала голые, затем бронированные. Кабели и провода включают в группы, начиная с меньших сечений и с меньшим числом жил.

Вподраздел «Узлы и конструкции» включают изделия и детали из специальных (нержавеющих) сталей и цветных металлов (соединители для труб), а также изделия, требующие для своего изготовления специального оборудования, которым не располагают монтажные организации (не поставляемые промышленностью сужающие устройства, рычаги сочленения и др.).

Вподраздел «Серийные изделия» включают изделия, серийно изготавливаемые и поставляемые заводами-изготовителями оборудования.

Раздел «Изделия индивидуального изготовления и элементы блочного монтажа» содержит следующие группы:

1) блоки и узлы щитовых помещений, щитов – группа помещений повышенной монтажной готовности (комплектные операторские помещения, блоки щитов, пультов, стативов, стойки-подставки для малогабаритных щитов и т.п.);

2) блоки и изделия для монтажа электрических и трубных проводок (блоки коммуникаций) – группа блоков защитных, импульсных

икомандных труб;

3)мосты кабельные сварные;

4)блоки коробов;

5)не изготавливаемые заводами узлы и детали опорных и несущих конструкций;

6)нестандартные протяжные ящики, узлы проходов проводок через стены и перекрытия;

7)блоки помещений, блочные элементы и отдельные узлы для установки приборов и средств автоматизации – группа комплектных помещений датчиков;

8)групповые установки приборов и средств автоматизации;

9)установки приборов в утепленных шкафах;

10)одиночные узлы установки приборов;
