11) стойки для исполнительных механизмов и т.п.

Раздел «Оборудование, поставляемое подрядчиком»

В раздел включают оборудование и изделия, поставляемые подрядчиками, выполняющими часть работ по автоматизации и поставляющими комплектные технические средства автоматизации. Например, для разработки системы автоматического регулирования уровня кислоты в кислотных баках привлекается организация, специализирующаяся на изготовлении специальных САР, работающих в чрезвычайно агрессивных условиях. В процессе разработки указанной САР организация-подрядчик разработала специальный контроллер, комплекты датчиков и комплекс исполнительных механизмов (запорная арматура, задвижки и т.п.). Указанные ТСА должны быть включены в раздел «Оборудование, поставляемое подрядчиком» СО1. Раздел рекомендуется выполнять двумя подразделами: «Серийные изделия» «Изделия индивидуального изготовления и элементы блочного монтажа».

Раздел «Оборудование, имеющееся на предприятии и используемое при расширении или техническом перевооружении предприятия»

Враздел включают оборудование, имеющееся в наличии на предприятии (на складе), а также оборудование, используемое при реконструкции и техническом перевооружении предприятия после его демонтажа. Данные по такому оборудованию представляет заказчик или выявляются в процессе предпроектного обследования объектов, подлежащих реконструкции или техническому перевооружению.

Из-за довольно быстрого морального старения технических средств систем автоматизации, сложности восстановления их метрологических характеристик раздел, включающий в себя приборы и средства автоматизации, применяемые повторно после демонтажа, будет очень незначительным, а во многих случаях он будет отсутствовать. Для объектов нового строительства данный раздел не составляют.

Графы СО1 заполняются в следующем порядке.

Вграфе 1 указывают позиции приборов и средств автоматизации согласно схемам автоматизации. Для приборов и средств автоматизации, не имеющих позиций, а также для оборудования, изделий и

86

материалов, указанных в других разделах и подразделах, графу не заполняют.

Вграфе 2 приводят наименования приборов, средств автоматизации, другого оборудования, изделий и материалов, их технические характеристики в соответствии с требованиями стандартов, технических условий и другой технической документации на оборудование и материалы. Для оборудования указывают характеристики и параметры, однозначно определяющие выбранное оборудование (не обозначенные в типе, марке, модификации), а также комплектность в объеме, установленном ТУ (при наличии в ТУ вариантов комплектности). Например, оговаривают поставку комплектно с преобразователями давления соединений для подключения внешних трубных проводок. Для первичных приборов и преобразователей, которые соприкасаются с измеряемой средой, указывают наименования и предельные значения параметров этой среды.

Вграфе 3 записывают тип, марку оборудования, обозначение стандарта, технических условий (ТУ) или другого документа на оборудование, а также номер опросного листа. Для оборудования и изделий индивидуального изготовления, элементов блочного монтажа в графе приводят обозначения чертежей (по основному комплекту рабочих чертежей, примененных и унифицированных чертежей, типовых чертежей).

Если обозначение ТУ на оборудование и изделия превышает десять знаков, то это обозначение, а также обозначения стандартов и ТУ на материалы допускается приводить в графе 2.

Вграфе 4 указывают наименование единицы измерения (шт., км, т и т.д.), а в графе 5 – их коды по Общесоюзному классификатору систем обозначения единиц измерения (СОЕИ).

Для оборудования, поставляемого заказчиком (для приборов и средств автоматизации, агрегатных комплексов и средств вычислительной техники, щитов и пультов), в графе 6 указывают код заводаизготовителя по Общероссийскому классификатору предприятий и организаций (ОКПО).

Вграфе 7 для приборов и средств автоматизации указывают код по Общероссийскому классификатору приборов (ОКП).

Вграфе 8 записывают цену оборудования, предусмотренного разделом «Оборудование и материалы, поставляемые заказчиком», кроме подразделов «Кабели и провода, узлы и конструкции, материалы и монтажные изделия».

87

Вграфе 9 проставляют количество оборудования и материалов, предусмотренных рабочей документацией.

Вграфе 10 приводят массу единицы оборудования. Эти данные используются строительно-монтажными организациями для определения необходимого им при монтаже подъемно-транспортного оборудования. Поэтому для оборудования, имеющего массу менее 25 кг, графу допускается не заполнять.

Спецификация щитов и пультов (СО2) выполняется в соответствии с «Порядком составления спецификации оборудования по ГОСТ 21.110-82 в проектно-сметной документации систем автоматизации технологических процессов».

Спецификация должна состоять из двух разделов, имеющих следующие номера и наименования:

1) щиты (и пульты); 2) аппаратура (и приборы), поставляемые комплектно со щита-

ми (и пультами).

Наименование, приведенное в скобках, опускается при отсутствии в проектной документации соответствующих видов оборудования.

Враздел 1 включаются щиты, стативы, пульты и вспомогательные элементы.

Порядок заполнения графы 2 «Наименование и техническая характеристика оборудования...» следующий:

1) для составного щита приводят его наименование из графы 1 основной надписи чертежа общего вида и слова «состоящий из щитов по ОСТ 36.13-76»; наименование единичных щитов, входящих в данный составной щит, в порядке их записи в перечне составных частей данного щита и условное наименование щита по ОСТ 36.13-76. Например, «Щит диспансера, состоящий из щитов по ОСТ 36.13-76: щи-

та 1 ШПК-3-1-(600 + 800 + 600)-УХЛ4-IP00; щита 2 ЩПК-2-1 -(800 + 800)-УХЛ4-1Р00; вставки угловой ВУ-Д-ЩПК-У4».

Для щитов, имеющих одинаковые обозначения исполнений, это обозначение указывается в заголовке перед обозначением стандарта. Например, «Щит оператора, состоящий из щитов УХЛ4-1Р30 ОСТ

36.13-76: щита 1 ЩШ-2-02-(800 + 800); щита 2 ЩШ-2-ОЛ-(600+1000); 2) для единичных щитов, используемых в качестве самостоятельных оперативных и местных щитов контроля, регулирования и управления, запись производится по типу: «Щит насосной, состоящий

88

из щита шкафного трехсекционного ЩШ-3-И-(600 + 1000 + 800)-

УХЛ4-1Р30 ОСТ 36.13-76».

Вграфе 3 «Тип ...» против наименований всех щитов (как составных, так и единичных) проставляют обозначения чертежа общего вида щита.

Вграфе 9 «Кол.» указывается количество щитов в виде дроби, в числителе которой указывают фактическое количество единичных щитов, а в знаменателе – количество, исчисленное в физических единицах.

Понятие физической единицы и порядок определения количества физических единиц по отношению к единицам по номенклатуре щитов согласно ОСТ 36.13-76 даны в РМ4-183-81.

Враздел 2 включают приборы и аппаратуру (электроаппаратуру, трубопроводную арматуру), поставляемые заводом-изготовителем комплектно со щитами и пультами. Номенклатура указанных приборов и аппаратов определяется по приложению 4 к РМ4-183-81.

Для удобства обработки спецификаций на заводахизготовителях раздел 2 необходимо начинать с нового листа.

Приборы и аппаратуру записывают в раздел 2 группами в последовательности:

1) приборы (манометры МТ, балансные реле, переключатели щеточные ПТИ-М, ПЩ, панели дистанционного управления, фильтры, редукторы, клапаны электропневматические, краныпереключатели);

2) электроаппаратура;

3) трубопроводная арматура.

Вграфе 3 «Тип, марка...» технические условия не указывают. Прокат черных металлов, необходимый для изготовления шка-

фов, панелей, стоек, корпусов пультов, а также материалы и изделия для монтажа электрических и трубных проводок (электрические провода, полиэтиленовые трубы, блоки зажимов, зажимы наборные, соединители для трубных проводок, оконцеватели, манжетки, бирки маркировочные, наконечники, струны, полоски, пряжки, припой, клей, детали крепления внутрищитовой аппаратуры, изделия для нанесения надписей) в спецификации не включаются.

Графы 1, 6, 8, 10 не заполняют.

В графе 2 перед наименованием щитов, приборов, аппаратов проставляют порядковые номера, начиная с 1 для каждого раздела. Завод-изготовитель не указывают.

89

Контрольные вопросы

1.Для какой цели составляется спецификация оборудования СО1 и спецификация щитов и пультов СО2?

2.Какие три основных раздела содержит спецификация оборудования СО1?

3.Назовите шесть подразделов раздела «Оборудование и материалы, поставляемые заказчиком» спецификации оборудования СО1.

4.Какие два раздела содержит спецификация щитов и пультов (СО2)?

5.3.Ведомость потребности в материалах

Ведомость потребности в материалах (ВМ) предназначена для определения номенклатуры и количества материалов, поставляемых подрядчиком, необходимых для производства работ по монтажу технических средств автоматизации, предусмотренных в рабочей документации систем автоматизации и АСУ ТП. Ведомость ВМ выполняют в соответствии с требованиями ГОСТ 21.109-80 по форме, приведенной на рис. 17. В нее включают все материалы, необходимые для монтажа электрических и трубных проводок, щитов и пультов, приборов и средств автоматизации, а также материалы, необходимые для изготовления изделий, предусмотренных СО1 в подразделе «Изделия индивидуального изготовления и элементы блочного монтажа» (раздел «Оборудование, поставляемое подрядчиком»).

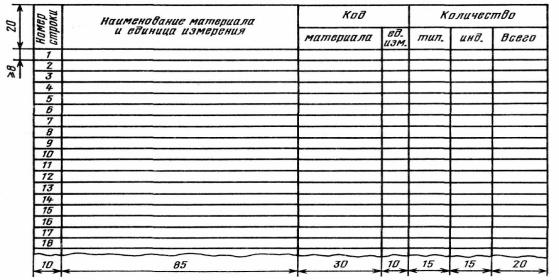

Рис. 17. Форма ВМ

Ведомость ВМ составляют со следующими разделами и подразделами:
