угла раскрытия последнего: чем больше этот, угол тем больше осевая скорость по сравнению со средней скоростью. У зонтов с углом раскрытия 90° скорость по оси υz составляет 1,65 υ, а у зонтов с углом раскрытия 60° скорость по оси и по всему сечению равна υ.
СиПриемное бАДотверстие зонта должно располагатьсяИнепосредственно над тепловым источником и соответствовать его конфигурации, а размеры его принимаются несколько большими, чем размеры теплового источника в плане. Зонты устанавливаются на высоте 1,7 – 1,9 м над полом.
Р сунок 10 – Схема зонта с механической вытяжкой
Скорость дв жен я воздуха в зоне всасывания зонта в любой точке
области, образованной продолжением граней зонта, может быть определена при круглых и квадратных отверстиях зонтов как
|
x,y |
|
|
|
|
h2 |
, |
|
|
|
|
x3 |
y2 |
|
|
|
|||||
|
|
|
|
|
|
|
||||
а при прямоугольных отверстиях зонтов (a·b) при a>b как |
||||||||||
x,y |
|
|
|
|
|
h2 |
|
|
|
. |
a |
|
|
|
2 |
||||||
|
|
|
|
|
||||||
|
h |
|
|
0,5a |
y |
|
|
|||
|
|
|
||||||||
|
|
b |
|
|
|
|
|
|||
При отсутствии устойчивых конвективных потоков над тепловыми источниками наличии в помещении горизонтальных воздушных потоков, способных отклонить поток загрязненного воздуха из-под зонта, использование их не рекомендуется.
В общем случае расход воздуха, удаляемого зонтом может быть определен по формуле
L 3600 F,
где υ – средняя скорость движения воздуха в приемном отверстии зонта, м/с; при удалении нетоксичных вредных выделений (избыточное
16
тепло или влага) скорость может приниматься равной 0,15 – 0,25 м/с; F – площадь расчетного сечения зонта, м2.
Зонты-козырьки (рис.11) устраивают у загрузочных отверстий печей, работающих на жидком или на твердом топливе, для улавливания и удаления в атмосферу продуктов сгорания в смеси с воздухом помещения. Особенно необходимо устройство зонтов-козырьков при открытых дверках
СибАДИ |
|||||
печей. |
|
|
|
||
|

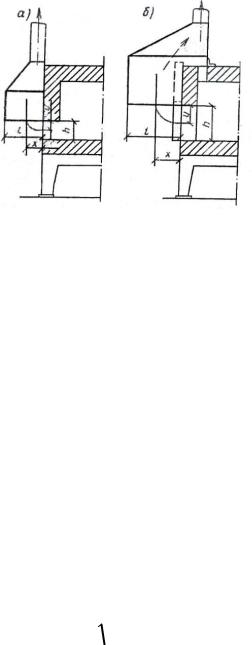

Р сунок 11 – Зонты-козырьки нагревательных печей |
||||
|
а – у щелевого отверстия при выпуске через него продуктов сгорания; |
||||
|
б – у отверст я, сна женного дверкой, при выпуске продуктов сгорания через |
||||
|
газовые окна |
||||
|
Выброс воздуха вытяжными установками необходимо осуществлять |
||||
факельным спосо ом со скоростью, устанавливаемой расчетом. |
|||||
|
Пример расчета |
||||
|
Исходные данные: |
|
|
|
|
1) |
Размеры здания в осях: 18 x 12 x 6 м; 2 термические печи (2 x 6 м) |
||||
2) |
Коэффициент загрузки: k1=0,9; |
|
|
|
|
3) |
Коэффициент одновременности: k2=0,8; |
||||
4) |
tint=18°C (ГОСТ 12.1.005-88 «Воздух рабочей зоны»); |
||||
5) |
tвых=120° ; |
|
|
|
|
|
Ход работы: Количество воздуха, поступающего под зонт-козырек у |
||||
проема печи равно |
|
|
|
||
|
|
|
|
|
|
|
Gпост F |
2g |
p 3600 вых |
||
|
|
||||
|
|
|
в |
||
где μ – коэффициент расхода, μ=0,65;
F – площадь вытяжного зонта, F=0,25 м2; γвых – удельный вес воздуха из печи, кг/м3;
∆p – избыточное давление, под влиянием которого газы выходят из печи, принимается по данным технологов. Принимаем ∆p=0,25 кГ/м2.
17
|
|
вых |
|
|
353 |
|
|
|
|
|
|
353 |
|
|
0,898кг/ м3; |
||
|
273 tвых |
|
|
|
|
|
|||||||||||
|
|
|
|
273 120 |
|
||||||||||||
|
|
|
int |
|
353 |
|
|
|
353 |
|
1,21кг / м3; |
|
|||||
Тогда: |
|
|
273 tint |
273 18 |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Сиб |
|
ДИ |
|||||||||||||||
А |
|||||||||||||||||
Gпост |
0,65 0,25 |
|
2 9,81 |
0,25 3600 1,21 1655 |
кг/ч; |
||||||||||||
|
|
|
|
|
|
|
0,898 |
|
|
|
|
|
|||||
Кол чество воздуха, которое следует удалять из зонта |
|
||||||||||||||||
|
|
|
|
|
|
|
Gуд 1,5 Gпост ; |
|
|||||||||
Пр н маем Gуд=1,5·1665=2498 кг/ч. |
|
|
|
||||||||||||||
|
|
|
L |
2 0,8 0,9 |
2498 4000м3 /ч. |
|
|||||||||||
|
|
|
|
п |
|
|
|
|
|
|
|
|
0,898 |
|
|
|
|
5. ПАНЕЛИ Р ВНОМЕРНОГО ВСАСЫВАНИЯ
Эти местные отсосы применяются для электросварочных работах. Электродуговая сварка электродами с качественной обмазкой сопровождается выделением в воздух высокодисперсной электросварочной пыли, в состав которой входит окись марганца.

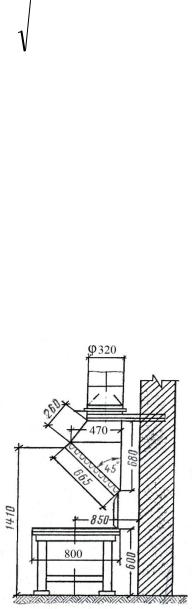

Рисунок 12 – Панель равномерного всасывания конструкции Чернобережского (применяемая при сварке мелких и средних деталей)
При ручной сварке на стационарных постах, включая сварку в кабинах, устраивают местный отсос в виде панели равномерного всасывания (рис. 12). Хороший эффект достигается при удалении 3200-3300 м3/ч воздуха на 1 м2 панели. Длина панели на 100 мм превышает длину рабочего стола сварщика (с двух сторон).
18
Пример расчета
Исходные данные: оборудование стоит в помещении 12 x 12 метров, высотой 8 метров.
В помещении расположены: 3 сварочных поста с панелью, тип сварки-автоматическая, габаритные размеры поста 645 x 1745 мм, коэффициент одновременности работы сварочных постов – 0,8;
Цель работы: Определить воздухообмен в помещении, Ход работы: Воздухообмен для сварочных постов - 3300 м3/ч для
одного поста, суммарный воздухообмен LK=3x3300=9900 м3/ч. Местные отсосы выполнены в в де панелей равномерного всасывания.
С |
∑F=645x1945 м2. |
|
||
L=9900x0,8=7250 м3/ч. |
|
|||
|
|
|
|
|
6. ЗАЩИТНО-ОБЕСПЫЛИВАЮЩИЕ КОЖУХИ |
||||
Защ тно- |
|
кожухи |
и воронки |
устраивают у |
вающие |
|
|
|
|
различных станков, о ра отка материалов на которых сопровождается |
||||
пылевыделен ем. К |
ним относятся |
обдирочные, |
шлифовальные, |
|
обеспыл полировальные и заточныеАстанки по металлу. В кожухах и воронках
создается такое разрежение, при котором скорость входа воздуха в них
значительно выше скорости витания частиц пыли.

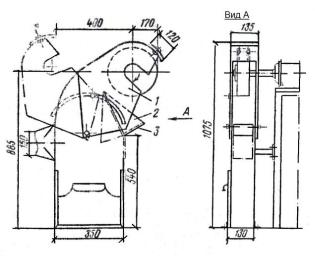

На рис. 13 показан местный отсос от полировального станка, выполненный в виде кожуха с патрубкомД1, дверей 2 и крышкой 3.
И Рисунок 13 – Местный отсос от полировального станка
Аналогично устраиваются защитно-обеспыливающие кожухи у заточных шлифовальных и обдирочных станков.
19
Объемный расход воздуха L, м3/ч, удаляемого от заточных, шлифовальных и обдирочных станков, определяется в зависимости от диаметра круга dкр, мм:
при dкр<250 мм
L 2dкр
при dкр от 250 до 600 мм
L 1,8dкр
при dкр>600 мм |
|
L 1,6dкр |
|
матерчатыми |
|||
|
|||
Объемный расход воздуха, удаляемого от полировальных станков, |
|||
Соборудованных |
кругами: |
||
|
|
L 6dкр |
|
бА |
|||
оборудованных войлочными кругами: |
|||
|
|
L 4dкр |
|
Исходные данные: |
Пример расчета |
||
Размеры здания в осях: 18 x 12 x 6 м; |
|||
Коэффициент загрузки: k1=0,9; Коэффициент одновременности: k2=0,8
Оборудование:
1. точильный станок с диаметром круга d1=400 мм;
2. точильный станок с 2 кругами диаметром d2=200 мм каждый; Цель работы: определить количество удаляемого воздуха.
Ход работы: Количество воздуха, которое следует удалять от первого точильного станка (диаметр круга станка d1=400 мм):
Lст1=1,8·400=720 м3/ч. |
|
Количество воздуха, которое следует удалять от второго точильного |
|
Д |
|
станка (2 точильных круга, диаметр круга станка d2=200 мм): |
|
Lст2=2·2·200=800 м3/ч. |
|
Количество удаляемого воздуха |
|
∑ L=(720+800)·0,8·0,9=1095 м3/час; |
|
Воронка эффективно улавливает пыль при направлении оси пылевого |
|
|
И |
факела под углом от 0 до 30° к поверхности стола станка. |
|
|
1/4 |
|
|
L3600 нl нK 1
к
