Пример расчета №2

Цель работы: При тех же условиях рассчитать двухбортовой опрокинутый отсос.

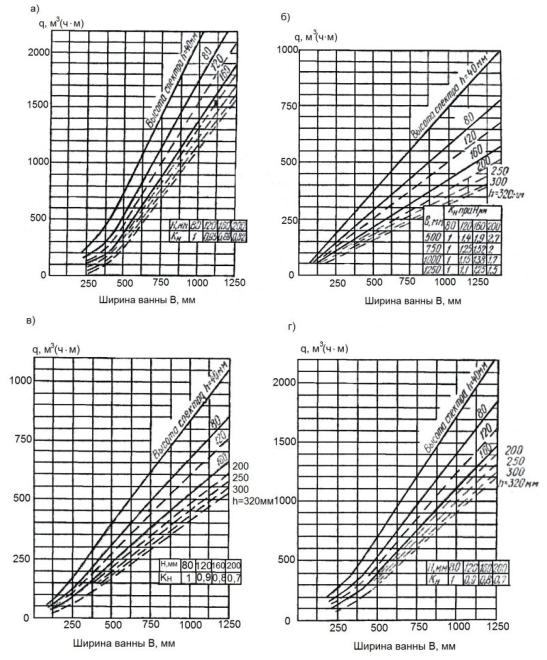

СибАДИРисунок 8 – Графики для расчетов отсосов:

а – простых однобортовых; – простых двухбортовых; в – опрокинутых двухбортовых; г – опрокинутых однобортовых

Ход работы: Ширину каждой щели принимаем равной b=80 мм. Вычисляем расчетную ширину ванны для опрокинутого двухбортового отсоса: B˝=750 – 2·80=590 мм. Для данной ширины ванны 590 мм и h=40 мм по графику на рис. 8, в находим q=500 м3/(ч·м). При H=80 мм поправка на глубину уровня раствора KН=1. Поправку на подвижность воздуха при υпом=0,4 м/с и ∆t=44°C находим по графику на рис. 8, г: Kυ=1,16.

11

Расход воздуха будет равен:

L 500360 16 1,2 1 1,16 2460м3 /ч.

Из приведенных примеров видно, что более экономичным является двухбортовой опрокинутый отсос, который следует принять к установке.

Не допускается объединять в одну вытяжную установку местные отсосы от ванн с цианистым и кислым растворами из-за возможности образования синильной кислоты.

СибАДИРасход приточного воздуха, подаваемого в гальванические травильные цехи, определяют из условия компенсации местной вытяжки и проверяют на асс м ляцию теплоизбытков в теплый период года. Приточный воздух следует подавать рассредоточено в верхнюю зону помещен й через перфор рованные воздуховоды.

12

13

14

4. ВЫТЯЖНЫЕ ЗОНТЫ

Вытяжными зонтами называют приемники местных отсосов, имеющие форму усеченных конусов или пирамид и располагающиеся над источниками вредных выделений.

Для зонтов характерно наличие пространства между источником и Сибприемником вредных выделенийАД, незащищенногоИот воздействия воздушных потоков помещения. По этой причине воздух помещения свободно подтекает к сточнику и при соответствующей скорости может отклон ть поток удаляемых вредных выделений от зонта. В связи с этим зонты требуют знач тельно большего расхода воздуха, чем другие местные

отсосы.

Зонты бывают простые и активные, индивидуальные и групповые. На рис. 9 зображены зонты различных видов, встречающиеся на практике.

Зонты могут устра ваться как с естественной, так и с механической вытяжкой.

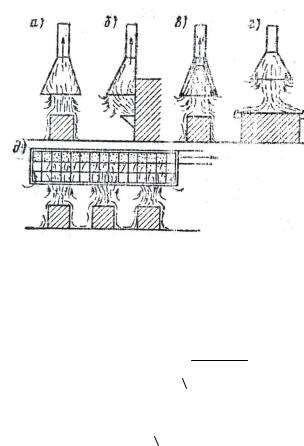

Рисунок 9 – Вытяжные зонты а – простой индивидуальный зонт; – зонт-козырек;

в – активный со щелями по периметру

Начальный объемный расход воздуха L, м3/ч, в тепловой струе, поднимающейся над источником, может быть определен по формуле

L 4,04 10 33QF2H

или

L 0,653QF2H

где Q – количество конвективного тепла, Вт или ккал/с; F – площадь горизонтальной проекции поверхности источника тепловыделений, м2; H – расстояние от источника тепловыделений до кромки зонта, м.

При проектировании зонтов с механической вытяжкой (рис. 10) необходимо принимать во внимание, что скорость по оси зонта зависит от
