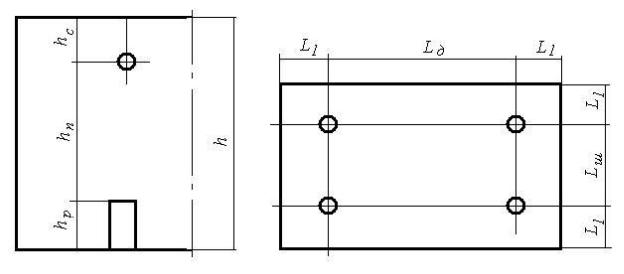

Рис. 14. Расчетная схема
Методика расчета
По заданному типу светильника, рекомендуемым соотношениям γ и высоты подвеса определяем расстояние между светильниками:
Lсв = γ hп. .
Расстояние L1 от стен до первого ряда светильников выбирают:
- при наличии рабочих мест у стен |
L1= (0,2…0,3) Lсв; |
|||||
- при отсутствии рабочих мест у стен |
L1= (0,4…0,5) Lсв. |
|||||
Определяем расстояние между крайними рядами светильников |
||||||
по ширине Lш и длине Lд помещений: |
|
|
|
|
||
|
|
Lш = |
b- 2 L1, |
|
|
|
|
|
Lд = a - 2 L1. |
|
|
|
|
Определяем общее количество светильников по длине и ширине |
||||||
помещения: |
|
|
|
|
||
Пд = |
Lд |
+ 1; |
Пш |
= |
Lш |
+ 1 ; . |
|
||||||
|
|
|||||
|
Lсв |
|
|
Lсв |
||
Находим общее количество светильников:
Побщ = Пш Пд..
По размерам помещения а и b, высоте подвеса светильника определяем показатель помещения:
34
i = |
S |
|
, |
|
|
||
|
|
||
|
hп (а |
b) |
|
где S = а b – площадь помещения.
По типу светильника, показателю помещения и коэффициенту отражения потолка и стен (pп и pс) определяем коэффициент использования светового потока η (табл. 11).
По типу светильника и отношению γ определяем коэффициент Ζ, учитывающий неравномерность освещения (табл. 8).
Определяем расчетный (потребный) световой поток одной лам-
пы:
|
E |
Kз Z S 100 |
|
|
Фрас = |
min |
|
, |
(3) |
|
Поб η |
|||
|
|
|
|
где Еmin – минимальное освещение, лк; Кз - коэффициент запаса; Z - коэффициент неравномерности; S - площадь помещения, м2; Поб - общее количество ламп, шт.; η - коэффициент использования светового потока.
По напряжению в сети и световому потоку выбираем (по табл. 6,7,8) стандартную лампу необходимой мощности со световым потоком, близким к расчетному Ф.
Определяем действительную освещенность при выбранных лам-
пах:
Фтаб Поб η |
|
Едейст = Кз Z S 100 . |
(4) |
Сравниваем полученную по расчету освещенность Едейст с нормируемой Еmin. В случае если Едейст Еmin, производим корректировку числа ламп.
Определяем суммарную мощность рассчитанной световой установки.
Nсум. N л *nоб. (Вт), |
(5) |
где Nл - мощность одной лампы. |
|
Определяем величину затрат на освещение за 10 часов: |
|
ЗТ = Nсум*СТ. (руб.), |
(6) |
где ЗТ – затраты на освещение; СТ – стоимость 1 кв/ч. |
|
35
Рассчитать общее освещение для вашего варианта задания, заменив лампы накаливания на люминесцентные. При этом сохраняются все исходные по заданному варианту, включая значение минимальной освещенности. Коррекции подлежат значения коэффициента запаса (К3 ), коэффициента неравномерности освещения (Z), количества ламп (в светильнике ОДОР 2 лампы) и индекс помещения. Рассчитать световой поток (Ф) (формула 3), подобрать лампу (табл.2), рассчитать действительную освещенность (формула 4), при необходимости произвести коррекцию количества ламп, определить мощность световой установки (формула 5), затраты на освещение за 10 час. (формула 6).
Все полученные результаты занести в протокол №3. Сравнить результаты расчетов и сделать выводы.
8. Задание № 7
Расчет искусственного освещения методом удельной мощности
|
|
|
|
Таблица 9 |
|
|
Данные для расчета |
|
|
|
|
|
|
|
|
|
|
Тип светильника |
Светильник |
Консоль- |
Светильник |
Светиль- |
|
|
РСП 60-250 |
ный све- |
ГСП 30- |
ник ССП |
|
|
|
тильник |
2000- |
04-250- |
|
|
|
РКУ 57- |
001.У5 |
002.УХЛЗ |
|
|
|
250-002 У1 |
|
|
|
|
|
|
|
|
|
Тип лампы |
ДРЛ 250 |
ДРЛ |
ДРИЗ |
ДРИЗ |
|
Длина освещаемой терри- |
30 |
45 |
15 |
30 |
|
тории а, м |
|
||||
|
|
|
|
|
|
Ширина освещаемой тер- |
15 |
50 |
20 |
20 |
|
ритории в,м |
|
||||
|
|
|
|
|
|
Высота подвеса hп, м |
5 |
4,5 |
3 |
4 |
|
Напряжение в сети, В |
220 |
220 |
380 |
220 |
|
Соотнош. расст. γ=L/h |
1,0 |
1,6 |
1,2 |
1,1 |
|
Коэффициент запаса Кз |
1,8 |
1,5 |
1,7 |
1,5 |
|
Минимальная освещен- |
200 |
100 |
100 |
100 |
|
ность Еmin, лк |
|
||||
|
|
|
|
|
|
36
Методика расчета
Определяем необходимое количество светильников, N:
|
|
|
|
|
2 |
|
S |
||||
N |
|
0,3 |
, |
||
|
|
|
|||
|
h |
|
|
||
|
|
|
|||
где S = а b – площадь территории, м2; h – высота установки светильника, м.
Полученное значение округляется до ближайшего целого.
По типу светильника и отношению γ определяем коэффициент Ζ, учитывающий неравномерность освещения (табл. 9).
Определяем мощность одной лампы, P, необходимой для обеспечения минимальной заданной освещенности, Emin:
P Emin S Z Кз ,
N U
где Кз - коэффициент запаса; Z - коэффициент неравномерности; S - площадь территории, м2; η - коэффициент использования светового потока (табл. 11); U – световая отдача, лм/Вт.
Сравнить результаты расчетов и сделать выводы.
9. Задание № 8
Расчет искусственного освещения точным методом
Задание 1. Определить величину освещенности в зоне рабочего органа экскаватора SOLAR 130W-3 т. А (рис. 15), создаваемую осветительными установками машины, n=3. Высота установки 2 фар на раме машины h1=h3=1211 мм, высота установки на стреле h2=2694 мм. Расстояние от фары на стреле до фар на раме L1=1832 мм. Расстояние от фары на стреле до расчетной точки L=5000 мм. Расстояние между расчетной точкой и фарой 1 y1=700 мм. Расстояние между расчетной точкой и фарой 2 y3=1214 мм. Расстояние между фарой на стреле и расчетной точкой y2=900 мм. В качестве источника света, согласно ГОСТ 2023-75, принимаем лампу А12-50+40 со световым потоком Ф=800 лм.
37
Задание 2. Определить значения освещенности от общего искусственного освещения в центре помещения склада. Геометрические размеры склада длина А=28 м, ширина В=10 м. Высота подвеса светильников общего освещения над уровнем пола Н=3 м. Искусственное освещение однорядное. В качестве источников искусственного света используются светильники подвесные серии ФСП 15 с лампами накаливания общего назначения Г 220-150 со световым потоком Ф=2000 лм.
Методика расчета
Определяем углы, αi, между линией соединяющей центры источников света и рассматриваемую точку пространства, и высотами расположения источников света (см. рис.15, 16).

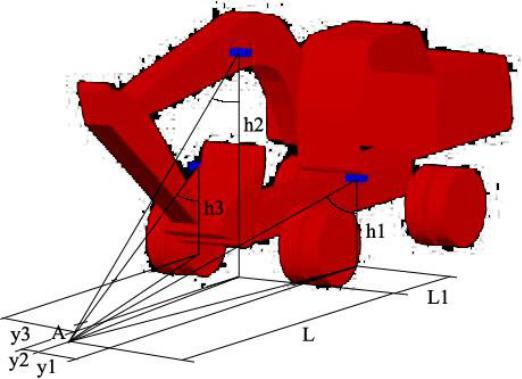

Рис. 15. Расчетная схема определения освещенности в точке А точным методом
