Порядок проведения измерений освещенности и яркости регламентируются ГОСТ26824-2010 «Здания и сооружения. Методы измерения яркости» и ГОСТ Р 54944-2012 «Здания и сооружения. Методы измерения освещенности». Пример измерения яркости дорожного покрытия представлен на рис. 7.

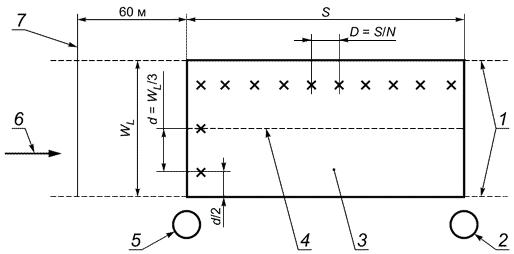

Рис. 7. Расположение контрольных точек на контрольном участке при измерении средней яркости улиц прямым методом.

1 - край дороги; 2 - последний светильник на контрольном участке; 3 - контрольный участок; 4 - центральная линия дороги; 5 - первый светильник на контрольном участке; 6 - направление измерений; 7 - расстояние от контрольного участка до измерительного прибора; -

контрольные точки; - ширина полосы; - число точек измерения

1.5. Методы светотехнических расчетов

Цель светотехнического расчета – подбор осветительного оборудования. Расчет освещенности уточняет тип светильника, мощность источников света, расположение. При этом влияние светящихся элементов источников света, их цветопередача и особенности сумеречного зрения не учитываются.

Посредством светотехнического расчета решаются следующие задачи:

-определение наиболее подходящего для освещения типа светового прибора;

-определение необходимого для создания определенного уровня освещенности количества светильников;

24

-определение установленной мощности осветительной установки;

-определение стоимости осветительной установки;

-светотехнический расчет является базой для последующей разработки полноценного проекта освещения.

Внастоящее время наиболее распространены следующие методы расчета искусственной световой среды:

-метод удельной мощности;

-метод коэффициента используемой мощности;

-точный метод.

Перечисленные методы отличаются друг от друга точностью получаемых результатов расчета и трудоемкостью производимых вычислений.

Для автоматизации расчетов предлагаются программные продукты, CalcuLuX, FAEL-LITE, DIALux и т.д., которые, как правило, базируются на точном методе.

2. Задание № 1

Определение светотехнических характеристик искусственных источников света

1.Включить измеряемую лампу установленную в фотометрическом шаре (см. рис. 7), выдержать 4 минуты.

2.Измерить освещенность, Е, лк, установив фотоэлемент люксметра в отверстие диафрагмы (рис. 7).

3.Рассчитать площадь отверстия диафрагмы, S, м2:

S d 2 ,

4

где d – диаметр отверстия диафрагмы, м.

4. Определить величину светового потока Ф, лм, по формуле:

Ф 1000 k E S ,

где k – градуировочный коэффициент.

5. Определить телесный угол, Ω, стер, ограничивающий отверстие диафрагмы по формуле:

S .

R 2

6. Определить силу света, I, кд, по формуле:

25

IФ .

7.Определить светоотдачу измеряемой лампы. Заполнить табл.

3 и сделать вывод.

Таблица 3

d, м R, м S, м2 Ω, стер E, лк Ф, лм I, кд

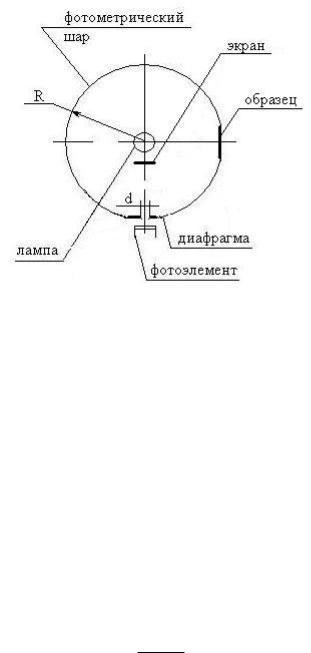

Рис. 7. Схема фотометрической установки

3. Задание № 2

Измерение коэффициента отражения

1. Установить образец с искомым коэффициентом отражения (см.

рис. 8), ρx.

2.Включить лампу. Измерить освещенность, Еx, лк, установив фотоэлемент люксметра в отверстие диафрагмы (рис. 8).

3.Установить образец с известным коэффициентом отражения, ρN. Измерить освещенность, ЕN, лк.

4.Измерить освещенность, Е0, при коэффициенте отражения равном 0. Практически это достигается при отсутствии образца (открытом отверстии, выходящем в неосвещенное пространство).

5.Определить коэффициент отражения исследуемого образца по формуле:

26

6. Заполнить табл. 4.

Таблица 4.

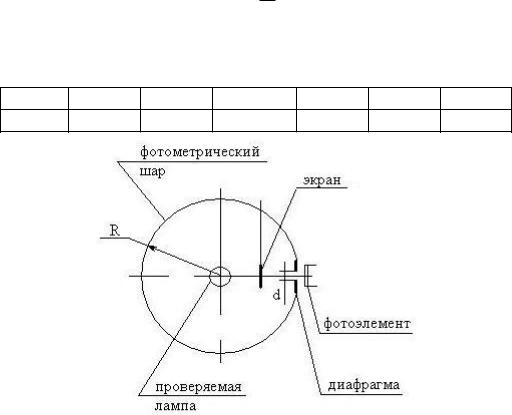

Рис. 8. Фотометрическая установка для измерения коэффициента отражения

4. Задание № 3

Определение кривой силы света осветительной установки

1.Включить светильник, =00.

2.Штанга в вертикальном положении (см. рис. 9), α=00.

3.Вращением штанги вокруг оси измерить создаваемую освети-

тельной установкой, освещенность, Е, лк, в углах α=0…700 с шагом

100.

4.Поворачиваем светильник вокруг оси на угол =900.

5.Повторить п. 2 и 3.

6.Рассчитать силу света, Iα, кд, в измеряемых точках по форму-

ле:

I E L2 , cos

где L=2 м, длина штанги.

27

8.Построить графики кривых силы света осветительной установки в полярной системе координат (см. рис. 10), отмечая в масштабе значения силы света на лучах соответствующих углам поворота штанги.

9.Результаты занести в табл. 5.

Таблица 5

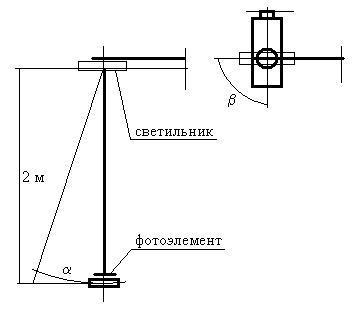

Рис. 9. Схема гониофотометра для исследования осветительных установок
