10.Определить среднее значение силы света, Iср.

11.Определить коэффициент формы кривой силы света, Кф, по формуле:

где Imax – максимальное измеренное значение силы света, кд.

12. По данным табл. 2 определить тип кривой силы света светильника.

1 м

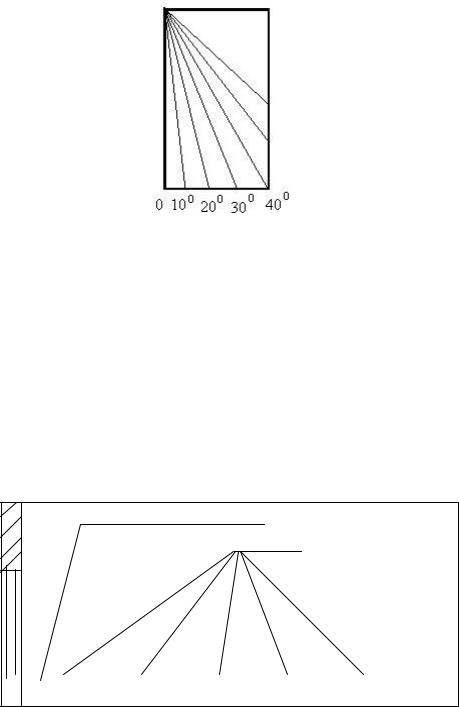

Рис. 11. Схема замеров

2. Замерить освещенность в помещении на расстояниях 1, 2, 3, 4, 5 м от окна, на высоте 0,8 м от пола (на уровне высоты стола), держа датчик прибора горизонтально, пластина фотоэлемента обращена вверх (см. рис. 11). Результаты занести в табл. 6.

Замерить наружную освещенность.

Так как наружная освещенность определяется на горизонтальной плоскости, освещаемой всей небесной полусферой, то замерять следует на открытой со всех сторон площадке, где небосклон не защищен близко стоящими зданьями или деревьями в условиях сплошной облачности.

В случае невозможности точно определить наружную освещенность, фотоэлемент поместить вне окна, предварительно установив на фотоэлемент черный, матовый экран, для защиты от отраженного света от фасада здания (см. рис. 12). Показания люксметра удвоить, так как пластинку фотоэлемента освещает половина небосвода (вторая половина закрыта зданием). Это возможно только при условии, когда солнце находится в части небосвода, противоположной ориентации светопроема /2/.

3. Подсчитать Кео по формуле Кео = Ев 100% для 5-ти точек.

Ен

4. По полученным данным построить в протоколе №1 график изменения Кео в лаборатории (рис. 13). Сделать вывод об условиях труда, на рабочих местах где проводились измерения, по фактору естественная световая среда.

30

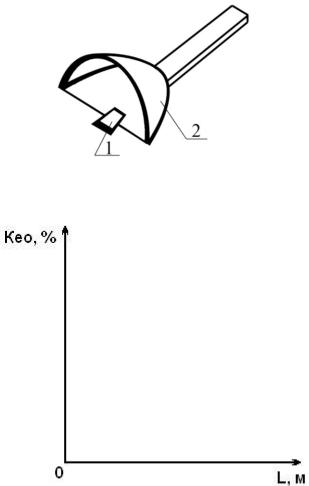

Рис. 12. Вид экрана для измерения наружной освещенности из помещения

Рис. 13. Зависимость Кео от расстояния от светового проема
