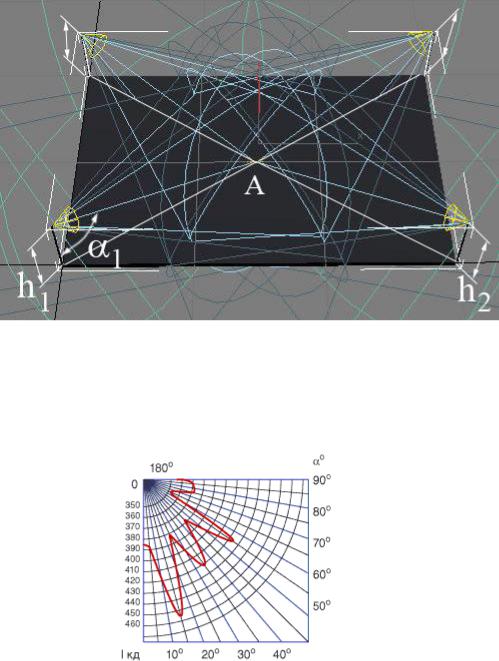

Рис. 16. Расчетная схема определения освещенности в точке А точным методом

По результатам расчета углов, используя график кривой силы света (рис. 4, 17, 18) определяем силы света для условной лампы со световым потоком 1000 лм в соответствующих направлениях.

Рис. 17. Кривая силы света светильника серии ФСП 15

39

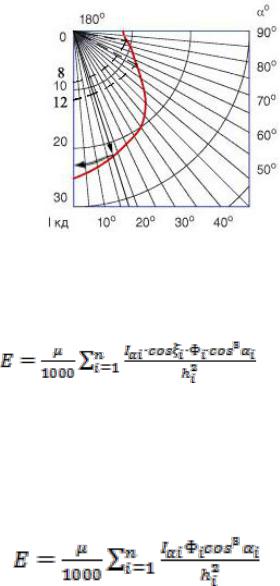

Рис. 18. Определение силы света для условной лампы со световым потоком 1000 лм

Если расчетная точка располагается на наклонной поверхности, то для определения освещенности используем формулу (7):

где hi – высота расположения источника света относительно освещаемой поверхности; µ - коэффициент дополнительной освещенности, µ=1…1,2 (коэффициент полезного действия светильника для нижней полусферы).

Для случая нескольких светильников с произвольными световыми потоками источников света, , освещенность точки горизонтальной поверхности будет определяться следующей зависимостью:

.

Сравнить результаты расчетов с нормативными значениями и сделать выводы.

40

Примечание: При отношении γ, не превышающих наивыгоднейших, Z рекомендуется принимать при освещении лампами и ДРЛ около 1,15. а при освещении рядами люминесцентных ламп около 1,1.
