Далее определяются места расположения термозапорного клапана, прибора учета газа (счетчик), а также места расположения стояков. При этом требуется соблюдение норм, указанных в СНиП 2.04.08-87.

Затем учитывается установка вытяжной вентиляции, определяется

оборудован е, м3.

переходе газопровода через стену требуется предусмотреть установку футляров.

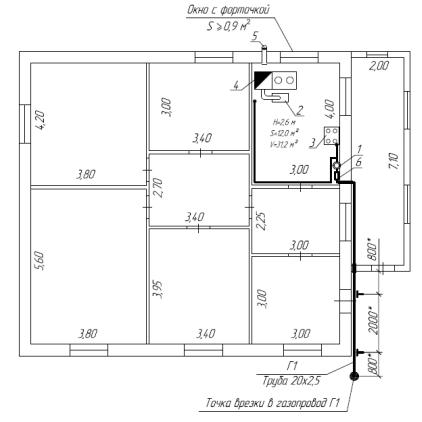

Пример выполнен я плана газопровода на нулевой отметке приведен

Рисунок 6.1 – Пример выполненного плана газопровода

21

Для подводящего газопровода требуется учесть места крепления газопровода к фасаду здания или предусмотреть для этого отдельно стоящие опоры. На плане указываются расстояния между креплениями. Как правило, расстояния между креплениями газопровода к стене осуществляется не реже чем через 2,0 м.

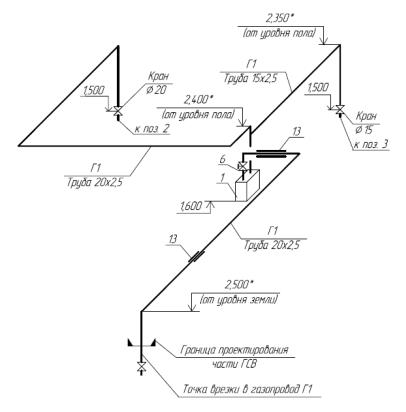

Далее выполняется аксонометрический профиль газопровода, с указанием класса трубопровода, его диаметра и высоты расположения от уровня пола в помещении (Рисунок 6.2). Требуется обратить внимание на

Диаметр газопровода определяется гидравлическимИи прочностным расчетами. Как правило, для газовой плиты ПГ-4 достаточно трубы диаметром 0,015 м, для отопительного котла 0,02 м.

Затем рассчитывается площадь притока воздуха, диаметр вытяжной вентиляции и уровень ее расположения.

Согласно требованию нормативных документов естественная вентиляция помещения, в котором установлено газоиспользующее оборудование, должна обеспечивать трехкратный воздухообмен в час. Скорость движения воздуха естественной вентиляции составляет 1 м/с.

22

Приток воздуха в помещение должен обеспечивать: объем естественной вентиляции, а также дополнительное количество воздуха на горение газа. Объем воздуха, необходимый для полноценного горения 1 м3 природного газа составляет 13,5 м3.

Исходные данные для расчета параметров вентиляции помещения: расход газа в соответствие с техническими условиями для газовой плиты

СПГ-4 составляет 1,2 м3/ч, для отопительного котла 1,25 м3/ч.

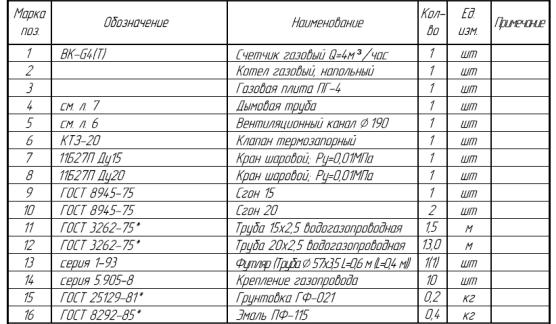

Далее составляется спецификация оборудования и материалов (Рисунок 6.3). Кроме прочего предусматривается окраска трубопровода одним слоем грунтовки и двумя слоями эмали. Нормы расхода

лакокрасочного покрыт я составляют 0,2 кг/м2. и б А

Отчет должен содержать: титульныйДлист, план газопровода, аксонометрический профиль газопровода, спецификацию оборудования и материалов, а также расчеты.

Рисунок 6.3 – Пример выполненной спецификации изделий,

оборудования и материалов для внутреннего газоснабжения И

Вопросы для самоконтроля

1.Каким минимальным критериям должно соответствовать помещение в котором допускается установка газового оборудования?

2.Сколько составляет минимальное расстояние от проема до стояка?

3.Какова рекомендуемая высота расположения приборов учета?

4.Для чего в помещении предусматривается окно?

5.От чего зависит диаметр вентиляции?

23

Практическая работа №7

Расчет параметров полосы отвода и выбор эффективной техники для ремонта магистрального трубопровода

Цель – разработать проект организации производства земляных работ для ремонта магистральных трубопроводов.

принимаются в соответствие СТО «Газпром» 2-2.3-231-2008.

Перед выполнен ем расчетов следует ознакомиться с общими

Общая методика Арасчета параметров полосы отвода для ремонта трубопроводов в целом аналогична строительству, на полосе отвода размещаются такие же объекты, что и при строительстве. Отличительной особенностью является профиль траншеи, разрабатываемой для вскрытия

положениями и порядком производства работ, указанных в документе.

Исходные данные для проектирования указаны в задании: диаметр трубопровода, длина участка строительства, а также грунтовые условия.

Варианты заданий приведены в приложении .

старого трубопровода.

Д Параметры траншеи определяются с Иучетом требований СТО

«Газпром» 2-2.3-231-2008. Параметры полосы отвода и профиля траншеи изображаются на схеме с указанием необходимых размеров.

После этого выполняется расчет объемов земляных работ на 1 м трассы ремонтируемого участка магистрального трубопровода и общий объем работ. Данные расчета представляются в виде таблицы 7.1.

24

Затем формируется комплект землеройной техники, обеспечивающий согласованную работу. Для этого при выборе техники учитывается так называемая линейная производительность, то есть скорость продвижения техники вдоль трассы по мере выполнении работы.

Техника для производства земляных работ выбирается из каталога. Линейная производительность определяется по формуле

где Пэ – эксплуатац онная производительность техники, м3/ч; V – объем земляных работ на 1 м трассы трубопровода, м3.

Расчет про звод тельности машин осуществляется по зависимостям, приведенным в первом задании.

Для согласован я комплекта техники по производительности могут

После этого принимается продолжительность смены, рассчитывается продолжительность выполнения работ.

Затем разрабатывается строительный генеральный план (вид сверху), на котором указывается размещение техники на полосе отвода.

Отчет должен содержать: титульный лист, схема полосы отвода с указанием параметров, строительный генеральный план расположения техники на полосе отвода, параметры выбранной техники, расчеты.
