ВВЕДЕНИЕ

Магистральные трубопроводы являются неотъемлемой составляющей энергетической системы. Процесс их сооружения является сложной инженерной задачей, требующей привлечения специалистов различного профиля.

СТехнология строительства магистральных трубопроводов включает множество технологических операций, выполняемых с применением транспортно-технолог ческих машин. Поэтому на этапе проектирования разрабатывается проект организации строительства.

правила проект рован я производства работ.

методикуПроцесс стро тельства и ремонта магистральных трубопроводов регламент руется нормативными документами, в которых указываются

Необход мой задачей специалистов, работающих в данной области, является зучбть данные документы, уметь ими пользоваться и освоить

расчета параметров технологических операций.

А Д И

3

Практическая работа №1

Расчет параметров полосы отвода и выбор эффективной техники для строительства магистрального трубопровода

трубопровода, пр н маются в соответствие ВСН 179-85. Принципиальная схема полосы отвода при строительстве магистральных трубопроводов приведена в СП 104-34-96.

Исходные данныеАдля проектирования указаны в задании: диаметр трубопровода, длина участка строительства, а также грунтовые условия. Варианты заданий приведены в приложении .

Перед выполнением расчетов следует ознакомиться с общими

положениями и порядком производства работ, указанных в документах.

Для разработки проекта организации производства земляных работ вначале устанавливается ширина полосы земель, отводимых во временное

краткосрочное пользование на период строительства магистрального

расположения трубопровода на берме траншеиИ, полоса для движения ремонтно-строительной колонны, проезд вдоль трассы трубопровода, а также обеспечиваются необходимые расстояния между объектами. Размещение объектов на полосе отвода и рекомендуемые расстояния между ними регламентируются ВСН 179-85.

Кроме рекомендаций при определении параметров полосы отвода учитываются конкретные условия, обеспечивающие безопасную работу (Рисунок 1.1).

4

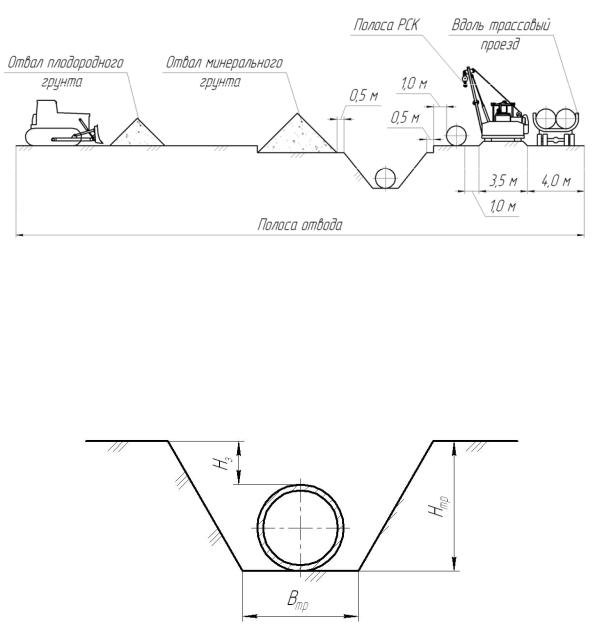

СибАДИР сунок 1.1 – Полоса отвода

Перед разработкой траншеи предусматривается снятие плодородного слоя грунта (полоса рекультивации). Параметры траншеи и окончательная ширина полосы рекульт вации определяются в соответствии с СП 104-34- 96 (Рисунок 1.2).

Рисунок 1.2 – Профиль траншеи

Параметры полосы отвода и профиля траншеи изображаются на схеме с указанием необходимых размеров.

После этого выполняется расчет объемов земляных работ на 1 м трассы строительства магистрального трубопровода общий объем работ. Данные расчета представляются в виде таблицы 1.1.

5
