Материал: 1462
С |
|
|
||
и |
|
|
||
|
б |
|
||
|
|

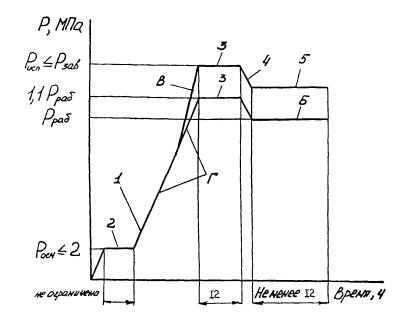

Р сунок 4.1 – График изменения давления |
||
|
|
в тру опроводе при комбинированном |
||
|
|
спосо е испытания: |
|
|
|
|
1 – подъем давления; 2 – осмотр трубопровода; |
||
|
|
3 – спытание на прочность; 4 – сброс давления; |
||
|
|
А |
||
|
|
5 – проверка на герметичность |
||
Отчет должен содержать: титульный лист, график изменения |
||||
давления в |
тру опроводе, информацию о производительности |
|||
исполнительных агрегатов и времени наполнения трубопровода, а также |
||||
расчеты. |
|
|
Д |
|
|
|
|
|
|
|
|
Вопросы для самоконтроля |
||
1. Какие |
способы используются для проверки трубопроводов на |
|||
прочность и герметичность? |
|
И |
||
|
|
|||
2. Для каких трубопроводов, как правило, применятся гидравлический способ проверки на прочность и герметичность?
3. От чего зависит время испытания трубопровода на прочность?
4. Какое давление необходимо создать в трубопроводе для испытания на прочность и герметичность?
5. Какой трубопровод считается выдержавшим испытание?
16
Практическая работа №5
Расчеттрассытрубопровода, выполняемойметодомгоризонтальнонаправленногобурения. Расстановкатехникинаплощадкестроительства
Цель – разработать проект организации строительства перехода |
||||||
С |
|
|
|
|||
установкой ГНБ используя нормативные документы. |
|
|||||
Задачи: |
|
|
|
|
|
|
1. |
Рассч тать геометрические параметры трассы трубопровода; |
|||||
2. |
Рассч |
тать ус л е протаскивания трубопровода и выбрать |
||||
штанги |
|
|
|
|||
установку ГНБ; |
|
|
|
|||
3. |
Разработать документацию для производства работ: схему |
|||||
продольного проф ля (геометрические параметры трасы) и таблицу |
||||||
заглублен я |
|
каждой |
трубопровода, а также строительный |
|||
|
|
б |
|
|
||
генеральный план. |
|
|
|
|||
4. |
Состав |
ть отчет. |
|
|
|
|
|
|
|
|
Ход работы |
|
|
Расчет |
|
геометр ческих |
параметров |
трассы |
трубопровода, |
|
прокладываемого с помощью |
установки горизонтально-направленного |
|||||
бурения, выполняется согласно СП 42-101-2003 (приложение Л).
Перед выполнением расчетов следует ознакомиться с общими
положениями и порядком производства работ, указанных в документе. |
|
|
Д |
Исходные данные для проектирования указаны в задании: длина и |
|
глубина перехода, а такжеАсхема профиля поверхности. Варианты заданий |
|
приведены в приложении Б. |
|
Вначале расчета на основании схемы осуществляется размещение |
|
стартового и конечного приямков. Отступы приямка от существующей |
|
|
И |
дороги или другого препятствия принимаются по обстоятельствам. В качестве рекомендаций (в случае наличия свободного пространства) можно принять расстояния приямка от подножия насыпи дороги около 2,0 м, от края проезжей части 4,0 – 5,0 м.
Размеры стартового приямка должны обеспечивать емкость для своевременного отбора отработанного бурового раствора и транспортировки его на регенерацию. Размеры приямков должны позволять работать персоналу. Глубину приямков выбирают на 0,5 м глубже, чем нижняя точка трубопровода подключения. Минимальные размеры рабочего (стартового) приямка составляют 2,0x1,0x2,0 м (длина, ширина, глубина), для приемного приямка – 1,0x1,0x2,0 м.
После выбора параметров приямков следует нанести в масштабе их расположение на схему профиля поверхности (рисунок 5.1).
17
С |
|
|
||
и |
|
|
||
|
|

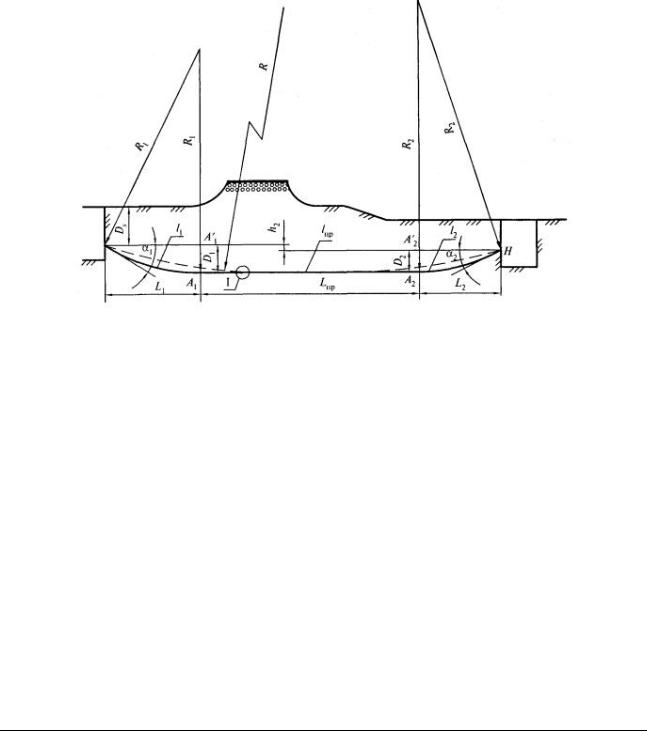

Р сунок 5.1 – Трасса трубопровода |
|
|
|
буровой |
|
|
|
Далее рассч тывается расстояние от лафета буровой установки до |
||||
точки входа |
|
головки в грунтовый массив. |
Методика |
расчета |
представлена в СП 42-101-2003. |
|
|
||
После этого |
А |
расчетная |
длина |
|
определяются радиус кривизны и |
||||
пилотной скважины на входе и на выходе, а также общую длину бурового
канала. |
|
|
|
|
|
||
|
Рассчитанные геометрические параметры трассы трубопровода |
||||||
наносятся на схему. |
|
Д |
|||||
|
Затем рассчитывается количество штанг для проходки трассы, а также |
||||||
изменение угла и заглубление на каждой штанге. По этим данным |
|||||||
заполняется таблица 5.1. |
|
|
|
|
|||
|
|
|
|
|
|
Таблица 5.1. |
|
|
|
Расчет заглубления трубопровода на каждой штанге |
|||||
№ |
|
Длина бурового |
|
|
Синус текущего |
Заглубление |
|
|
Текущий угол |
|
трубопровода от точки |
|
|||
п.п. |
|
канала |
|
|
угла |
забуривания |
|
|
|
|
|
|
|
И |
|
|
|
Далее рассчитывается усилие протаскивания трубопровода. Методика |
|||||
расчета представлена в СП 42-101-2003. |
|
|
|||||
|
По рассчитанному усилию протаскивания трубопровода следует |
||||||
выбрать установку ГНБ из каталога выпускаемой техники. |
|||||||
|
После этого выполняется чертеж строительного генерального плана с |
||||||
указанием расположения объектов и размеров. Рекомендуемое |
|||||||
расположение единиц указано на рисунке 5.2. |
|
|
|||||
18
С |
|
||
и |
|
||
|
|
б |
|
|
|

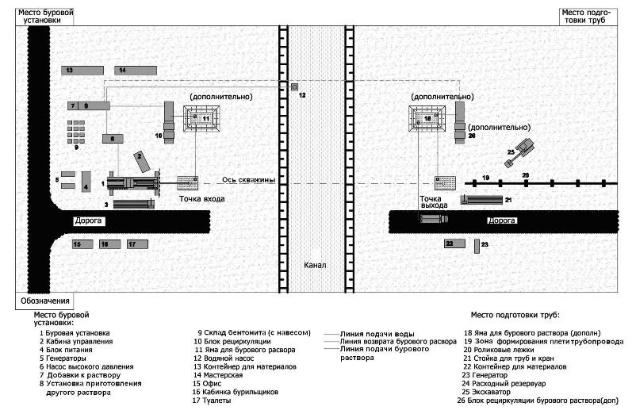

Р сунок 5.2 – Рекомендуемое расположение объектов |
|
|
|
А |
|
Отчет должен содержать: титульный лист, схема геометрических |
|||
параметров трассы тру опровода, строительный генеральный план |
|||
расположения объектов, параметры выбранной установки ГНБ, а также |
|||
расчеты. |
|
|
|
|
|
Вопросы для самоконтроля |
|
1. |
Для чего откапываются стартовый и приемный котлованы? |
||
2. |
По каким параметрам выбирают установку ГНБ? |
||
|
|
|
И |
3. |
Из каких составляющих складываетсяДсопротивление трубопровода |
||
протаскиванию в подготовленную скважину? |
|
||
4. |
Для чего необходим буровой раствор? |
|
|
5. |
Какой минимальный радиус кривизны пилотной скважины |
||
позволяет выполнить выбранная вами установка ГНБ?
19
Практическая работа №6
Разработкапроектаподводящегогазопровода ивнутреннегогазоснабжения
Цель – разработать проект подводящего газопровода и внутреннего газоснабжения согласно требованиям нормативной документации.
Задачи: |
|
|
1. |
Выполн ть схему газопровода на нулевой отметке; |
|
2. |
Выполн ть аксонометрический профиль газопровода; |
|
3. |
Выполн ть спец ф |
оборудования и материалов; |
4. |
Рассч тать площадь легко сбрасываемой конструкции (окна), |
|
С |
|
|
диаметр пр точной вытяжной вентиляции; |
||
5. |
остав ть отчет. |
|
Разработка проекта подводящего газопровода и внутреннего |
||
кацию |
|
|
|
б |
|
газоснабжен я выполняется в соответствии СНиП 42.01-2002. Наиболее
подробная нформац я о правилах и нормах проектирования, которых
рекомендуется пр держ ваться, приведена в СНиП 2.04.08-87.
Перед выполнением проекта следует ознакомиться с общими
положениями и порядком производства работ, указанных в документе.
Исходные данные для разра отки проекта указаны в задании: план
дома, размеры помещения и предполагаемые места |
расположения |
|
|
Д |
|
газоиспользующего оборудования. Варианты заданий приведены в |
||
приложении В. |
А |
|
Вначале разработки проекта внутреннего газоснабжения проверяется |
||
возможность размещения газоиспользующего оборудования в местах |
||
указанных заказчиком в соответствие принятым нормам. |
Критерии, по |
|
|
И |
|
которым оценивается соответствие параметров помещения для установки газоиспользующего оборудования, приведены в СНиП 2.04.08-87. В случае невозможности расположения оборудования в указанных на плане местах следует предложить альтернативное расположение газоиспользующего оборудования или вариант перепланировки помещения.
После определения мест установки газовых плит, отопительных и водогрейных котлов, а также точки подключения прорабатываются варианты подвода к ним газопровода. Одним из основных условий при этом является сокращение общей длины трубопровода, мест перехода через стены, а также сокращения количества отводов, тройников и других особенностей трассы, усложняющих монтаж газопровода. При проектировании обязательно учитывается пожелание заказчика.
