5 ВРЕМЕННОЙ АНАЛИЗ ЛИНЕЙНЫХ ДИСКРЕТНЫХ СИСТЕМ

5.1 Исходные понятия и определения

Дискретные или импульсные системы естественным образом возникают в теории кодирования и цифровой фильтрации. Теория дискретных систем тесно примыкает к теории непрерывных аналоговых систем. В то время как анализ аналоговых систем базируется на преобразовании Лапласа и дифференциальных уравнениях, дискретные системы описываются дискретным преобразованием Лапласа или его разновидностью Z - преобразованием и разностными уравнениями.

В основу классификации систем, в данном случае, положен вид протекающих сигналов.

Непрерывный сигнал. Непрерывным называется сигнал, описывающийся непрерывной функцией независимой переменной, например, времени t . Значения непрерывного сигнала или функции предполагаются однозначно определенными на заданном интервале, за исключением, быть может, конечного числа точек. Тем самым, непрерывный сигнал определен несколько шире, чем непрерывная в математическом смысле функция.

Дискретный сигнал. Дискретным называется сигнал определенный только на последовательности дискретных значений независимой переменной, например, времени t . Промежуточные значения функции между отсчетами не существенны, то есть в расчет не принимаются, так как они исключаются в процессе дискретизации.

Во многих случаях используют равноотстоящие отсчеты с шагом или

дискретную функцию времени, как функцию независимой дискретной переменной k .

Дискретный сигнал, в частности, может быть получен стробированием непрерывного сигнала по времени и квантованием отсчетов по уровням. Последующее кодирование уровней отсчетов m - разрядным двоичным кодом преобразует дискретный сигнал в цифровой.

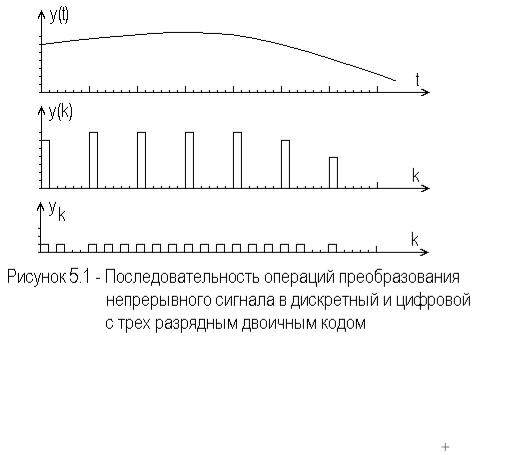

На рисунке 5.1 графически отображена последовательность операций преобразования непрерывного сигнала в дискретный и цифровой сигналы. Для представления цифрового сигнала использован трех разрядный двоичный код. В качестве отсчетов мгновенных значений сигналов и цифровой последовательности импульсов использованы короткие прямоугольные импульсы с защитным интервалом между импульсами.

5

Основными звеньями построения функциональных схем и моделей являются: сумматор – суммирующее звено, пропорциональное звено и звено задержки. Суммирующие и пропорциональные звенья входят и в состав непрерывных систем, а звено задержки играет роль своеобразного интегрирующего звена дискретных систем. Входной сигнал yk 1 появляется

на выходе звена задержки, как yk спустя период T или запаздывает на время

T .

На практике, в реальном масштабе времени, звенья задержки реализовать достаточно трудно. В цифровых и логических схемах, работающих на основе двоичной логики, звенья задержки реализуются просто.

Функциональные модели дискретных систем. Функциональные модели дискретных систем строятся путем соединения базового набора функциональных звеньев в соответствии со структурой разностного уравнения. В качестве базового набора функциональных звеньев дискретных систем используются звенья задержки или упреждения, масштабные или пропорциональные звенья и звенья сумматоров.

Функциональная модель фактически отображает структуру соответствующего разностного уравнения. Здесь имеются в виду не только программные модели, но и реальные физические модели, например, логических и цифровых микросхемах, либо, реализованные на базе цифровых процессоров и ЭЦВМ.

С помощью набора операций реализуемых этими звеньями можно отобразить функционирование любой линейной дискретной системы. Кроме того, известны пакеты функционального моделирования типа Simulink системы MatLab, позволяющие программно моделировать аналоговые и дискретные системы. В среде пакета Simulink с помощью “мыши” из библиотеки функциональных элементов выбираются соответствующие
