8. СОЗДАНИЕ ПОВЕРХНОСТЕЙ
Поверхность можно построить без создания контура или внутри уже созданного рельефного контура.
1. Обратитесь к функции «Поверхность» процедуры «РЕЛЬЕФ»
(рис. 38).

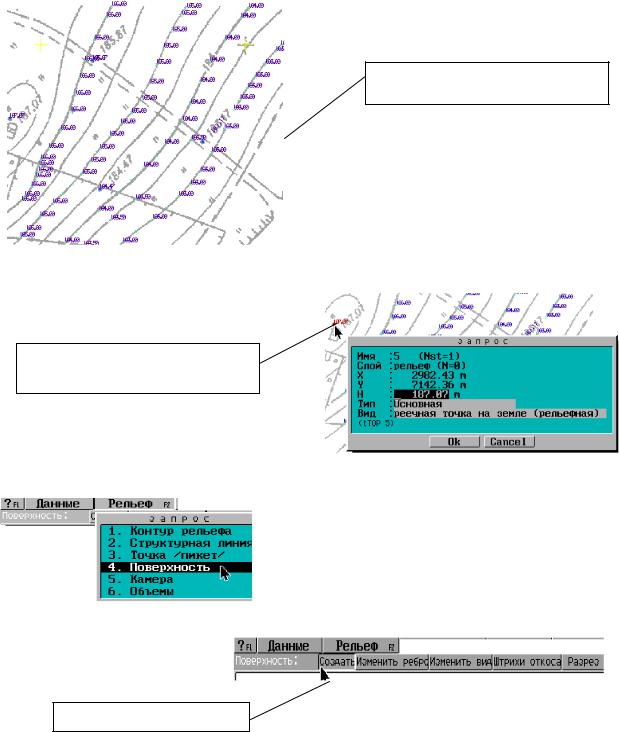

Отображение фрагмента после дигитализации точек
Рис. 36
Точка, по которой получена информация
|
Рис. 37 |
|
Эта функция является обязательным |
|
этапом моделирования и обеспечивает |
|
создание, корректировку, отображение |
|
рельефа участка поверхности, выделен- |
|
ного контуром. |
|
2. Обратитесь к операции «Создать», |
Рис. 38 |
«РЕЛЬЕФ / Поверхность» (рис. 39). |
Должна быть активной
Рис. 39
26
Установите курсор на изображении растрового фрагмента там, где созданы точки и где вы хотите создать поверхность. Нажмите [левую] клавишу мыши, появится окно запроса.

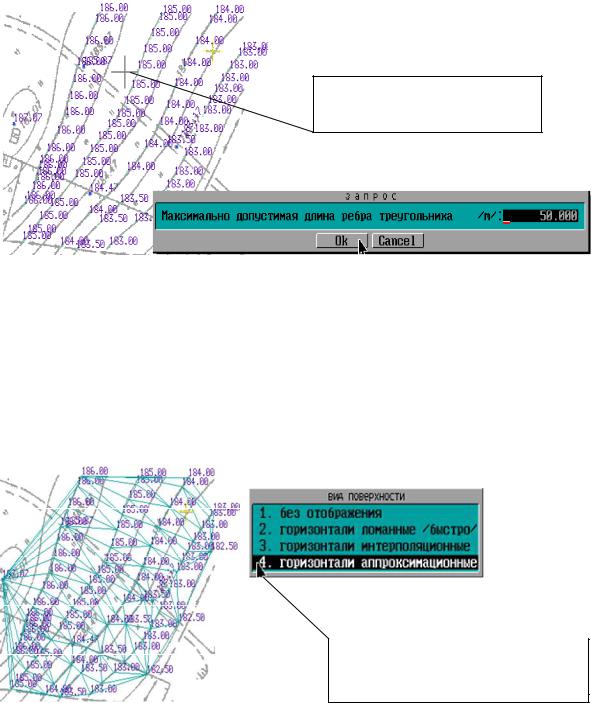

В окне запроса введите максимальную длину ребра треугольника (максимальное расстояние между созданными точками для последующей интерполяции горизонталей, рис. 40).
Местоположение курсора
Местоположение курсора
Рис. 40
Точки, на которых можно построить треугольники с длиной ребра, не превышающей введенное значение, будут включены в триангуляцию и объединены контурами (рис. 41).
2. По кнопке [Ok] после завершения построения триангуляции программа запрашивает вид отображения создаваемой поверхности, предлагая выбор (рис. 42).
Установите этот Вид отображения
Установите этот вид отображения
Рис. 41
27

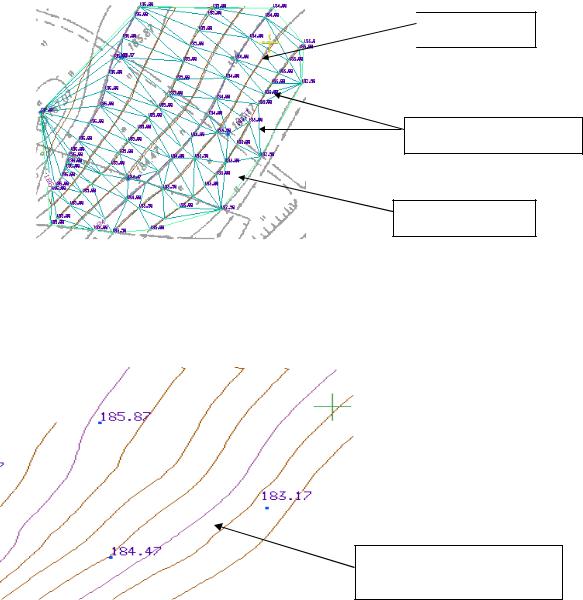

Горизонтали
Ребра треугольников
Контур рельефа
Рис. 42
На выбранном фрагменте вы увидите отображение поверхности горизонталями. По умолчанию цвет коричневый.
Фрагмент растра после дигитализации
Рис. 43
Обратитесь к процедуре «НАСТРОЙКА». Функцией «Фильтр на отображение» отключите (уберите «галочки») отображение некоторых элементов:
-в операции «Элементы рельефа» контура рельефа и треугольники;
-на рабочем экране (на выбранном фрагменте) у вас отобразится модель рельефа;
-в операции «Дополнительные элементы» номера точек и станций, дополнительных точек и подложки BMP.
На этом построение цифровой модели рельефа заканчивается.
28
Библиографический список
1.Программный комплекс CREDO. Credo Doc // market credo-dialogue.com.
2.Пособие к комплексу CREDO // market credo-dialogue.com.
3.Журнал «Автоматизированные технологии изысканий и проектирова-
ния». 2003 2007.
4. Пуркин В.И. Основы автоматизированного проектирования автомобильных дорог. М.: МАДИ, 2000.
ОГЛАВЛЕНИЕ
Введение ……………………………………………………………………................3
1.Подготовка картматериалов…………………………………………….................4
2.Трансформация картматериалов……………………………………..…................5
3.Создание контуров видимости…………………………………….…..................12
4.Сохранение результатов ………………………………………………................14
5.Загрузка трансформированного растра в CREDO……………. ……….............16
6.Сохранение цифровой модели местности………………………...……..............17
7.Создание цифровой модели рельефа…………………………………….............20
8.Создание поверхностей……………………………………………….…..............26
Библиографический список………………………………………………................29
