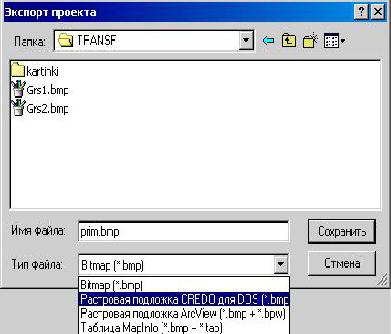

4. В том случае, когда цветное изображение необходимо экспортировать в формат «Растровая подложка CREDO для DOS», можно преобразовать его в черно-белое, не выходя из программы. Для этого в меню

«Фрагмент» выбе-

рите команду «Пре-

образовать в / Чер- но-белый (1бит)».

При экспорте данных в формат растровых подложек

наряду с файлом *.ВМР создается файл-спутник с расширением, зависящим от выбранного формата *.TIE, *.BPW, *.TAB, в котором содержится информация о привязке растра к использующейся системе координат. Поэтому следует помнить, что при перемещении файлов подложек в другие каталоги туда же необходимо перемещать и файлы привязки. Далее, при загрузке подложки в одну из систем CREDO, после подтверждения запроса об использовании параметров привязки они считываются из файла-спутника и подложка автоматически располагается по заданным в программе TRANSFORM координатам.

5. ЗАГРУЗКА ТРАНСФОРМИРОВАННОГО РАСТРА В CREDO

После экспорта проекта (фрагмента) в формат «Растровая подложка CREDO для DOS» на диске компьютера кроме файла *.ВМР с тем же именем и расширением *.TIE создается файл, который содержит координаты привязки растра к использующейся системе координат (в нашем случае это файлы «prim.bmp» и «prim.tie»).

Растровые файлы *.BMP можно подгрузить в качестве подложек в систему комплекса CREDOMIX – Цифровая модель проекта.

16

Рассмотрим последовательность действий при подгрузке растрового изображения, обработанного в программе TRANSFORM,

вкачестве подложки в систему CREDO_MIX.

1.Войдите в комплекс CREDO и запустите систему CREDO_

MIX.

2.Активизируйте функцию «ДАННЫЕ / Подложки / Подложка

BMP».

3.Выберите операцию «Загрузка» и в раскрывшемся окне «Выбор файла» выберите трансформированный файл «PRIM.BMP»

(рис. 15).

Выберите трансформированный файл


Исходный файл


Рис. 15

Система автоматически найдет файл привязки «PRIM.TIE» и спросит об использовании обнаруженных параметров привязки.

Ответьте положительно – нажмите кнопку [Yes]. В этом случае подложка будет подгружена согласно координатам, заданным в программе TRANSFORM.

4. Для того чтобы увидеть подложку в рабочем окне, нажмите клавишу [F9], в появившемся запросе выберите пункт «Произвольный» и в поле масштаба введите с клавиатуры цифру 0 (автомасштабирование).

Цвет подложки можно изменить в процедуре «НАСТРОЙКА»

функции «Растровая подложка» операцией «2- цветное ВМР».

6. СОЗДАНИЕ ЦИФРОВОЙ МОДЕЛИ МЕСТНОСТИ

На основе растрового изображения, подложки BMP (файл PRIM_T1.BMP) создают цифровую модель местности (ЦММ).

Откройте каталог Rastr, в котором находится трансформированный растр.

1. Запустите систему CREDO_MIX.

17

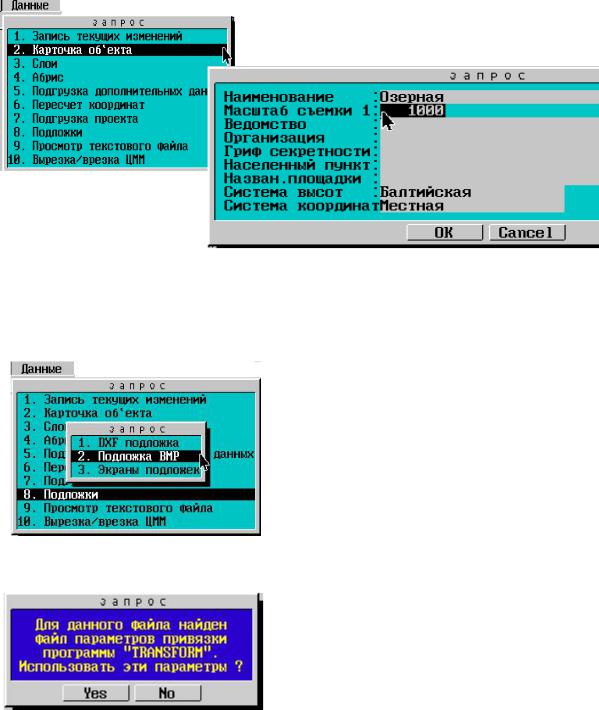

2. Введите общие данные по объекту и установите в карточке объекта масштаб съемки 1:1000 (рис. 16).

Рис. 16

3. Обратитесь к функции «ДАННЫЕ / Подложки / Подложка

BMP» (рис. 17).

Внимание! Не забывайте после подгрузки растра для получения изображения в окне навигации нажать кнопку [ALL].

18

5. Установите автомасштабирование по кнопке [F9] (кнопка управления рабочим окном). В рабочем окне появится отображение растра (рис. 19).

Выбор масштаба

Выбор масштаба

Рис. 19

6. Обратитесь к настройке параметров растровой подложки

(НАСТРОЙКА \ Растровая подложка). Установите цвет отображе-

ния фона растровой подложки по выбору. Выбор цветовой гаммы из выпадающего меню по клавише [Пробел] или указанием курсора на соответствующий цвет (рис. 20).

Рис. 20

19

При нажатии [левой] клавиши мыши и кнопки [Ok] можно установить желаемый фон растровой подложки. По кнопке [R] (перерисовка объекта в рабочем окне) цвет фона растрового изображения соответственно изменится в рабочем окне.

Во время работы цвет отображения фона растровой подложки или же отображения элементов можно изменять по своему усмотрению.

7. СОЗДАНИЕ ЦИФРОВОЙ МОДЕЛИ РЕЛЬЕФА

Цифровая модель местности (ЦММ) в системе CREDO_MIX состоит из двух составляющих: цифровой модели рельефа (ЦМР) и цифровой модели ситуации (ЦМС).

Перед созданием ЦМР по существующему картматериалу (подложке BMP) обратимся к общим установкам системы. Обратитесь к функции «Параметры ввода/вывода» в процедуре «На-

стройка»:

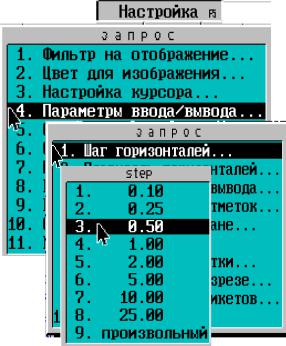

1. Установите шаг горизонталей равным 0,5 м (рис. 21).

2. Установите плавность го-

«ДАННЫЕ». По умолчанию в системе установлено имя слоя «default». Переименуйте слой, вызвав окно «Параметры слоя» (нажмите кнопку [Param] или [правую] клавишу мыши на имени слоя) (рис. 22).

Система CREDO_ MIX по-

зволяет создавать на одной основе несколько независимых друг от друга или взаимосвязанных ЦММ, например топографическую поверхность, планы коммуникаций разных видов, проектную поверхность и т. п.

3. Настройка параметров отображения слоя, определяющая видимость нужных для работы элементов, характер, цвет и вид отобра-
