соотношения для Ea KP получается парабола критического режима. Заштрихованная область между осью ординат Ea и параболой показывает область до-

критического режима, где индукция меньше критической, т. е. все электроны, вышедшие из катода, доходят до анода как в обычном диоде, и высокочастотные колебания не возникают. Между параболой и осью абсцисс В находится область сверхкритического режима, в которой колебания возможны при выполнении условия синхронизма. Каждому виду колебаний соответствует прямая, определяющая значение порогового напряжения, ниже которого не может возбудиться данный вид колебаний.

Прямая противофазного вида колебаний ( K N2 4 ) находится ниже

прямых других видов колебаний, поэтому при постепенном увеличении анодного напряжения первым возбуждается противофазный вид колебаний.

Следовательно, при импульсной работе магнетрона, для того чтобы не возникли ненужные виды колебаний, следует ограничить высоту импульса Ea значением, при котором будет возбуждаться только противофазный вид

колебаний. Штриховой прямой на рис. 12.15 показан обратный вид колебаний, возникающий при движении электронного потока навстречу переменному электрическому полю. Эти колебания появляются при значениях Ea ,

меньших, чем требуется для возбуждения противофазных колебаний, и называются низковольтными. Для борьбы с ними нужно обеспечить достаточную скорость нарастания фронта модулирующего импульса dEa dt .

Для нормальной эксплуатации магнетронного генератора нужно, чтобы он работал только на противофазном виде колебаний. Анодный блок магнетрона, состоящий из ряда связанных между собой резонаторов высокой добротности, обладает несколькими частотами собственных колебаний, или частотами связи. Расчет показывает, что частоты колебаний различных видов отличаются от частоты основного противофазного вида колебаний незначительно. Из-за близости частот различных видов колебаний работа магнетрона может быть неустойчивой: возможны “перескоки” частоты с противофазного вида колебаний на соседний при случайном изменении режима.

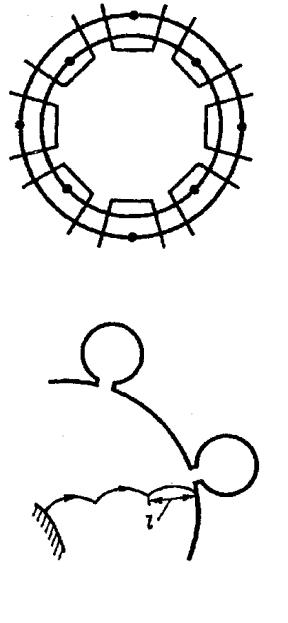

Для уменьшения вероятности перескоков частоты необходимо разнести частоты различных видов колебаний - сделать между ними больший частотный интервал. Из общей теории электрических цепей известно, что чем больше связь между колебательными контурами, тем больше различаются между собой частоты связи связанной системы. В магнетроне для разнесения частот колебаний применен тот же принцип. Резонаторы анодного блока соединяются между собой так называемыми связками - медными кольцами, соединяющими сегменты анодного блока и имеющими одинаковый потенциал, т. е. через один сегмент (рис. 12.16).

Для колебаний противофазного вида связки соединяют точки сегментов с одинаковыми потенциалами высокой частоты, поэтому уравнительные токи

37

по связкам не протекают, а протекают только емкостные токи. Емкости, образуемые связками, оказываются включенными параллельно емкости каждого резонатора, поэтому резонансная частота противофазного вида колебаний понижается. Для всех остальных видов колебаний связки соединяют точки с разными потенциалами высокой частоты. Следовательно, при колебаниях, отличных от противофазных, по связкам будут протекать уравнительные токи, и связки будут представлять собой индуктивности, включенные параллельно индуктивностям резонаторов. Результирующая индуктивность каждого резонатора уменьшается, и частота этого вида колебаний повышается. Связки позво-

ляют развести частоты на 10 - 20 %.

Однако связки увеличивают потери, снижают добротность колебательной системы и, кроме того, увеличивают эквивалентную емкость резонаторов и поэтому снижают их волновое сопротивление. Эти недостатки особенно сказываются в миллиметровом диапазоне длин волн. Учитывая то, что увеличения частотного интервала между частотами связи в многосвязной системе можно добиться увеличением расстройки между собственными частотами резонаторов, в миллиметровом диапазоне волн используют в магнетронах замедляющую систему разнорезонансного типа (см. рис. 1.1, д).

Магнетрон является генератором большой мощности, и его КПД имеет очень важное значение. Получим соотношение для КПД магнетрона. Энергия, которую электрон способен отдать при движении от катода к аноду, определяется разностью потенциальных уровней:

W0 aEa eE ra rк .

Она частично передается высокочастотному полю, а частично превращается в теплоту при встрече электрона с анодом, так как электрон приходит к аноду с некоторой скоростью V. Принимая модель, что электрон отдает энергию в теплоту на последнем витке циклоиды, когда он выходит за пределы действия высокочастотного поля рассеивания щели резонатора, можем записать

WT mV 22 .

38

где l - расстояние от последнего витка циклоиды до анода (рис. 1.17). Тогда КПД магнетрона

W0 WT W0 .

Используя соотношение для BKP , можно окончательно получить выражение для КПД магнетрона (рис. 1.18):

1 BKP B 2 .

напряжения понижают напряжение катода, иногда выключая его совсем. В магнетронах анодное напряжение может

достигать десятков киловольт, что при малых расстояниях между катодом и анодом создает большую напряженность электрического поля. Из-за движения электронов по циклоиде их путь значительно длиннее, чем прямое расстояние анод - катод, поэтому в пространстве взаимодействия увеличивается ионизация остатков газа. Тяжелые положительные ионы ускоряются полем анода и, попадая на катод, увеличивают его нагрев, вызывая перегрев отдельных участков поверхности катода, что приводит к явлению, называемому “искрением” катода. В результате “искрения” отдельные участки катода подвергаются интенсивному разрушению. Это является причиной сравнительно низкой надежности магнетрона, обычно не достигающей 1000 ч наработки на отказ.

1.4.2Характеристики магнетронного передатчика

Основными электрическими показателями магнетронного передатчика являются выходная мощность Р, КПД , генерируемая частота f0 и ее ста-

бильность. Эти характеристики передатчика полностью определяются характеристиками самого магнетрона и, в свою очередь, зависят от индукции магнитного поля В, анодного тока Ia напряжения на аноде Ea , проводимости,

подключенной к магнетрону нагрузки YH .

39

Магнитная индукция В и напряжение Ea связаны между собой и не могут быть выбраны произвольно. Следовательно, из величин В, Ea , Ia - две независимые. Поэтому Р, , f0 полностью определяются величинами Ea

(или В), Ia и YH gH jbH .

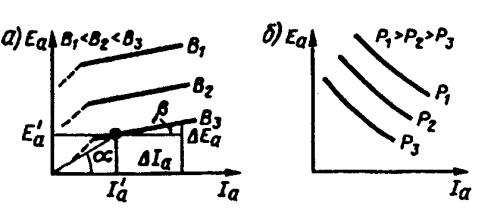

Рисунок 1. 19. - Рабочие характеристики магнетрона

пользуются магнитная индукция В, выходная мощность Р, КПД - и рабочая частота f .

Первая из этих характеристик показана на рис. 1.19, а, где в качестве параметра взята магнитная индукция В. При малых значениях Ia резко растет

анодное напряжение Ea , но малые Ia соответствуют невозбужденному маг-

нетрону; пологая характеристика соответствует возбужденному магнетрону. Сопротивление магнетрона постоянному току - статическое сопротивление — определяет нагрузку импульсного модулятора:

RM C Ea Ia tg .

Динамическое сопротивление магнетрона (дифференциальное, сопротивление переменному току), определяемое как

RM Д Ea Ia tg ,

позволяет оценить форму импульса тока по известной форме импульса модулирующего напряжения:

RM Д 0,1 RM C .

На рис. 1.19, б показаны рабочие характеристики магнетрона, когда параметром является выходная генерируемая мощность Р. Исходя из зависимости

P Ea Ia ,

40

где Р и рассматриваются как постоянные величины, рабочая характеристика представляет собой гиперболу.

К рабочим характеристикам магнетрона относятся и кривые постоянной частоты (рис. 1.20). Зависимость частоты

f от электрического режима позволяет

оценить нежелательное отклонение частоты во время генерации импульса. Нестабильность частоты приводит к расширению спектра импульса, искажению его формы, что может затруднить прием таких импульсов.

Изменение частоты генерируемых колебаний, обусловленных изменением анодного тока магнетрона, называется

электронным смещением частоты и

оценивается единицей МГц/А. Для магнетронов сантиметрового диапазона электронное смещение частоты составля-

ет от нескольких десятых долей до нескольких мегагерц на ампер.

Магнетрон широко применяют в радиолокационных системах гражданской авиации - как в бортовых, так и в наземных.

На борту летательных аппаратов магнетрон используется в метеорологических радиолокационных станциях и обладает типовыми парамет-

рами: f0 = 9370 МГц; FП = 400 Гц; PИ = 10 кВт; И = 2 мкс, где FП — частота повторения импульсов (ниже будет показано, почему эта частота равна 400 Гц); PИ — мощность в импульсе; И — длительность импульса.

В наземных радиосистемах магнетрон используют в аэродромных диспетчерских радиолокаторах, в радиолокационных станциях обзора летного поля, посадочных радиолокаторах. Данные некоторых магнетро-

нов:

Магнетроны могут применяться в дециметровых, сантиметровых и миллиметровых диапазонах длин волн с различными мощностями (кВт и МВт) и с различными длительностями импульсов (нс и мкс).

1.5 Принцип работы ламп бегущей волны

Лампами бегущей волны называются усилительные и автогенераторные электронные приборы, основанные, как и многосегментные магнетроны, на синхронном взаимодействии электронного потока с электромагнитными
