Дельта-модуляция складывается из дискретизации во времени, принцип которой поясняется ниже, квантования дискретных отсчетов, при котором каждый последующий квантованный отсчет отличается от предыдущего наa (где a — шаг шкалы квантования) и кодирования квантованных от-

счетов двоичным дельта - кодом, формирование которого подробно описано ранее (см. п. 15.2).

Квантование в случае ДМ осуществляется построением ступенчатой функции a t таким образом, что в каждый дискретный момент времени

осуществляется сравнение последней с сообщением a(t). При а a t a t

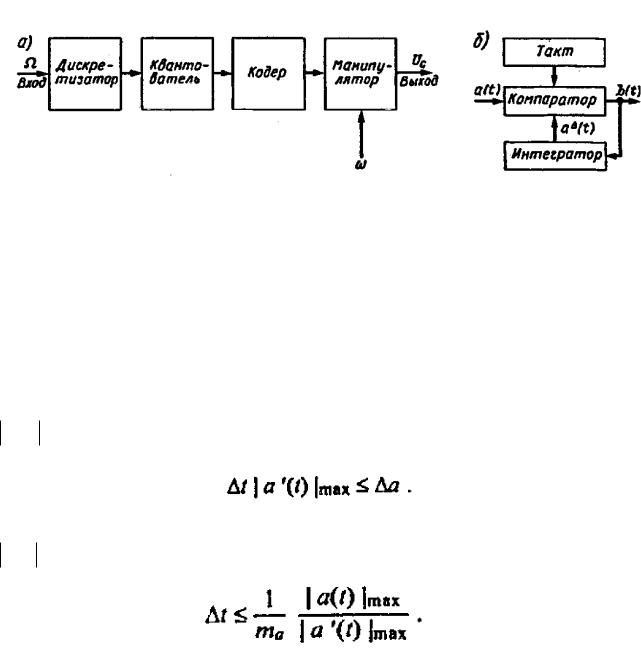

Рисунок 3.3 – Структурные схемы формирователя с импульсно-кодовой модуляцией и дельта - модуляцией

ступенчатая функция увеличивается, а при a t a t уменьшается на a (рис. 3.2, б). При этом дельта -кодирование осуществляется вычитанием предшествующего значения a t из последующего по правилам обычной

арифметики. Соответствующая схема устройства показана на рис.3.3, б. Интервал дискретизации времени t выбирают так, чтобы ступенчатая функция

a t успевала следить за изменениями сообщения a t . Если можно считать, что максимальное значение крутизны изменения сообщения составляет a t max , то для этого необходимо, чтобы выполнялось соотношение

Если практически максимальное значение сообщения составляет a t max и сообщение однополярно, то

87

4УПЛОТНЕНИЕ ЛИНИЙ ПЕРЕДАЧИ ИНФОРМАЦИИ

4.1Элементы теории разделения сигналов

Врассмотренном материале предполагалось, что передача информации осуществляется по одному каналу, в то время как на практике типовой системой передачи информации является многоканальная. Методы уплотнения линий передачи информации - это методы построения многоканальных систем.

Основная проблема теории многоканальных систем - создание методов эффективного разделения канальных сигналов. В роли канальных сигналовпереносчиков используют ортогональные сигналы: гармонические колебания, импульсные последовательности и т.д. В роли параметров селекции сигналов используют частоту, фазу, форму сигналов, время поступления сигналов и т.д.

На практике применяют частотное, временное, кодовое, фазовое, амплитудное и другие способы разделения сигналов.

4.2Частотное разделение сигналов

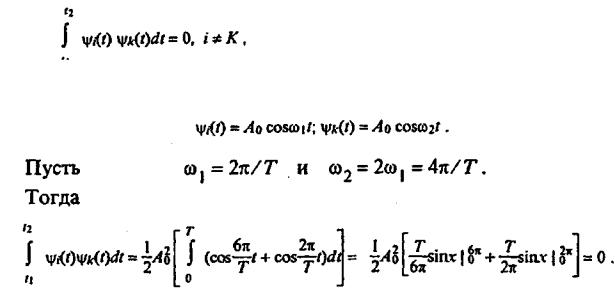

При частотном разделении канальных сигналов переносчики имеют различные частоты, поэтому модулированные сигналы занимают неперекрывающиеся полосы частот в общей полосе линии передачи и являются ортогональными. Выделение канальных сигналов в приемнике производится с помощью полосовых фильтров. Центральные частоты фильтров соответствуют частотам переносчиков, а полосы прозрачности — ширине спектров модулированных сигналов. Можно легко аналитически доказать ортогональность сигналов при частотном разделении, используя известное соотношение:

где для рассматриваемого случая интеграл существования сигнала берется от 0 до Т, а сигналы i t и k t имеют вид

88

Основные достоинства частотного разделения сигналов: простота реализации, высокая помехоустойчивость, возможность организации произвольного числа каналов; недостатки: неизбежное расширение полосы используемых частот при увеличении числа каналов, относительно низкая эффективность использования полосы частот линии из-за потерь на "расфильтровку", большое чис-

ло применяемых фильтров.

4.3 Временное разделение сигналов

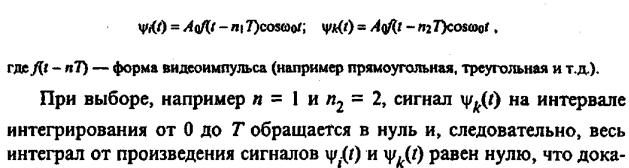

Сущность временного разделения канальных сигналов заключается в том, что все каналы поочередно во времени используют одну и ту же полосу частот. Такое разделение удобно применять при импульсной модуляции, когда из-за большой скважности импульсов в одном канале образуется большой интервал времени, в течение которого можно разместить импульсы других каналов. В этом случае при форме записи сигналов в виде

зывает ортогональность выбранных сигналов.

Достоинством временного разделения сигналов является высокая помехоустойчивость; недостатки: необходимость обеспечения синхронной работы коммутаторов каналов передатчика и приемника, необходимость увеличения полосы занимаемых частот с увеличением числа каналов ввиду уменьшения длительности передаваемых импульсов.

В случае частотно-временного разделения канальных сигналов соче-

тают методы частотного и временного разделения каналов. Сначала сигналы разделяют во времени, затем образовавшиеся группы каналов подают на вход системы с частотным разделением, в котором каждая группа работает на своем несущем колебании.

4.4 Кодовое разделение сигналов

При таком разделении для передачи информации используется одна и та же полоса частот в одни и те же интервалы времени. В каналах при этом используются различные кодовые комбинации. В качестве сигналовпереносчиков используют ансамбль сигналов, обладающих хорошими корреляционными свойствами, прежде всего малыми значениями взаимно-

89

корреляционной функции. Однако нахождение таких ансамблей сигналов является достаточно сложной задачей, поэтому при кодовом разделении сигналов трудно достичь истинной ортогональности сигналов. В результате возникают значительные межканальные помехи.

Таким образом, каждый из вариантов разделения каналов обладает определенными достоинствами и недостатками, поэтому в зависимости от предъявляемых к многоканальным системам передачи требований выбирают тот или иной вариант.
