и объясняется введением тех упрощающих допущений, которые были сделаны при выводе соотношения (1.6).

Из рис. 1.6 можно сделать два важных вывода. Во-первых, при любом значении X конвекционный ток в улавливателе протекает все время без отсечки тока, что указывает на низкий коэффициент полезного действия пролетного клистрона. Во-вторых, при X > 1 импульс тока имеет два симметрично расположенных пика, что говорит о большой амплитуде высших гармоник. Поэтому пролетный клистрон может эффективно использоваться в качестве умножителя частоты.

Гармонический анализ импульсов конвекционного тока улавливателя (1.8) дает возможность сделать два важных практических вывода:

первая гармоника тока I2 максимальна при X = 1,84, следовательно, меняя величину таким образом, чтобы X = 1,84, всегда можно обеспечить условия, при которых сгусток электронов попадал бы в пространство улавливателя при своей максимальной плотности;

амплитуды высших гармоник убывают достаточно медленно, например, десятая гармоника меньше первой примерно в 2 раза, т. е. в качестве умножителя частоты пролетный клистрон обладает высоким коэффициентом преобразования.

Предельное значение КПД (по первой гармонике - 1 ) для пролетного клистрона (при X = 1,84) 1 0,58 %. Столь малый КПД объясняется несколь-

кими причинами, из которых основные - следующие. Группировка электронов в пролетном клистроне получается неполной. Кроме того, углы пролета электронов в улавливателе и группирователе могут оказаться значительными. Наконец, заметные потери электронов происходят на сетках объемных радиаторов. В результате реальное значение КПД в клистронных УМ не превышает

20 %.

Однако следует указать и некоторые дополнительные достоинства клистронного УМ: высокую устойчивость клистрона по отношению к возникновению автогенерации, так как очень мала связь между входным и выходным объемными резонаторами; обеспечение коэффициента усиления по мощности до 20 дБ.

Если связать входной резонатор с выходным (например, коаксиальным кабелем) и обеспечить условия баланса фаз и баланса амплитуд, то пролетный клистрон может работать в режиме автоколебаний. В таком автогенераторе частота зависит от питающих напряжений значительно сильнее, чем в ламповом, поэтому они не нашли практического применения. Причиной этого является большой внутриламповый сдвиг фаз, который появляется по мере движения электронов в пролетном пространстве.

Мощные клистронные передатчики. С целью повышения КПД про-

летных клистронов в их конструкцию были внесены существенные изменения, что позволило также увеличить и коэффициент усиления по мощности. Эти изменения заключаются в следующем.

22

Использовано постоянное продольное магнитное поле, которое исключает поперечное расширение электронного пучка и соответственно резко уменьшает потери от ударов электронов о боковые стенки пролетного пространства.

Устранены сетки объемных резонаторов, а их воздействие на электронный поток заменено воздействием электрических полей рассеяния возле поперечных зазоров. При этом взаимодействие электронов с полем колебательной системы ослабляется, но полностью устраняются потери от ударов электронов о сетки. Результирующий эффект оказывается положительным.

Для компенсации ослабления взаимодействия электронного потока с электрическим полем из-за отсутствия сеток используют не один зазор для управления электронным потоком по скорости, а два и более. Соответственно используют несколько пролетных пространств (рис. 12.7).

Управление электронами по скорости в первом зазоре осуществляется обычным путем, но сравнительно слабым полем. В первом пролетном пространстве электроны в некоторой степени группируются так, чтобы большая их часть проходила второй зазор в течение одной половины периода высокочастотных колебаний. Если фаза управляющего поля во втором зазоре регулируемая, то можно сделать так, чтобы указанная половина периода колебаний соответствовала возрастанию во времени ускоряющего поля во втором зазоре. Второе группирование происходит под влиянием поля второго зазора, так как это поле существенно сильнее, чем в первом зазоре.

На промежуточный зазор можно вообще не подавать поле извне. Возбуждение промежуточной колебательной системы может происходить благодаря току, наводимому проходящим через ее зазор электронным пучком, промодулированным по плотности вследствие группировки электронов в первом пролетном пространстве. Необходимая фаза колебаний может быть подобрана путем расстройки этой колебательной системы от резонанса с рабочей частотой. Так как при этом возможно уменьшение необходимого значения управляющего напряжения на первом зазоре, то уменьшается необходимая входная мощность РВХ и соответственно возрастает коэффициент уси-

ления по мощности.

Например, если у двухрезонаторного пролетного клистрона коэффициент усиления по мощности К находится в пределах до 10 дБ, то для трехрезонаторного он достигает 30 дБ, и т. д. Максимальный теоретический КПД трехрезонаторного пролетного клистрона составляет 74 %, а реальный КПД достигает 40 %.

Описанные многорезонаторные пролетные клистроны обеспечивают огромные выходные мощности РВЫХ как в непрерывном, так и в импульсном

режимах. В непрерывных режимах полезная колебательная мощность может быть порядка сотен киловатт, а в импульсных режимах - десятки мегаватт. Отсюда основное применение пролетные клистроны в авиации находят в наземных радиолокационных станциях обзора, например в трассовых обзор-

23

ных радиолокаторах большой дальности действия, в трассовых радиолокаторах и т. д. Клистронные УМ в таких системах работают на длине волны 23 см со средней мощностью зондирующих импульсов при частотах повторения 250 и 750 Гц, соответственно 2,1 и 1,8 кВт при длительностях импульсов 3,6 и 1,8 мкс.

Применение в радиолокаторах гражданской авиации клистронных УМ позволяет строить передатчик по многокаскадной схеме: задающий генератор - умножитель частоты - мощный усилитель, что обеспечивает высокую стабильность частоты. Это особенно важно, когда предъявляются жесткие требования к качеству систем обработки радиолокационных сигналов. Сказанное

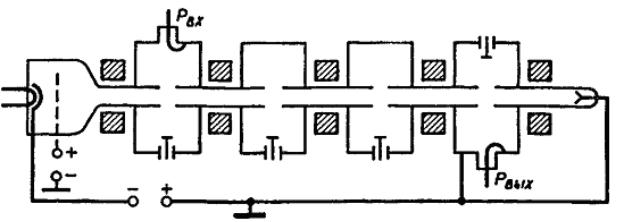

Рисунок 1.7 - Многорезонаторный пролетный клистрон

относится и к радиолокаторам с высококачественными системами селекции движущихся целей, сложными зондирующими сигналами, со сжатием импульсов.

К недостаткам радиолокационных передатчиков с клистронным УМ относятся большие габаритные размеры, большая масса и сравнительно низкий КПД, поэтому пролетные клистроны находят исключительное применение только в наземных радиосистемах.

1.4 Генераторы на приборах магнетронного типа

1.4.1Физические основы работы магнетронных генераторов

Как в триодных и тетродных, так и в клистронных генераторах торможение электронов и отдача ими своей энергии происходят благодаря взаимодействию их с высокочастотным полем выходной колебательной системы в единичном зазоре, напряжение на котором создается этой колебательной системой. Для полного или почти полного торможения электронов напряжение на этом зазоре должно быть очень большим, а толщина зазора настолько малой, чтобы время пробега электронов вдоль зазора не превышало половины периода колебаний.

24

С укорочением длины волны ширина зазора должна уменьшаться, что ведет к неизбежному возрастанию его емкости и понижению характеристики колебательной системы.

Необходимость работы с высоким напряжением на зазоре требует наличия большого резонансного сопротивления выходной колебательной системы RВЫХ , а это при пониженном значении ее характеристики K требует

высокой добротности в нагруженном состоянии:

Q K RВЫХ

Необходимость работы с большим значением Q приводит, в свою очередь, к понижению КПД выходной колебательной системы и сужению полосы пропускания.

Эти недостатки, возрастающие с уменьшением рабочей длины волны, могут быть существенно ослаблены, если пойти на значительное уменьшение амплитуды переменного напряжения выходной колебательной системы против того значения, которое необходимо для полного или почти полного торможения электронов. При этом получается еще одно преимущество, а именно: увеличение пути, пробегаемого электронами за полпериода, а значит, и увеличение допустимой ширины зазора и соответствующее уменьшение его емкости. Следовательно, принцип частичного высокочастотного торможения электронов позволяет понизить потери в выходной колебательной системе, а также, в случае усиления, резко расширить полосу пропускания частот.

Остаточная энергия не полностью заторможенных электронов не является потерянной и может быть отобрана от них при осуществлении добавочных высокочастотных торможений в последующих зазорах, к которым должны быть присоединены дополнительные колебательные системы. Таким образом, приходим к принципу использования многократного частичного торможения или в пределе - к непрерывному торможению электронов во многих последовательных зазорах, в которых осуществляется взаимодействие электронов с высокочастотным электрическим полем.

Однако такая система обладает тремя недостатками:

при последовательном прохождении электронного пучка через большое количество сеток большая часть электронов и связанной с ними энергии будет теряться вследствие ударов о стенки сеток;

при больших суммарных временах пробега электронов, которые могут равняться многим периодам, взаимное расталкивание электронов приводит к дефокусировке электронных сгустков;

после каждого частичного торможения скорости электронов уменьшаются, что требует сокращения длины каждого последующего междусеточного промежутка по сравнению с предыдущим.

Для устранения первого недостатка, как в случае многорезонаторных клистронов, сетки удаляют и взаимодействие электронного потока осуществляется с высокочастотным полем рассеяния на зазоре.

25

Для преодоления второго недостатка необходимо создание продольнофокусирующих сил. Это достигается тем, что электронные сгустки должны вступать в область тормозящего поля с небольшим запаздыванием по фазе. Движущиеся впереди электронные сгустки в этом случае оказываются в более сильном тормозящем поле и тормозятся сильнее, чем электроны, движущиеся позади. Это приводит к усилению продольной вариации электронного пучка по плотности. Следовательно, для проявления фокусирующих сил нужна правильная фазировка между движением электронов и тормозящим высокочастотным полем.

Для устранения третьего недостатка необходимо наличие, кроме тормозящих высокочастотных полей, постоянного электрического поля, ускоряющего движение электронного потока благодаря энергии источников питания.

Развитие этих идей приводит к механизмам действия особого класса генераторов и усилителей электромагнитных колебаний, к которым относятся многосегментные магнетронные генераторы и лампы бегущей волны. Их основной характерной чертой является использование принципа непрерывного взаимодействия электронных пучков с высокочастотными электромагнитными полями.

Для всех этих устройств необходимо наличие замедляющей электромагнитной структуры, которая обеспечивает приближенное равенство скорости движения электронов Ve и фазовой скорости VФ движения электромаг-

нитной волны.

Замедляющие электромагнитные структуры. Если периодическая структура (например, объемные резонаторы) соединена на своем конце через согласующее устройство с нагрузочным сопротивлением, то при возбуждении ее возле начала вдоль структуры распространяются бегущие электромагнитные волны. Строение полей этих волн имеет сложный характер, зависящий от конструкции периодической структуры, а фазовая скорость волн, бегущих в продольном направлении, не равна скорости волн в свободном пространстве.

Для осуществления непрерывного синфазного взаимодействия электронов, движущихся вдоль структуры, с полями бегущих вдоль нее волн, необходимо точное или приближенное равенство скорости Ve движения электро-

нов и фазовой скорости VФ движения электромагнитных волн: Ve VФ . При

выполнении этого условия, которое часто называют условием синхронизма движения электронов и электромагнитных волн, электроны движутся вместе с волной, все время испытывая воздействие электрического поля той же фазы. Условие синхронизма есть необходимое условие для всех типов генераторов, действие которых основано на длительном и непрерывном взаимодействии электронного пучка с высокочастотными полями периодической электромагнитной структуры.

Так как скорости электронов определяются напряжением источников питания, разгоняющих их, и обычно бывают в несколько раз меньше скоро-
