Радиосвязь является важнейшим, а в некоторых случаях и единственным средством связи в ЧС, способным обеспечить непрерывное и гибкое управление действиями сил служб ЧС в самой сложной обстановке, а также средством оповещения населения. Для этих целей могут использоваться связные и радиовещательные передатчики различных мощностей и диапазонов частот. Ядерный взрыв значительно изменяет состояние тропосферы; это оказывает существенное влияние на радиосвязь в ВЧ диапазоне с использованием отражений от ионосферы. Условия распространения длинных и средних волн, а также волн ОВЧ диапазона (выше 70...100 МГц) мало изменяются, и эти диапазоны можно эффективно использовать.

Контрольные вопросы

1.Что такое надежность и какие основные свойства объекта ее характеризуют?

2.Какие критерии отказа и неисправности передатчиков устанавливают правила технической эксплуатации?

3.Каковы основные количественные характеристики надежности радиопередатчиков?

4.Каковы современные требования к наработке на отказ различных передатчиков?

5.Назовите возможные пути повышения надежности радиопередатчиков.

6.Какие варианты резервирования применяют для повышения надежности радиопередатчиков?

7.Какие элементы передатчиков оказываются наименее надежными?

8.Как распределяются отказы между основными функциональными узлами и блоками в передатчиках различного типа?

9.Что представляет собой свойство живучести и воздействие каких причин и факторов оно учитывает?

10.Какие меры применяются в процессе эксплуатации для улучшения надежности радиопередатчиков?

72

3ЭЛЕМЕНТЫ ТЕОРИИ КОДИРОВАНИЯ

3.1Общие понятия

Кодирование — это процесс преобразования элементов дискретного сообщения в соответствующие числа, выраженные кодовыми символами.

Кодом называют полную совокупность условных символов, которую применяют для кодирования сообщений. Число различных символов в коде называют основанием кода т. Кодовая комбинация — это последовательность кодовых символов, соответствующая одному элементу дискретного сообщения (число, записанное в системе счисления с основанием m, обычно m = 2, т.е., используется двоичная система счисления). Значность кода п — число символов в кодовой комбинации. Оператор кодирования (в ранее принятых обозначениях это оператор L1 на общей структурной схеме системы передачи информации) показывает, какую кодовую комбинацию присваивают каждому элементу сообщения. Если все кодовые комбинации содержат одинаковое число символов, код называют равномерным, в иных случаях — неравномерным. На практике обычно используют равномерные коды.

Существуют два вида кодирования: эффективное (статистическое) и корректирующее (помехоустойчивое) кодирование. Целью эффективного кодирования является повышение скорости передачи информации и приближение ее к пропускной способности канала передачи информации. Целью помехоустойчивого кодирования является повышение верности передачи информации путем обнаружения и исправления ошибок.

Эти два вида кодирования принципиально различаются тем, что для повышения скорости передачи информации необходимо различными способами уменьшать избыточность кода, а для повышения верности передачи, т.е. для обнаружения и исправления ошибок, — увеличивать избыточность кода. Тот или иной вид кодирования применяют в зависимости от поставленной задачи. Очевидно, что в каналах с помехами необходимо использовать помехоустойчивое кодирование.

73

3.2 Обнаружение и исправление ошибок

Рассмотрим суть процесса обнаружения и исправления ошибок корректирующими кодами. Идея обнаружения ошибок заключается в следующем. Для передачи информации используют не все N кодовых комбинаций, а только часть из них N0, которые называют разрешенными. ОставшиесяN N N0 комбинации называют запрещенными. Ошибки обнаруживают

тогда, когда на приемной стороне получают запрещенную комбинацию. Всякий код, у которого N 0, способен обнаружить ошибки в N0 случаях из N.

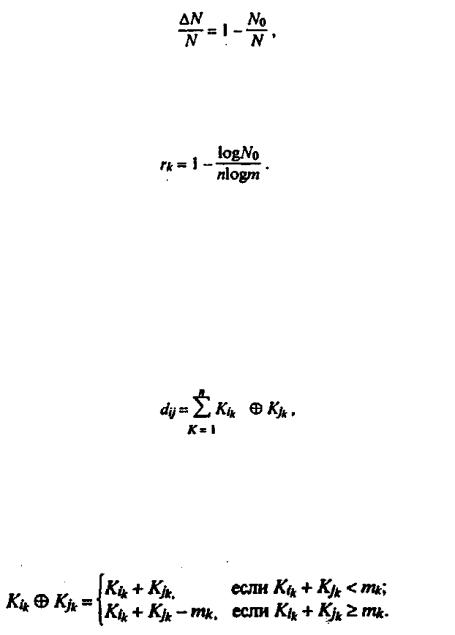

Доля обнаружения ошибок равна

а если N 0, т.е. N = N0, код не способен обнаруживать ошибки. Избыточность корректирующего кода будет определяться соотношени-

ем

Корректирующий код обнаруживает ошибки благодаря введению избыточности. Соответственно доля обнаруживаемых ошибок растет по мере увеличения избыточности.

Исправление ошибок корректирующими кодами основано на двух операциях: определении расстояния между кодовыми комбинациями и отыскании минимального расстояния. Кодовым расстоянием d i j между кодовыми

комбинациями Ki и K j называют суммарный результат сложения по модулю mk одноименных разрядов кодовых комбинаций:

где Kik и K jk разряд кодовых комбинаций Ki и K j ; n ; — значность кода.

Сущность суммирования по модулю mk заключается в том, что результат суммирования равен модулю разрядов, если этот модуль меньше mk. Если модуль суммы больше mk, то результат получают вычитанием mk из полученной суммы. Аналитическая запись сложения по модулю mk имеет вид

Таким образом, кодовое расстояние получают в результате поразрядного суммирования кодовых комбинаций по модулю и последующего обычного суммирования полученных результатов поразрядного суммирования. В

74

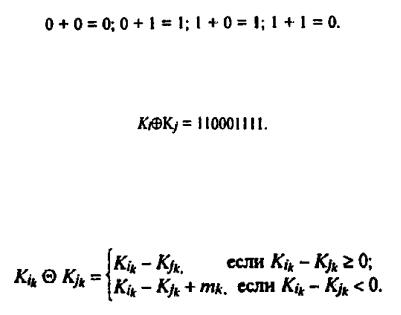

большинстве случаев на практике осуществляется суммирование по модулю 2 (обозначают mod 2). Для равномерного двоичного кода кодовое расстояние — это число символов, на которое отличается одна кодовая комбинация от другой. Покажем это на примере, учитывая, что при суммировании по mod 2 в соответствии с общей формулой суммирования по модулю правило суммирования будет следующим:

Пусть первая комбинация Ki имеет вид 101011011, а вторая K j — 011010100. Выполняя поразрядное суммирование Kik и K jk , получим

Далее суммируем в полученной кодовой комбинации единицы и находим, что d = 6.

Так как далее нам потребуется использовать операцию вычитания по модулю, попутно приведем аналитическую запись такого вычитания

Суть процесса исправления ошибок заключается в том, что, обнаружив ошибку, определяют кодовое расстояние от полученной запрещенной комбинации Ki до всех разрешенных комбинаций Kj, где j 1, N0 , , и в качестве пе-

реданной кодовой комбинации выбирают ту из разрешенных кодовых комбинаций, до которой кодовое расстояние минимально. Если, например, min di j di 3, то передавалась кодовая комбинация К3.

3.3 Виды кодов

Устройства, осуществляющие кодирование и декодирование, называют соответственно кодером и декодером. Для задания необходимых связей между кодовыми символами эти устройства должны обладать памятью. Как правило, это нелинейные логические устройства. В зависимости от характера связей, т.е. памяти при преобразованиях, различают блочное и цепное кодирование.

Блочные коды. При блочном кодировании последовательность элементов сообщения {аj} разбивается на отдельные блоки, которые называют отдельными сообщениями. Каждому сообщению а сопоставляется блок кодовых символов, называемый кодовой комбинацией .

Множество всех кодовых комбинаций называют блочным кодом. В силу взаимной однозначности преобразования и число кодовых комбина-

75

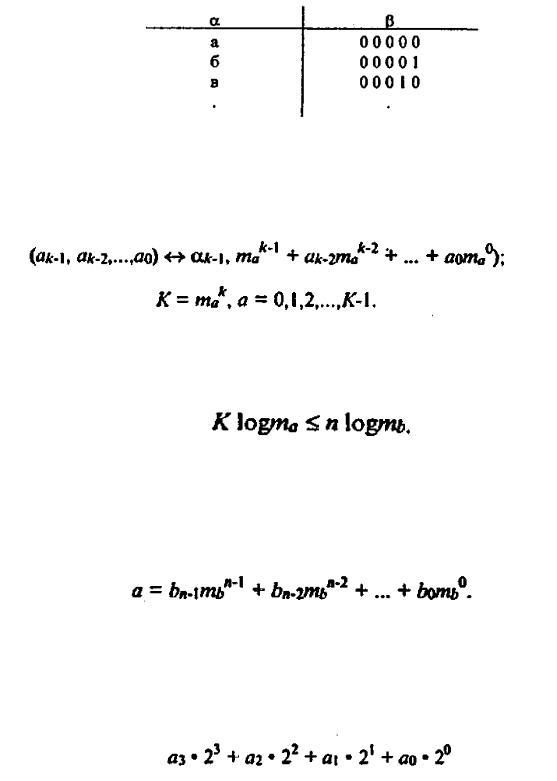

ций равно числу всех возможных сообщений К. Правило блочного кодирования в общем случае определяется кодовой таблицей, содержащей К соответствий a . Например такая кодовая таблица может иметь вид.

Обычно все отдельные сообщения содержат одинаковое число элементов К. Это число называют длиной сообщения. Позиции элементов в каждом сообщении нумеруют справа налево ak 1, ak 2 ,...a0 Элементы аj рассматри-

ваются как цифры, а сообщения как k - разрядные числа m-ичной системы счисления:

При заданном числе кодовых комбинаций К длина кода должна быть такой, чтобы число N mbn всех возможных mb -ичных наборов подчинялось условию N K , или man mbn , т.е.

При N>K существует К кодовых разрешенных комбинаций и N-К запрещенных n-наборов.

Простейшее правило равномерного блочного кодирования при ma mb основано на перезаписи k-разрядных ma -ичных чисел а в mb -ичную систему счисления:

Например, двоичная (т = 2) последовательность {aj}, разбитая на блоки

длиной k= 4, может быть закодирована в пятиричную последовательность

mb 5 bj .

Пусть есть числа в десятичной системе счисления 9 14 0 4 12 8 15 1. В двоичной системе эти числа будут получены из суммы

или 1001 1110 0000 0100 1100 1000 1111 0001.

В пятиричной системе эти числа будут получены из суммы
