Таблица 2.3

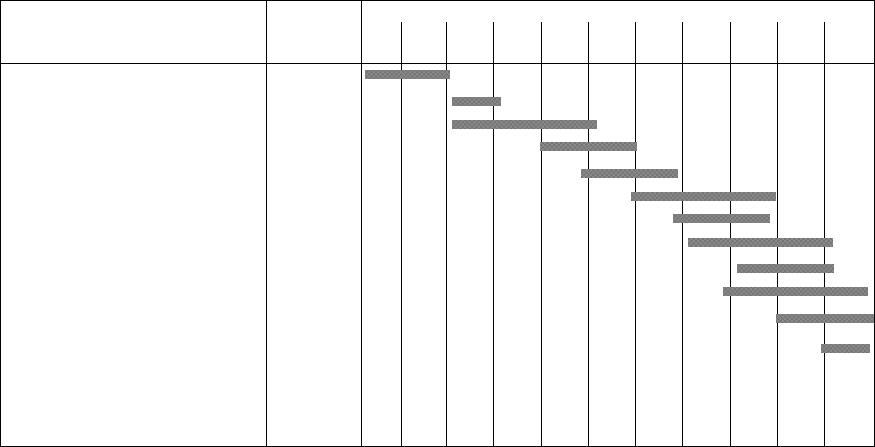

Примерный совмещенный график общестроительных и строительно-монтажных работ
Вид работ, объекты работ |
Состав |
|
|
|
|
|
Дни |
|
|
|
|
|
|
бригады, |
|
|
|
|
|
|
|
|
|
|
|
|
1- |
5- |
10- |
16- |
21- |
26- |
31- |
37- |
41- |
46- |
50- |
|
|
звена |
4 |
9 |
15 |
20 |
25 |
30 |
36 |
40 |
45 |
49 |
54 |
1.Земляные работы (фундаменты, траншеи, котлованы)
2.Вводы и выпуски
3.Стены и перекрытия
4.Полы, перегородки и кровли
5.Внутренняя штукатурка
6.Сантехнические работы
7.Наружная штукатурка
8.Столярные работы
9.Отделочные работы
10.Установка сантехнического оборудования
11.Опрессовка, пуск, наладка, ревизия и отладка
12Сдача объекта заказчику
21
|
|
Пример составления формы календарного плана |
|
|
Таблица 2.4 |
|||||
|
|
|
|
|
||||||
|
|
Объем |
Трудо- |
Потребность |
Продол- |
Кол- |
|
Начало и |
||
|
|
работ |
в технике |
|
||||||
|
|
Состав |
окон. |
|||||||
|
Наименование |
|
|
ем- |
|
|
житель- |
во |
||
|
|
|
|
кол- |
звена, |
работ, |
||||
|
рабочих операций |
ед. |
кол- |
кость, |
|
ность, |
смен в |
|||
|
|
изм. |
во |
чел.-дн. |
наимен. |
во, |
дн. |
сут. |
чел. |
дни, |
|
|
|
|
|
|
шт. |
|
|
|
мес. |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
|
|
|
А. Отопление |
|
|
|
|
|
|
|
1.Транспортировка |
Шт. |
1200 |
72 |
МКП-2Т, |
1 |
6 |
2 |
6 |
05/V- |
|
элементов |
автокар |
2 |
20/V |
||||||
|
|
|
|
|
|
|
||||
22 |
2. Монтаж вводов |
|
|
|
Ком- |
|
|
|
|
|
|
Шт. |
4 |
48 |
плект |
2 |
4 |
2 |
6 |
05/V- |
|
|
|
|||||||||
|
|
инстр- |
14V |
|||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
тов |
|
|
|
|
|
|
3. Монтаж теплового уз- |
Пог. м |
12 |
72 |
То же |
2 |
6 |
2 |
6 |
05/V- |
|
ла |
|
|
|
|
|
|
|
|
19/V |
|
4. Монтаж магистралей |
Пог. м |
160 |
72 |
То же |
4 |
6 |
2 |
6 |
05/V- |
|
|
19/5 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
5. Монтаж стояков |
Пог. м |
920 |
96 |
То же |
4 |
8 |
2 |
6 |
17/V- |
|
|
26/V |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
6. Монтаж подводок |
Пог. м |
120 |
72 |
То же |
4 |
6 |
2 |
6 |
20/V- |
|
и ответвлений |
02/VI |
||||||||
|
|
|
|
|
|
|
|
|
||
22
|
|
|
|
|
|
|
|
|
|
|
Продолжение табл. 2.4 |
|||
|
|
1 |
2 |
3 |
4 |
|
5 |
6 |
7 |
8 |
|
9 |
10 |
|
|
7. |
Монтаж нагрева- |
Шт. |
180 |
168 |
|
То же |
4 |
14 |
2 |
|
6 |
20/V- |
|
|
тельных приборов |
|
|
21/VI |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
8. |
Монтаж другого |
Шт. |
2+40 |
48 |
|
То же |
2 |
4 |
2 |
|
6 |
18/V- |
|
|
оборудования |
|
|
28/VI |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
Всего |
- |
- |
648 |
|
- |
- |
54 |
- |
|
- |
- |
|
|
|
|
|
|
Б. Вентиляция |
|
|
|
|
|
|
|
||
|
1. |
Транспортировка |
|
|
|
|
МКП- |
1 |
|
|
|
|
05/V- |
|
|
элементов |
Шт. |
120 |
61 |
|
25, |
2 |
2 |
|
6 |
|
|||
|
|
1 |
|
07/V |
|
|||||||||
|
|
|
|
|
|
|
автокар |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
23 |
2. |
Установка обору- |
Шт. |
4+2 |
95 |
|
Комплект |
2 |
5 |
2 |
|
6 |
05/V- |
|
дования |
+2 |
|
инстр-тов |
|
10/V |
|
||||||||
|
|
|
|
|
|
|
|
|
||||||
|
3. |
Монтаж проточной |
Шт. |
2 |
60 |
|
То же |
2 |
5 |
2 |
|
6 |
05/V- |
|
|
и вытяжных шахт |
|
|
17/V |
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
4. |
Монтаж воздухо- |
Пог. |
108 |
104 |
|
То же |
4 |
15 |
2 |
|
6 |
10/V- |
|
|
водов |
м |
|
|
4/VI |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
Всего |
- |
- |
320 |
|
- |
- |
27 |
- |
|
- |
- |
|
23
А. Отопление
Определение объемов монтажных работ производится для вводов магистралей, теплового пункта, стояков, ответвлений, подводок, трубопроводной арматуры, нагревательных приборов, расширительных баков, опор, креплений и другого оборудования и оснастки системы отопления, включая транспортировку и установку перечисленных элементов в проектное положение, сварку трубопроводов и закладных деталей, соединение и заделку стыков и швов сборных конструкций, их крепление и испытание.
Установка основных и вспомогательных элементов системы отопления осуществляется методом наращивания, то есть в начале прокладываются вводы и выводы, обеспечивающие присоединение здания к сетям центрального или местного теплоснабжения, устанавливается тепловой пункт и проводятся линии магистральных трасс нижней, верхней или комбинированной разводки с монтажом расширительных баков и воздухосборников. Затем прокладываются стояки в (однотрубном или двухтрубном варианте). Далее идет процесс поэтажной раскладки, сборки и крепления элементов поквартирного и полестничного монтажа ответвлений, подводок и самих нагревательных приборов. Развитие монтажного процесса предусматривается в продольном и поперечных направлениях в порядке монтажа трубопроводов от большего диаметра к меньшему.
Рациональным способом механизации всех подготовительнотранспортных работ является нисходящее распределение всех грузопотоков, складируемых первоначально на крыше, в чердачном перекрытии, на верхнем техническом этаже (если он имеется), либо их размещение просто на верхнем этаже здания с использованием башенного крана, самоходных кранов или лифтов, строительных подъемников и лебедок. Транспортирование нагревательных приборов, труб и других грузов по зданию следует предусматривать автокарами.
Средняя продолжительность рабочих операций и всего производственного потока, а также их трудоемкость определяются по данным нормативных документов, исходя из опыта аналогичных работ на строящихся объектах городов европейской части Российской Федерации, Сибири и Дальнего Востока с учетом рекомендаций руководителя проектирования.
Выбор машин и механизмов, инвентарных, монтажных и захватных приспособлений производится на основе принятых методов
24
производства работ и характеристики монтируемых узлов и элементов систем отопления.
Так, например, для устройства внутренней системы отопления типового пятиэтажного 40квартирного панельного дома понадобится гусеничный кран СКГ-25 либо пневмоколесный кран МКП-25, строительные подъемники (2шт.) и автокары (2шт.).
В зависимости от уровня механизации к степени оснащенности строительного управления оно может использовать следующие средства механизации монтажных работ: складской бункер СТД-757 для хранения труб; унифицированные двух- , четырех- и шестиполочные стеллажи СТД-1129, СТД-1130, СТД-1131; устройства для резки стальных труб СТД-105 и СТД-5, ВМС-375 и СТД-759; труборезпо- луавтомат Н-1517; устройства для накатки резьбы на трубы и на столах СТД-129 и СТД-575; трубонарезной механизм ВМС-2А; трубогибочные механизмы СТД-439 и ВМС-28М, ГСТМ-21 и ВМС-26; стенд для испытания радиаторов СТД-437 и передвижную испытательную установку СТД-539; малогабаритный и роликовый труборезы; электротруборезы ЭТР; ножовку ОЭС-840; сверлильные машины ИЭ1020, ИЭ-1019А, ИЭ-1031А, ИЭ-1026А, ИЭ-1032, ИЭ-1022А, ИЭ1023; гаечные, трубные и радиаторные ключи, гайковерты; фиксаторные клещи СТД-943/4, ручной СТД-8015 и приводной ВМС-45М гидравлические прессы; краскораспылители СО-6А и СО-19А; компрессоры СО-7А и СО-45А; сварочные полуавтоматы и автоматы СТД131, ПДГ-301, 306, 502, 505, А765, 537, 1230м, АДПГ-500, АДК-500,
АДФГ-501; установки плазменной резки УПД-201, АВПР, АПР-401. Расчетная продолжительность монтажных работ складывается в зависимости от эксплуатационной продолжительности применяемых механизмов, которая, в свою очередь, зависит от времени установки каждого элемента системы отопления. К периоду проведения механизированных работ необходимо добавить время на выполнение ручных операций, без которых монтаж современных инженерных систем, се-
тей и оборудования пока еще не обходится.
Так как работы предполагается вести одной комплексной бригадой, то целесообразно разделить ее на 4 звена, специализирующихся по производственному потоку. То есть по монтажу отопления и монтажу вентиляции в две смены, по 2 звена в каждую смену.
Исходными данными для расчета являются проектная продолжительность работы машин и механизмов на монтаже То(дн.)и общая трудоемкость Qо (чел.-дн.).
