Приложение 3

Требования к чертежам ТГВ

Чертежи санитарно-технических систем принято в соответствии с действующими ГОСТами подразделять на чертежи отопления, вентиляции и кондиционирования воздуха – ОВ и водоснабжения и водоотведения – ВК.

При выполнении таких чертежей рекомендуется применять следующие толщины, мм:

трубопроводы…………………………………………………….0,6

контуры технологического оборудования, в том числе нагревательных приборов………………….……………………0,4

контуры строительных конструкций…………………………...0,2

на чертежах узлов, элементов и деталей:

трубопроводы…………………..…………………………….0,8…1

монтажные элементы……………………………………………0,6

оборудование и существующие сети…………………………..0,4

Условное обозначение трубопровода составляется из его условного обозначения в виде линии и буквенно-цифрового символа, характеризующего назначение и вид транспортируемой среды. Их проставляют в разрывах линий трубопровода и допускают указывать на полках линий-выносок.

Количество таких обозначений должно быть минимальным. Трубопроводы систем отопления, горячего водоснабжения, вен-

тиляции, кондиционирования воздуха и технологических процессов: а) общее назначение – Т0; б) трубопровод горячей воды: подающий – Т1, обратный – Т2;

в) трубопровод системы горячего водоснабжения: подающий – Т3, обратный – Т4;

г) трубопровод горячей воды для технических процессов: подающий – Т5, обратный – Т6;

д) паропровод – Т7, конденсатопровод – Т8.

В состав основного комплекса чертежей систем ТГВ под индексом ОВ включают: общие данные, планы, разрезы и схемы отопления, вентиляции и кондиционирования, планы и разрезы установок и обо-

46

рудования таких систем. Допускается включать чертежи тепловых пунктов при диаметре ввода теплоносителя в здание 150 мм.

Системы с естественной циркуляцией могут быть приточные марки ПЕ и вытяжные – ВЕ.

Системы с механическими побуждением делятся на приточ-

ные установки марки П, вытяжные установки – В, воздушные завесы

–У и отопительные агрегаты – А.

Всистемах отопления применяют следующие обозначения элементов: стояк – Ст, главный стояк – ГСт, компенсатор – К, горизонтальная ветвь – ГВ.

Всостав общих данных по чертежам комплекта ОВ включают план-схему размещения систем, на который наносят: контур здания, его координационные оси с размерами между ними, данные по установкам систем, вводу теплоносителя и тепловом пункте. В состав этой информации включают также характеристику систем отопления и вентиляции, их основные показатели и спецификацию.

Планы и разрезы систем отопления вычерчивают в масштабе

1:100 или 1:200, их фрагменты – в масштабе 1:50; узлы 1:20 или 1:50, детали 1:2, 1:5 или 1:10. При проектировании небольших зданий, когда выполнение фрагментов нецелеобразно, для планов и разрезов систем используют масштаб 1:50.

Как правило, такие чертежи совмещают с планами и разрезами систем вентиляции.

Трубопроводы, расположенные друг над другом, на планах условно изображают параллельными линиями. Трубопроводы диаметром более 100 мм на чертежах фрагментов и узлов показываются двумя линиями.

Кроме координационных осей здания и размеров между ними, на планах и разрезах указывают отметки чистых полов этажей основных площадок, число секций радиаторов, количество и длину ребристых труб, число труб в регистрах и длину регистров из гладких труб, а также аналогичные сведения по другим типам нагревательных приборов и обозначения стояков.

Схемы отопления показывают во фронтальной изометрической проекции в тех же масштабах, что и для планов и разрезов. При большой протяженности или сложной схеме расположения

труб допускается изображать их с разрывом в виде пунктирной линии.

47

На схемах указывают: трубопроводы и их диаметры, отметки уровня осей труб; их уклон; размеры горизонтальных участков; неподвижные опоры, компенсаторы и нетиповые крепления; данные о запорно-регулирующей арматуре; стояках и их обозначениях, нагревательных приборах, КИПиА и других элементах системы. К схемам узлов управления следует прилагать их спецификацию.

На схемах вентиляции и кондиционирования воздуха указы-

вают: воздуховоды, их диаметры или сечения и количество прохождения воздуха в м3/ч; отметку оси круглых прямоугольных коммуникаций; характеристику оборудования установок; контуры технологических устройств, данные о люках для замера параметров воздуха ЛП

иочистки воздуховодов ЛВ и о местных отсосах.

Восновной надписи наименование схем отопления, теплоснабжения установок, вентиляции и кондиционирования воздуха указы-

вают полностью. Например: Схема системы отопления 1, Схема

системы П5, В8.

Но их наименовния над схемами можно приводить сокращенно.

Например: Система отопления 1, Система П5, В8.

48

Приложение 4

Некоторые сокращения слов, допускаемые стандартами в основных надписях на чертежах и в спецификациях:

49

Приложение 5

Элементы систем отопления

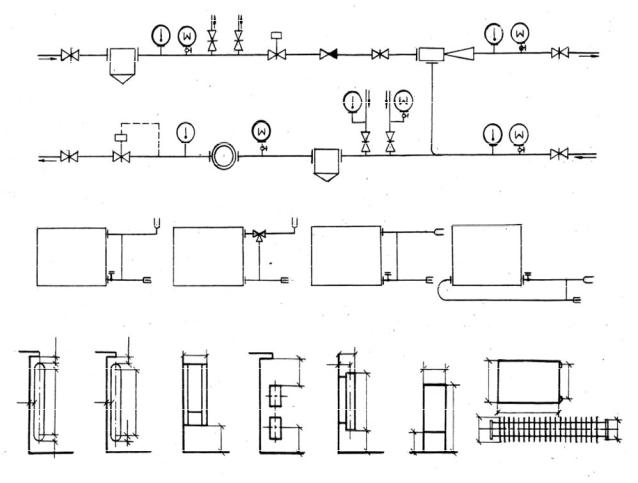

Рис. П.5.1. Схема местного теплового пункта с водоструйным элеватором и теплосчетчиком

Рис. П.5.2. Примеры основных видов подсоединения секционных радиаторов к стоякам

Рис. П.5.3. Габариты и монтажные положения нагревательных приборов: а,б – секционные радиаторы; в, г, д, е – конвекторы;

ж – стальная панель; з – ребристая труба

50
