44. Передельский Л.В., Приходченко О.Е. Строительная экология. – Ростов н/Д: ФЕНИКС, 2003. – 320 с.
45.Кривошеин А.Д., Апатин С.Н., Чиркин Г.Е. Положения о дипломном проектировании: методические указания. – Омск: Изд-во СибАДИ, 2003. – 20 с.
46.Сайт в Internet: www.fips.ru - Патентный фонд Федерального института промышленной собственности (Россия) .
47.Сайт в Internet: www.upsto.gov/patft - Национальный американский патентный фонд.
48.Сайт в Internet: www.european-patent-office.org - Патентный фонд европейских стран.
49.АВОК: Вентиляция, отопление, кондиционирование и строительная теплотехника //ежемесячный научно-технический и производственный журнал.
–М. – 2008 – № 1…12.
50.Монтажные и специальные работы в строительстве //ежемесячный на-
учно-технический журнал. – М. – 2008 – № 1…12.
51.Кудрявиков Е.М. Оформление дипломного проекта на компьютере. – М.: АСВ, 2006. – 226 с.
52.Крупов Б.А. Отопительные приборы, производимые в России и в ближнем зарубежье. – М.: АСВ, 2005. – 96 с.
53.Полонский В.М. Автономное теплоснабжение. – М.: АСВ, 2007. –
152 с.
54.Ливчак И.Ф., Кувшинов Ю.Я. Развитие теплоснабжения, климатизации
ивентиляции в России за последние 100 лет. – М.: АСВ, 2004. – 96 с.
41
Приложение 1
Форма бланка задания на проектирование
Федеральное агентство по образованию Сибирская государственная автомобильно-дорожная академия
Инженерно-строительный институт Кафедра городского строительства и хозяйства
Утверждаю: |
|
|
|
|
|
||||
Зав. кафедрой |
|
|
|
|
|
||||
|
|
|
|
В.Д. Галдин |
|
|
|||
« |
» |
|
|
2010 г. |
|
|
|||
|
|
|
|
|
|
ЗАДАНИЕ |
|
|
|
|
|
|
|
|
|
на курсовой проект по дисциплине |
|||
|
|
|
|
|
«Технология и организация строительных |
||||
|
|
|
|
|
и монтажно-заготовительных процессов» |
||||
|
|
|
|
|
|
Руководитель: профессор С.В. Жаров |
|||
|
|
|
|
|
|
Студент группы |
|
: |
|
(шифр) |
(ФИО) |
|
|
Тема проекта «Подготовка, сборка и монтаж систем отопления и |
|||
вентиляции» |
|
|
|
Содержание |
|
Объем: |
Срок |
|
|
с., листы |
выполнения |
1. Пояснительная записка |
|
25…30 (А4) |
20.12 |
1.1.Введение |
|
1…2 |
09.09 |
1.2…1.4. Расчетно-аналитическая часть |
|
20…28 |
20.12 |
1.5. Заключение |
|
1..2 |
20.12 |
1.6. Список использованных источников |
|
1…2 |
10.10 |
1.7. Приложение |
|
2…3 |
20.11 |
2. Графическая часть |
|
5…6 (А2) |
25.12 |
Дата выдачи задания на проектирование 3 сентября 2009 г. Дата оценки результатов проектирования 26 декабря 2009 г.
Подпись руководителя Подпись студента
42
Приложение 2

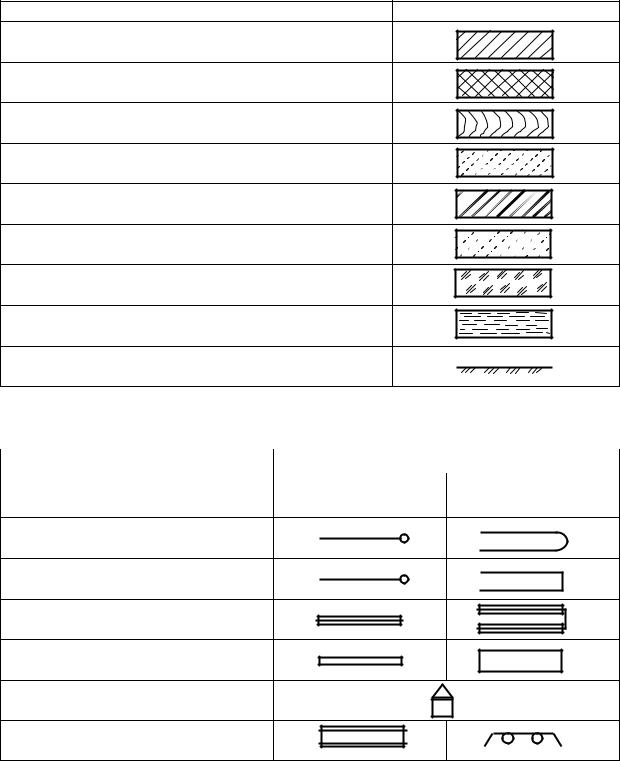

Условные графические изображения материалов и элементов систем ТГВ
Таблица П.2.1
Строительные материалы
Вид материала Обозначение
Металлы и твердые сплавы
Неметаллические материалы, в том числе волокнистые, монолитные и прессованные
Дерево
Естественный камень
Керамика и силикатные материалы
Бетон и железобетон
Стекло
Жидкости
Естественный грунт
|
Элементы систем ТГВ |
Таблица П.2.2 |
|
|
|
||
Вид элемента |
|
|
Обозначение |
|
в плане |
в разрезах |
|
|
|
||
1 |
2 |
3 |
|
Змеевик
Гладкая труба, регистр
Ребристая труба, регистр из ребристых труб, конвектор
Радиатор, панель
Калорифер
Нагревательный прибор системы лучистого отопления
43
|
|

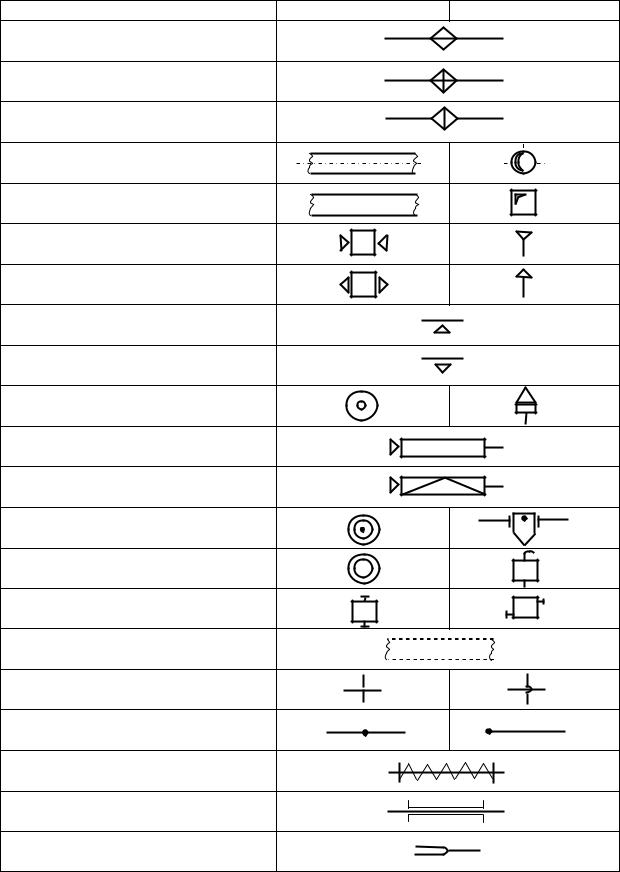

Продолжение табл. П.2.2 |
1 |
2 |
3 |
Воздухонагреватель |
|
|
Воздухоохладитель |
|
|
Фильтр-воздухоочиститель |
|
|
Воздуховод круглого сечения |
|
|
Воздуховод прямоугольного |
|
|
сечения |
|
|
Шахта для забора воздуха |
|
|
Шахта для выпуска воздуха |
|
|
Воздухозаборная решетка |
|
|
Воздуховыпускная решетка |
|
|
Дефлектор |
|
|
Приточная вентиляционная |
|
|
камера |
|
|
Кондиционер |
|
|
Грязевик |
|
|
Расширительный бак |
|
|
Отопительный котел низкого дав- |
|
|
ления |
|
|
Подпольный канал |
|
|
Пересечение трубопроводов без |
|
|
соединения |
|
|
Трубопровод со стояком |
|
|
Изолированный участок |
|
|
трубопровода |
|
|
Трубопровод в футляре |
|
|
Компенсационный патрубок |
|
|
44
|
|

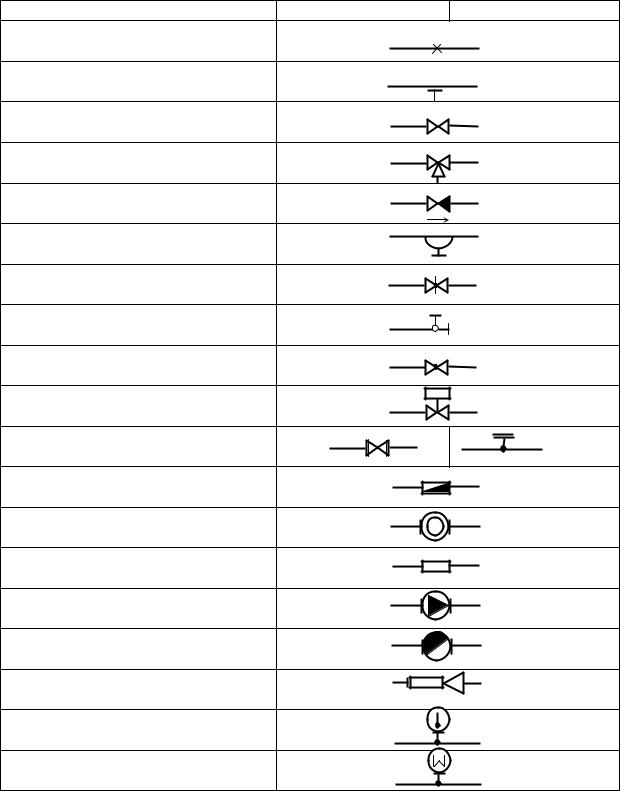

Окончание табл. П.2.2 |
1 |
2 |
3 |
Неподвижная опора |
|
|
Подвижная опора |
|
|
Запорный вентиль |
|
|
Трехходовой вентиль |
|
|
Обратный клапан |
|
|
Воздушный клапан |
|
|
Задвижка |
|
|
Концевой кран |
|
|
Проходной кран |
|
|
Клапан с электроприводом |
|
|
(регулятор) |
|
|
Кран двойной регулировки |
|
|
Расходомер, водосчетчик |
|
|
Тепловой счетчик |
|
|
Вентилятор |
|
∞ |
|
|
|
Насос |
|
|
Теплообменник |
|
|
Водоструйный элеватор |
|
|
Термометр |
|
|
Манометр |
|
|
Примечание. В таблице использованы условные обозначения элементов санитарно-технических систем по ГОСТ 21.205-93 и трубопроводов по ГОСТ
21.206-93.
45
