Материал: 10-этажный 70-квартирный жилой дом

Газоснабжение - центральное. Трубы выполняются из стальных труб. В кухнях устанавливается 4-х горелочная газовая плита. Для учета расхода газа в квартирах устанавливается счетчик газа. Для автоматического перекрытия газопровода при достижении 100запроектирован термозапорый клапан.

Отопление. Система отопления здания - центральная.

Вентиляция. Вентиляция здания запроектирована приточно-вытяжная с естественным побуждением. Приток воздуха в помещения осуществляется через открывающиеся окна, вытяжка воздуха - через внутристенные каналы кухонь и сан.узлов. Вен.каналы кухонь и сан.узлов не объединяются.

В здании запроектированы лифты марки ПП-0411Щ Щербинского лифтостроительного завода. Грузоподъемность лифта 400 кг, скорость 1 м/с. Лифты запроектированы на основании требований «Правил устройства и безопасной эксплуатации лифтов», «Правила устройства электроустановок».

1.5 Генеральный план

Проектируемый десятиэтажный жилой дом расположен в жилом комплексе г. Вологда. Рельеф местности ровный.

Здание ориентировано главным фасадом на восточную сторону. Генеральный план проектируемого жилого дома решен с учетом существующей застройки, а также обеспечения санитарных и противопожарных требований, рационального использования площадки строительства, организации движения автотранспорта.

1.6 Благоустройство

Уровень пола 1 этажа принят за относительную отметку 0,000 и соответствует абсолютной отметке 115,40 м в Балтийской системе координат.

Комплекс работ по благоустройству предусматривает устройство асфальтированных проездов, тротуаров и площадок, асфальтированной временной стоянки для легковых автомашин, площадок для отдыха детей и взрослых с гравийно-песчаным основанием.

Запроектировано озеленение территории с посадкой деревьев и кустарников и устройством газонов.

Площадка для мусорных контейнеров размещена на расстоянии 20 м от жилого дома и имеет асфальтобетонное покрытие. Также запроектирована и хозяйственная площадка.

Для отвода ливневых и талых вод с проездов и площадок выполнена вертикальная планировка методом проектных горизонталей. Водоотвод осуществляется открытым способом в пониженные места естественного рельефа.

Планировочная застройка приведена в графической части, лист 1.

Технико-экономические показатели застройки:

Площадь участка - 4950 м2;

Площадь застройки - 521 м2;

Площадь покрытий - 1520м2;

Площадь озеленения - 2909 м2.

1.7 Технико-экономические показатели здания

1.       Площадь квартир жилого здания - 4640 кв.м;

2.       Строительный объем - 12535 куб.м.

2. РАСЧЕТНО - КОНСТРУКТИВНЫЙ РАЗДЕЛ

2.1     Теплотехнический расчет ограждающих конструкций

Конструкция наружной стены показана на рисунке 1.1.

В ходе расчета определяется R0тр (минимально допустимое) и R0ф.

Должно выполняться условие:

R0ф ³ R0тр                                     (2.1)

R0тр должно быть не менее значений:

а) R0тр исходя из условий энергосбережения определяют с учетом ГСОП (градусо-сутки отопительного периода)

ГСОП = (tв - t от.пер.) ´Zот.пер.                                          (2.2)

где - tв - температура внутреннего воздуха (16-220С),

t от.пер. - средняя температура периода со среднесуточной температурой

t £ 8 0С [3],

Zот.пер. - продолжительность отопительного периода со средне суточной температурой t £ 8 0С [3],

для города Вологды t от.пер = -4,10С ; zот.пер. = 231 сут.

ГСОП = (22 +4,1) ´ 231 = 6029,1

R0тр определяем по таблице 3 [3]. Промежуточные значения определяем интерполяцией.

Для стен : R0тр = 3,009 м2 * 0С / Вт.

б) R0тр исходя из санитарно-гигиенических (комфортных) условий:

R0тр = n ´ (tв - tн) / Dtн´ aв                             (2.3)

n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций к наружному воздуху; (n = 1 для наружных стен и покрытий),

tв - расчетная температура внутреннего воздуха, tв=22 0С,

tн - расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки, обеспеченностью 0,92, tн = -320С,

Dtн - нормативный температурный перепад между температурой внутреннего воздуха и температурой на внутренней поверхности ограждающих конструкций, Dtн= 4,5 0С,

aв - коэффициент тепловосприятия, равный 8,7 Вт/м2 *0С,

R0тр = 1´ (22+32) / 4,5´8,7 = 1,354 м2*0С / Вт.

Выбираем наибольшее из двух полученных значений, т.е.

R0тр = 3,009 м2*0С / Вт.

R0ф определяется в зависимости от конструкции стены.

R0ф = 1/aв + d1/l1 +…+ dn/ln + 1/aн ,                    (2.4)

aн = 23 Вт/м2*0С ,aв = 8,7 Вт/ м2*0С

R0ф = 1/8,7 +0,02/0,87 +0,25/0,81 +0,25/0,81 + х /0,046 +0,02/0,93 +1/23= 3,009 м2*0С / Вт.

Х= 100,68 мм принимаем Х = 140 мм.

R0ф = 3,86 м2*0С / Вт > R0тр = 3,009 м2*0С / Вт - условие выполняется.

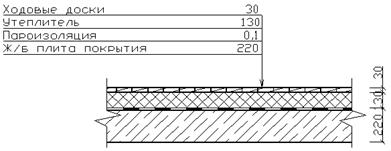

Конструкция чердачного перекрытия показана на рисунке 2.1.

Рисунок 2.1 - Конструкция чердачного перекрытия

а) Для покрытий чердачных: R0тр = 3,41 м2 * 0С / Вт,

б) R0тр исходя из санитарно-гигиенических (комфортных) условий:

R0тр = 1´ (22+31) / 4´8,7 = 1,523 м2*0С / Вт.

Выбираем наибольшее из двух полученных значений, т.е.

R0тр = 3,41 м2*0С / Вт.

R0ф = 1/8,7+0,03/0,18+0,13/2,04 + Х /0,04+1/23=3,41 м2*0С / Вт.

Х = (3,41- 0,257) ´ 0,04 = 0,126 м, принимаем Х = 130 мм.

R0ф = 3,51 м2*0С / Вт > R0тр = 3,41 м2*0С / Вт - условие выполняется.

2.2     Расчет и конструирование свайных фундаментов и ростверков

Проектируемое здание - 10-ти этажный 70-ти квартирный жилой дом с чердаком и подвалом, с продольными и поперечными несущими стенами, принят нормальный уровень ответственности, коэффициент надежности по ответственности γn=0.95. Район строительства - г. Вологда.

На фундамент передаются нагрузки от веса стены, покрытия и междуэтажного перекрытия.

Таблица 2.1 - Сбор нагрузок на междуэтажное перекрытие, кН/м2

г. Вологда относится к IV району по снеговой нагрузке.

Вес снегового покрова земли -

Коэффициент перехода от веса снегового покрова к снеговой нагрузке на покрытие - , так как уклон кровли

Нормативная снеговая нагрузка:

S0 = 0,7 ce ∙ct ∙m ∙Sg , Па,                                             (2.5)

где ce = 1,0, ct = 1,0, μ=1.

Таблица 2.2 - Сбор нагрузок на горизонтальную проекцию покрытия

Таблица 2.3 - Сбор нагрузок на 1м2 чердачного перекрытия, кН/м2

Вес стены:

,                                                      (2.6)
