10-этажный 70-квартирный жилой дом

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1.1 Объемно-планировочное решение

.2 Конструктивное решение здания

.3 Внешняя и внутренняя отделка

.4 Инженерное оборудование

.5 Генеральный план

.6 Благоустройство

.7 Технико-экономические показатели здания

. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ

.1 Теплотехнический расчет ограждающих конструкций

.2 Расчет и конструирование свайных фундаментов и ростверков

.3 Расчет лестничного марша

.3.1 Определение нагрузок и усилий

.3.2 Предварительное назначение размеров сечения марша

.3.3 Подбор сечения продольной арматуры

.3.4 Расчет наклонного сечения на поперечную силу

.4 Расчет площадочной плиты

.4.1 Определение нагрузок и усилий

.4.2 Расчет полки плиты

.4.3 Расчет лобового ребра

.4.4 Расчет наклонного сечения лобового ребра на поперечную силу

.5 Сравнение и выбор кровельного материала

. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Технологическая карта на работы «0» цикла

.1.1 Область применения

.1.2 Технология и организация строительного процесса

.1.3 Материально - технические ресурсы

.1.4 Выбор крана

.1.5 Выбор копровой установки

.1.6 Техника безопасности

.1.7 Технико-экономические показатели

. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

.1 Общие данные

.1.1 Характеристика условий строительства

.1.2 Природно-климатические условия строительства

.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

.2.1 Подготовительный период

.2.2 Основной период строительства

.3 Стройгенплан

.4 Расчет численности персонала строительства

.5 Расчет временных зданий и сооружений

.6 Расчет потребности в коммунальном обеспечении

.6.1 Расчет потребности в воде

.6.2 Расчет потребности в электроэнергии

.6.3 Расчет потребности в сжатом воздухе

.6.4 Расчет потребности в тепле

.6.5 Расчет потребности в транспортных средствах

.7 Расчет площадей складов материалов, изделий и конструкций

.8 Технико-экономические показатели

. БЕЗОПАСНОСТЬ ПРОЕКТА

.1 Проектирование мер безопасности при организации земляных работ

.2 Расчет устойчивости откоса котлована

.3 Меры пожарной безопасности на стройплощадке

. ЭКОЛОГИЧНОСТЬ ПРОЕКТА

.1 Мероприятия по охране окружающей среды в процессе строительства

.2 Мероприятия по охране окружающей среды по окончании строительства и при эксплуатации

.3 Мероприятия по удалению твердых бытовых отходов

.4 Расчет количества контейнеров для ТБО

.5 Мероприятия по предотвращению загрязнения грунтовых вод

ЗАКЛЮЧЕНИЕ

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

ВВЕДЕНИЕ

Строительство - это пожалуй одна из главных отраслей народного хозяйства нашей страны, позволяет обеспечивать создание новых, расширение и реконструкцию существующих основных фондов. Капитальное строительство имеет огромное значение в решении социальных и экономических задач. В связи с этим в нашем государстве разработана стратегия развития ипотечного жилищного кредитования до 2020 года. Настоящая Стратегия разработана в соответствии с целевыми показателями и задачами государственной политики по развитию рынка жилья и ипотечного жилищного кредитования. Целями Стратегии являются: формирование у участников рынка ипотечного жилищного кредитования единых ориентиров в отношении принципов, ожиданий и долгосрочных перспектив развития этого рынка.

Многие промышленные преобразования, на транспорте и в других областях производства тесно связано со строительством. От реализации программ капитального строительства зависит успех будущего расширения производственных мощностей и улучшения социально бытовых условий населения.

В строительстве непрерывно происходят серьезные структурные изменения. Увеличивается удельный вес возведения объектов непроизводственного назначения, существенно выросли объемы реконструкции зданий, сооружений, новых микрорайонов, а также требования, которые предъявляются к качеству работ, защите окружающей среды, продолжительности инвестиционного цикла строительства каждого объекта. Появляются новые взаимные интересы между участниками строительства, возникают элементы состязательности и конкуренции. Разительно изменился размер цен, заработной платы, ресурсопотребления. В условиях современной рыночной экономики более ощутимыми становятся результаты принимаемых строителями решений. К современным требованиям, предъявляемым к инженеру-строителю, относится и умение работать с новейшими компьютерными программами.

Реализация задач по последовательному усовершенствованию материально-технической базы общества и повышению благосостояния общества требует постоянного увеличения объемов строительства в различных отраслях народного хозяйства.

Особенно наглядно данный фактор становится заметным в социальной сфере.

Все же достигнутые объемы возведения жилых зданий далеко не удовлетворяют потребности населения. В связи с вышеизложенным в данном проекте разработан 10-ти этажный 70-ти квартирный жилой дом. Цели которые преследуют строительство это обновление ветшающего жилищного фонда города Вологды и частичное решение проблемы обеспечения населения комфортным жильем.

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

1.1 Объемно-планировочное решение

Настоящим проектом предусматривается строительство 10-ти этажного 70-ти квартирного жилого дома с чердачным помещением и подвалом, размерами в осях 14,50х27,60м.

Проектируемый жилой дом 1-подъездный. Вход в подъезд расположен со двора. В здании запроектированы одно-, двухкомнатные квартиры, площадью от 33,86м2 до 50,31м2. В каждой квартире предусмотрено устройство лоджии или балкона.

1.2 Конструктивное решение здания

Конструктивная схема здания - с продольными и поперечными несущими стенами. Основные несущие конструкции здания - это наружные и внутренние кирпичные стены, выполненные из керамического кирпича.

Толщина наружных стен принята 680 мм с эффективным утепляющим слоем внутри. Внутренние стены выполнены сплошные, толщиной 510 мм, 380 мм и 250 мм. Перегородки - пазогребневые, толщиной 65 мм.

Роль горизонтальной диафрагмы жесткости выполняет перекрытие, связь которого со стенами выполняется при помощи анкеров. Перекрытие - железобетонные многопустотные плиты. Устойчивость несущего остова зависит от устойчивости стен, жесткости перекрытия и надежной связи между всеми элементами. Вертикальная пространственная жесткость обеспечивается за счет перевязки стен.

Фундаменты приняты свайные, по сваям запроектирован монолитный железобетонный ростверк, стены подвала - фундаментные бетонные блоки.

Конструкция крыши - плоская с покрытием полимерной мембраной Экстроруф.

Окна приняты ПВХ с тройным остеклением.

Под здание запроектированы свайные фундаменты, из забивных ж/б свай сечением 350х350мм по серии 1.011.1-10, в.1, длиной 10,3 м. Расчет свай представлен в расчетно-конструктивном разделе.

Ростверки - монолитные ж/б ленточные из бетона класса В15, по морозостойкости F50, водонепроницаемость W4 с армированием пространственными арматурными каркасами из арматуры класса А400.

Под ростверком предусмотреть подушку из уплотненного непучинистого песчаного грунта толщиной 300 мм. Верх ростверка находится на отметке -2,74 м.

Кладку стен подвала из бетонных блоков следует выполнять с учетом требований:

горизонтальные и вертикальные швы и пазы между блоками заполнять цементным раствором М50 на всю толщину стены и высоту шва, толщина горизонтальных и вертикальных швов - не более 20мм;

перевязку блоков выполнять по серии 2.110-1 вып.1 деталь 19;

в углах здания, в местах примыкания внутренней стены подвала к наружной через два ряда блоков уложить арматурные сетки ф6 с ячейками 100мм (серия 2.110 вып.1 деталь 19);

монолитные участки в стеновых блоках выполнять из бетона кл. В7,5 (во внутренних стенах подвала, не соприкасающихся с грунтом - кладкой из кирпича керамического рядового полнотелого обыкновенного).

Для защиты конструкций фундаментов и стен от воздействия грунтовых вод проектом предусмотрена гидроизоляция из двух слоев гидроизола на битумной мастике и из цементного раствора состава 1:2 толщиной 20 мм.

Для отвода поверхностных вод по периметру здания устраивается отмостка шириной 1000 мм (уплотненный грунт, крупнозернистый песок, фигурный камень).

Запроектирован дренаж жилого дома, сброс которого предусмотрен в существующую ливневую канализацию.

Сеть дренажа запроектирована из асбестоцементных перфорированных труб ф150мм и полиэтиленовых двухслойных профилированных труб ф200мм.

После монтажа инженерных коммуникаций все оставленные для отверстия в наружных и внутренних стенах заделываются бетоном с обеспечением герметичности вводов.

В проекте принят вариант многослойной кладки. Наружные стены 680мм. Наружная верста выполняется из керамического облицовочного кирпича марки М125. Внутренняя верста выполняется из полнотелого керамического кирпича М100. В качестве утеплителя принят пенопласт толщиной 50мм.

Кирпичную кладку выполнить с полным заполнением горизонтальных швов:

с наружной стороны под расшивку швов;

со стороны утеплителя «в подрезку»;

с внутренней стороны в пустошовку.

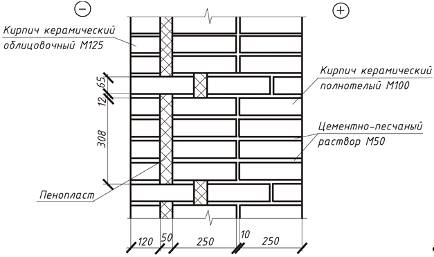

Рисунок 1.1- Конструкция наружной стены

Внутренние стены - сплошной кладки из красного керамического полнотелого кирпича марки М100 толщиной 510 и 380 мм. В местах прохождения вентканалов в количестве 2 и более укладывать сетки из проволоки В500 с ячейкой 5050мм через 3 ряда кладки. В трех верхних рядах под перекрытием сетку укладывать в каждом ряду. В местах открытия вентканалов 3 и более в несущих стенах укладывать перемычки под плиты перекрытия.

Пазогребневые гипсовые перегородки и конструкции ставят не на бетонное основание перекрытия, а на готовую стяжку пола.

В качестве монтажного клея при работе с обычными плитами применяется шпаклевка «Фугенфюллер», а с гидрофобизированными - «Фугенфюллер-гидро».

Чтобы пазогребневая конструкция получилась достаточно жесткой, плиты укладываются «вразбежку», причем пазом как вверх, так и вниз.

Укладка пазом вверх предпочтительнее, поскольку при этом шпаклевка в пазогребневом соединении распределяется более равномерно. В таком случае у пазогребневых плит первого ряда необходимо срезать гребень.

Вертикальные швы пазогребневых гипсовых плит, находящиеся по соседству с дверным проемом, не должны располагаться ближе, чем в 20 см от кромки проема.

В местах пересечения и углах плиты укладываются с поочередным перекрыванием стыков нижних рядов. Швы заделываются шпаклевкой «Кнауф Фугенфюллер», а чтобы при последующей отделке улучшить адгезию поверхности, применяют грунтование такими составами, как «Кнауф Тифенгрунд».

Обычно перегородки из ПГП крепятся к несущим перекрытиям жестко, с помощью дюбелей, а зазор между потолком и верхним рядом плит заделывается шпаклевкой.

Для улучшения звукоизоляционных свойств перегородки можно использовать так называемое эластичное присоединение. В этом случае с помощью шпаклевки наклеивают прокладку (толщиной 3-5 мм) из пробки, битумированного войлока или ДВП низкой плотности. Такая прокладка гасит звуковые колебания, проходящие через несущие конструкции здания. Как обычные, так и влагостойкие пазогребневые плиты выпускаются двух типоразмеров: 667-500 и 900-300 мм.

Перемычку над дверной коробкой устраивают из 2-3 стержней арматуры, залитых гипсовым раствором.

В проекте разработан вариант сборного железобетонного перекрытия из плит с круглыми пустотами (серия 1.141-1 вып. 60 и 63). Спецификация элементов перекрытия приведена в графической части, лист 4. Они придают сооружению пространственную жесткость, воспринимая все приходящиеся на них нагрузки, а также обеспечивают тепло- и звукоизоляцию помещений. Одновременно выполняют несущие и ограждающие функции. Плиты перекрытия анкеруются между собой и с несущими стенами через один шов. В продольных боковых гранях плит предусматривается устройство круглых углублений, которые после замоноличивания стыка между плитами перекрытий образуют шпоночный шов, гарантирующий совместную работу на сдвиг в вертикальном и горизонтальном направлениях.

Плиты укладывать на стены по выровненному слою цементного раствора М-100 с тщательной заделкой швов между ними. Величина опирания на стены не менее 120мм. В местах опирания на стены уложить арматурную сетку ф5мм с размерами ячейки 70 70мм.

Необходимые отверстия в плитах для пропуска сетей инженерного оборудования просверлить по месту, не нарушая несущих ребер, с последующей заделкой их цементным раствором М100. В уровне перекрытия на каждой трубе предусмотрены металлические гильзы из обрезков труб большего диаметра или кровельной стали. Зазор между трубой и гильзой зачеканивается паклей, смоченной в гипсовом растворе. Зазор между гильзой и конструкцией перекрытия заделывается жестким цементно-песчаным раствором на всю толщину перекрытия. Места прохода канализационных стояков из пластмассы через перекрытия заделаны цементным раствором М-100 на всю толщину. Участок стояка выше перекрытия на высоту 8-10см (до горизонтального отводного трубопровода) защищен цементным раствором толщиной 2-3см. Перед заделкой стояка раствором трубы обертываются без зазора рулонным гидроизоляционным материалом.

В проектируемом здании кровля плоская. По ж/б плите укладывается слой пароизоляции, затем утеплитель пенополистирол экструдированный. По верх утеплителя для создания уклона уложен керамзитовый гравий, по нему выполнена стяжка из цементно-песчаного раствора. По стяжке укладывают полимерную мембрану Экстроруф.

По периметру кровли выкладывается парапет высотой 900 мм и толщиной 380 мм.

Для сообщения между этажами в проекте разработана ж/б лестница, состоящая из лестничного марша и лестничной площадки. Ширина проступи 300 мм, подступенка - 150 мм. Ширина лестничного марша принята 1200 мм.

В проекте приняты ПВХ окна [31]. Окна приняты тройного остекления (листовое стекло и стеклопакет).

Оконный блок закрепляют в оконном проеме при помощи рамных дюбелей. Также по периметру окна проставляется уплотняющая лента. Швы между окном и простенком заполняют монтажной пеной.

Двери приняты по ГОСТ [23] и [24].

Спецификация окон и дверей приведена в графической части проекта, лист 2.

1.3 Внешняя и внутренняя отделка

Наружная кладка стен выполняется керамическим облицовочным кирпичом марки М125. Кладка ведется под расшивку.

Подоконные фартуки-сливы выполнить из оцинкованной кровельной стали.

Покрытие кровли - полимерная мембрана Экстроруф.

На лестничной клетке потолок оштукатуривается и наносится клеевая побелка. Во всех помещениях чердака сначала осуществляется затирка потолков, потом - известковая побелка. Во всех остальных помещениях сделать затирку швов и окрасить вододисперсионными красками.

На лестничных клетках: оштукатурить и покрасить масляной краской на высоту h=1,8 м, выше - клеевая побелка.

Все помещения чердака: затирка и известковая побелка.

Все помещения подвала: оштукатурить и окрасить вододисперсионными красками.

Общие комнаты, спальни, прихожие, кладовые: оштукатурить и оклеить обоями.

Санузлы: поверхность облицевать керамической плиткой на высоту h=1,8м, дальше клеевая побелка.

Кухни: поверхность стены облицевать керамической плиткой между напольными и навесными шкафами и приборами по всей длине кухонного фронтона на высоту h=0,6м. включая боковые стенки. Остальная поверхность стен оклеивается обоями на всю высоту.

Экспликация полов представлена в графической части, лист 2.

1.4 Инженерное оборудование

В данном проектируемом жилом доме трубы холодного водоснабжения выполняются из стальных труб. Стояки, подводки к приборам, трубы горячего водоснабжения выполняются из труб PPRS по ТУ 2248-006-41989945-98. Водопровод данного здания подключен к существующей водопроводной сети города. Сети водопровода запроектированы из полиэтиленовых труб. Смотровые колодцы приняты из сборных ж/б элементов по типовому проектному решению 901-09-11.84. Для учета воды на вводе водопровода установлен водомерный узел с крыльчатым счетчиком ВСХ-40.

Отвод сточных вод от санитарных приборов осуществляется внутренней системой канализации через выпуски в дворовую сеть. Сети канализации запроектированы из асбестоцементных безнапорных труб. Смотровые колодцы приняты из сборных ж/б элементов по типовому проектному решению 902-09-22.84.
