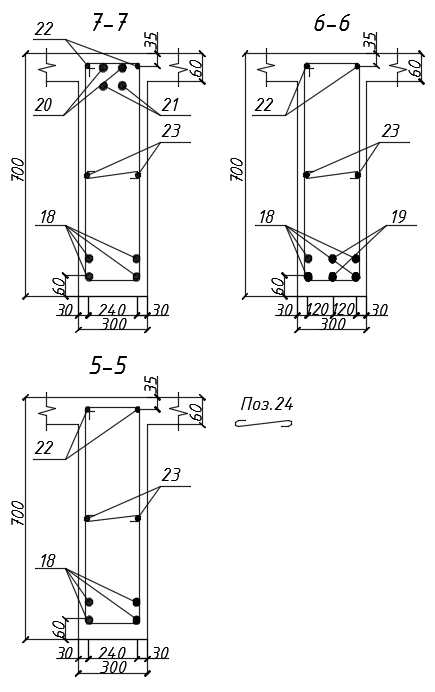

Для того, щоб обриваючі стержні в точках теоретичних обривів працювали з розрахунковим опором f_ywd, їх треба продовжити на величину анкерування W. Фактичні обриви цих стержнів виробляються на відстанях W вліво і вправо від точок теоретичного обриву . Розміри W визначаються за формулою

W = Q/2q_sw+5d;

q_sw = f_ywd•A_sw/s – інтенсивність поперечного армування

q=285•157/200=223,72Н/мм;

W₁=W₄=203,15•10³/2•223,72+5•20=554,027мм<30d=30•20=600мм;

Приймаємо W₁=W₄=600мм;

W₂=W₃=281,81•10³/2•223,72+5•20=729,82мм>30d=30•20=600мм;

Приймаємо W₂=W₄=740мм;

W₆=W₇=281,81•10³/2•223,72+5•22=739,82мм>30d=30•22=660мм;

Приймаємо W₆=W₇=740мм;

W₅=W₈=50,31•10³/2•223,72+5•22=222,42мм<30d=30•22=660мм;

Приймаємо W₆=W₇=660мм.
