І. Конструктивна схема перекриття

Головні балки розташовуються поперек споруди по осях 2, 3, а другорядні — вздовж споруди (рис. І.1.).

Плита перекриття — шестипролітна, середня величина кожного прольоту в осях дорівнює

l_m=12000/6=2000мм.

Приймаємо розміри всіх середніх прольотів l­₂,…, l₅=2,05м.

Тоді розмір крайніх прольотів буде

l₁=(12-2,05•5)/2=1,9м.

Різниця між розмірами середніх і крайніх прольотів плити

(l₂-l₁)/l₂•100%=(2,05-1,9)/2,05•100%=7,31%.

Товщину плити попередньо призначаємо, виходячи з корисного навантаження і розміру прольотів відповідно умові

h=(1/25…1/40)•l₂;h=(1/25…1/40)•2050=82…51,25мм.

Приймаємо h=70мм.

Другорядна балка є трьохпрольотна. Середня величина кожного прольоту

l_m=18,2/3=6.067м.

Середні прольоти балки приймаються однаковими, тобто l­₂ = 6,2 м, тоді розмір крайніх прольотів

l₁=(18,2-6,2•1)/2=6,0 м.

Різниця між розмірами прольотів другорядної балки

(l₂-l₁)/l₂•100%=(6,2-6,0)/6,2•100%=3,23%<10%.

Визначаємо розміри поперечного перерізу балки h×b:

- висота ребра

h=(1/12…1/20)l₂;h=(1/12…1/20)•6200=516,67…300мм, приймаємо h=450мм,

- ширина ребра

b=(1/2…1/3)h; b=(1/2…1/3)•450=225…150мм, приймаємо b=200мм.

Головна балка є двохпрольотна, розмір її прольотів залежить від прольотів плити і їх кількості.

Крайні прольоти

l=l₁+2l₂=1,9+2,05•2=6,0м.

Визначаємо розміри поперечного перерізу балки h×b:

- висота ребра

h=(1/8…1/12)l; h=(1/8…1/12)•6000=750…500мм, приймаємо h=600мм,

- ширина ребра

b=(1/2…1/3)h; b=(1/2…1/3)•600=300…200мм, приймаємо b=200мм.

ІІ. Проектування монолітної плити

ІІ. 1 Збір навантаження

Для даної конструктивної схеми визначимо навантаження на перекриття.

Таблиця ІІ.1.

Навантаження на 1 м² монолітної залізобетонної плити перекриття

Іі.2. Розрахункова схема, прольоти і визначення зусиль

Для розрахунку плити умовно вирізається смуга шириною 1 м, завантажена навантаженням з 1м² перекриття.

Величини розрахункових прольотів плити приймаються рівними:

- для середніх прольотів — відстань між гранями другорядних балок (рис. ІІІ.1.)

l₀₂=l₂-b=2050-200=1850 мм,

- для крайніх прольотів — відстані від грані крайньої другорядної балки до рівнодійної епюри тиску на стіні.

l₀₁=l₁-200-(b/2)+(1/2)с=1900-200-200/2+(1/2)•120=1660 мм,

- де l₂, l₁ — проліт плити відповідно в осях опор і від внутрішньої грані до осі другорядної балки.

Рис. ІІ.1. Визначення розрахункових прольотів плити

Повне розрахункове навантаження на 1м² плити

q=g+v=11,79кН/м2.

q=11,79кН/м²·1м=11,79кН/м

Розрахункове зусилля з врахуванням їх перерозподілу внаслідок пластичних деформацій в бетоні визначаються відповідно до розрахункової схеми (рис. ІІ.2.):

- в крайньому прольоті:

;

- на грані першої проміжної опори В:

;

- в середніх прольотах і на гранях середніх опор:

.

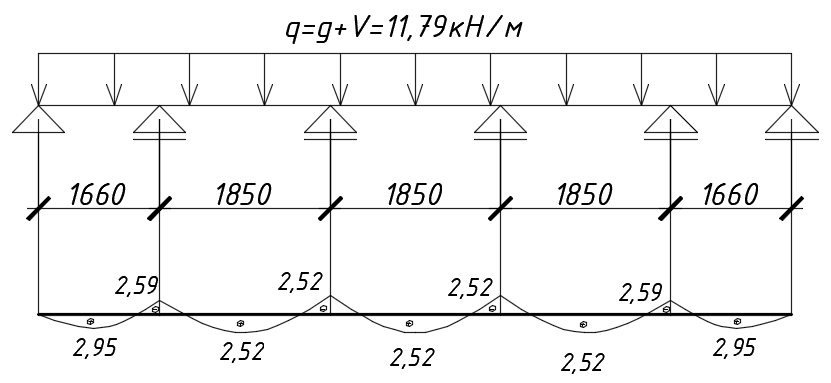

Рис. ІІ.2. Розрахункова схема і епюра згинальних моментів

Іі.3. Розрахунок міцності нормальних перерізів

Задаємося бетоном класу C20/25; його розрахунковий опір стисненню f_cd=14,5 МПа.

При згинальному моменті в крайньому прольті М₂=2,95кН•м і при армуванні плити зварними рулонними сітками з повздовжньою робочою арматурою класу

Вр-1 ,f_yd=410Мпа.

Попередньо прийняту товщину плити уточняємо по найбільшому згинальному моменту. Для цього визначимо робочу зону перерізу.

Приймаємо b=1000мм, α_m.опт=0.09

,

При захисному шарі бетону 10мм, передбачуваним діаметром дроту 10мм відстань від її центра ваги до верхньої грані плити а’=10+10/2=15мм.

Тоді потрібна висота плити

h=d+а’=43,96+15=58,98мм.

Приймаємо h=60мм.

Тоді

d=60-15=45мм.

Для смуги І

У крайніх прольотах

ξ_lim=ε_cu3/(ε_cu3+ε_s0)=0,0031/(0,0031+0,0023)=0,57

α_т ‹0,57.

ξ=1-√[1-2•α_m]=1-√[1-2•0,101]=0,106‹ξ_lim=0,57

Коефіцієнту α_m=0,101 відповідає значення коефіцієнта ζ=0,947

A_S=

В середніх прольотах і на гранях середніх опор

α_т

Коефіцієнту α_m=0,088 відповідає значення коефіцієнта ζ=0,95.

A_S=

Для смуги 2 при плитах, облямованих балками по периметру, площа перерізу поздовжньої арматури зменшується на 20%:

- у крайніх прольотах

A_S1=169,06•0,8=135,24мм²;

- у середніх прольотах і на гранях середніх опор

A_Sт=147,98•0,8=118,38мм².

Іі.4. Армування плити зварювальними рулонними сітками з повздовжньою робочою арматурою класу Вр-1.

Для смуги І. Розрахункова площа перерізу арматури в середніх прольотах

A_S1=147,38мм². По сортаменту приймаємо сітку С1 А₁. Площа робочих стержнів С1 - A_S1=157>147,38мм².

Розрахункова площа перерізу арматури в крайніх прольотах A_S2=169,06мм². По сортаменту приймаємо сітку С2 А₁. Площа робочих стержнів С2 - A_S2=196>169,06мм², тобто більше потрібної.

При відстані між головними балками і прольоті другорядних балок 6,0м, а також ширині ребра головної балки 0,2м, між ними можна укласти сітки:

Три основні С1 та С2 шириною:

А₁= +2∙0,025=2,016м;

де 0,1 – довжина напуску сіток, м; 0,025 – довжина вільних кінців розподільних стержнів,м.

Приймаємо ширину сіток С1 та С2 – 2,00мм, тобто умова напуску сіток забезпечена.

Для смуги ІІ. Розрахункова площа перерізу арматури в середніх прольотах A_S3=118,38мм². По сортаменту приймаємо сітку С А₃. Площа робочих стержнів С3 - A_S3=131>118,38, тобто більше потрібної.

Розрахункова площа перерізу арматури в крайніх прольотах A_S4=135,24мм². По сортаменту приймаємо сітку С4 А₁. Площа робочих стержнів С4 - A_S4=131>135,24мм², <5%, що дозволяється.

При відстані між головними балками і прольоті другорядних балок 6,6м, а також ширині ребра головної балки 0,2м, між ними можна укласти сітки:

Три основні С3 та С4 шириною:

А₃= +2∙0,025=2,063;

Приймаємо ширину сіток С3 – 2050мм, умова напуску сіток забезпечена.

Іі.5. Армування плити в’язаними сітками (окремими стержнями)

Для смуги І

У крайніх прольотах

ξ_lim=ε_cu3/(ε_cu3+ε_s0)=0,0031/(0,0031+0,0023)=0,57

α_т ‹0,57.
