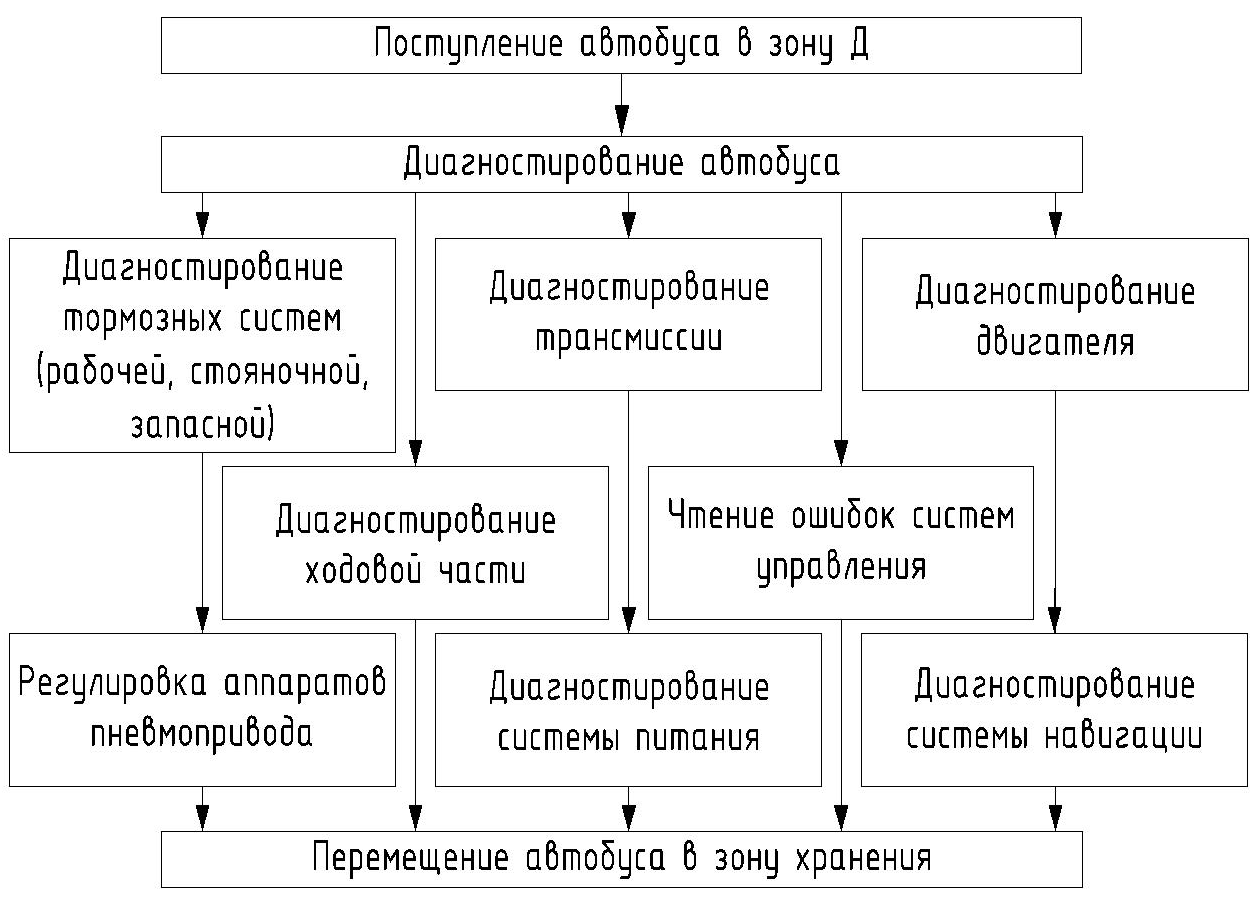

Схема укрупненного технологического процесса диагностики автобусов, позволяющая представить возможные пути движения при проведении диагностики представлена на рисунке 4.3.
Рисунок 4.3 — Схема технологического процесса в зоне Д
После поступления автомобиля на пост ТО, производится определение неисправностей возникших за время его эксплуатации, после чего на автомобиле производится выполнение ремонтных операций по снятию узлов электрооборудования, при необходимости ремонта, выполняется снятие узлов элементов электрооборудования, узлы отправляются на электротехнический участок. На электротехническом участке выполняется полный перечень ремонтных работ по ремонту, наладке и регулировке электрооборудования, а также испытанию и проверке генераторов и стартеров с применением стенда Э 250 07.

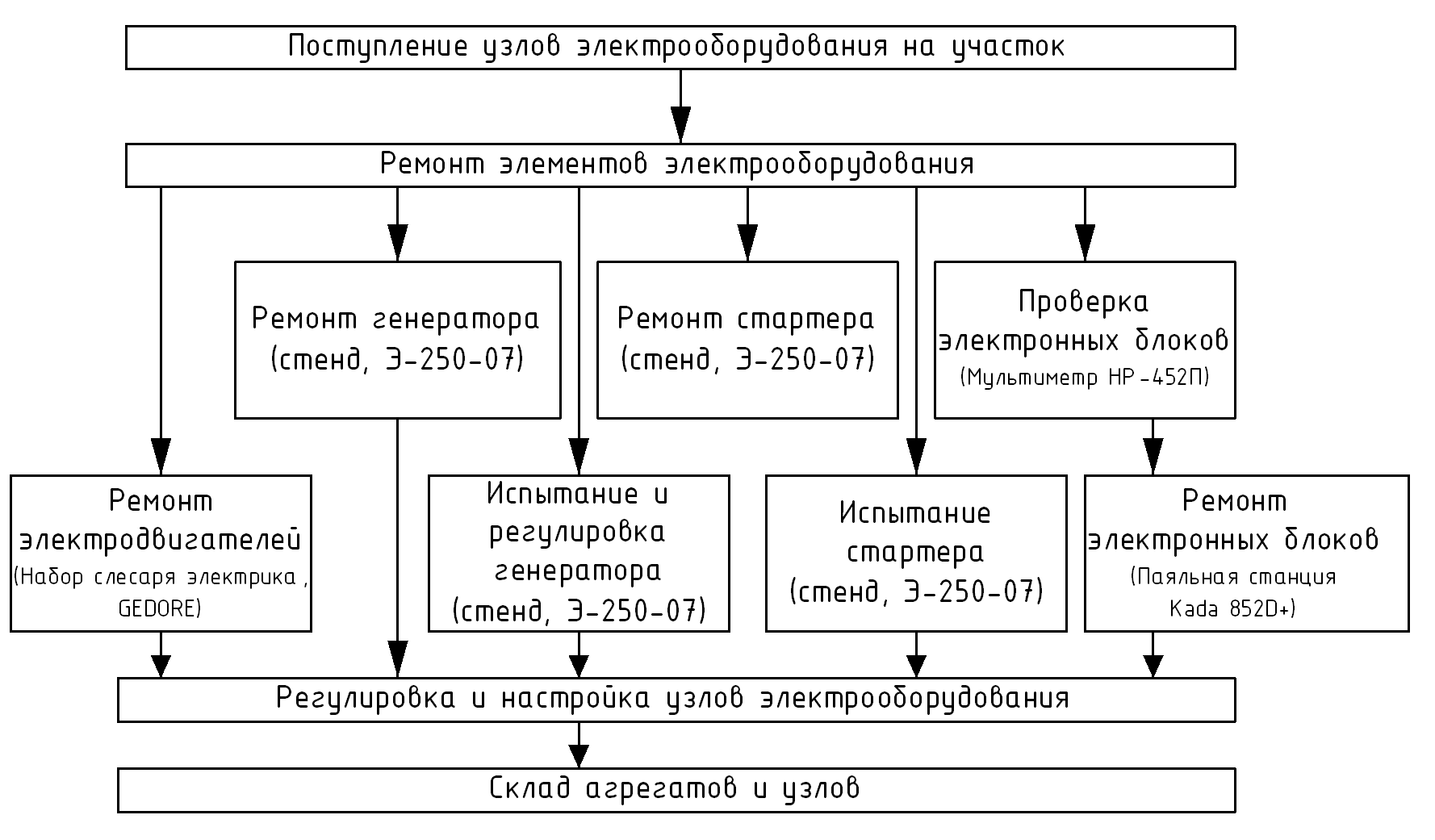

Схема укрупненного технологического процесса в электротехническом участке, позволяющая представить возможные пути движения при проведении ремонта электрооборудования автобуса представлена на рисунке 4.4.
Рисунок 4.4— Схема технологического процесса в электротехническом участке
5.1.1 Назначение и исходные данные для проектирования электротехнического участка. Электротехнический участок предназначен для выполнения ремонта электрооборудования автомобилей, стартеров, генераторов и других элементов, регулировки и испытания электрооборудования.
Площадь электротехнического участка Fэлт = 33,37 м2.
Согласно расчетам приведенным в пунктах 1.1-1.8 были получены данные годового объема работ, состава работающих, режима работы, результаты расчета агрегатного участка сведенные в таблицу А.3, А.4 и А.5.
Согласно расчетам приведенным в пунктах 1.1-1.6 были получены данные годового объема работ, состава работающих, режима работы электротехнического участка сведенные в таблицу А.4 и А.5.
Данные по расчётам и функционированию электротехнического участка представлены в таблице 5.1.
Таблица 5.1 – Анализ функционирования электротехнического участка
Наименование показателя |
Обозначение |
Величина показателя |
Площадь участка, м2 |
Fагр |
32,25 |
Режим работы участка: |
|
|
число рабочих дней в году |
Др.г. |
365 |
число рабочих смен в сутки |
С |
2 |
Период выполнения работ, ч. |
Тс |
8 |
Численность исполнителей, чел. |
Ршт |
3 |
Число рабочих мест, ед. |
Хр |
2 |
Годовой объем работ, чел.-ч |
ТТ |
5671,69 |
Количество единиц основного технологического оборудования, ед. |
N |
14 |
Суммарная площадь технологического оборудования участка, ед. |
S |
7,98 |
Мощность энергоприемников, кВт |
Nу |
29,55 |
Явочное количество рабочих определяется по формуле
Рi_т = Тi / Фi_м, (5.2)
где Фi_м - годовой фонд времени явочного рабочего, ч.
Штатное количество рабочих определяется по формуле
Рi_ш = Тi / Фi_р, (5.3)
где Фi_р - годовой фонд времени штатного рабочего, ч.
Расчет количества рабочих, выполняющих работы по ремонту электрооборудования автомобилей получаем:
Рэлт_т = 5671,69 / 2070 = 2,74 3 чел,
Рэлт_ш = 5671,69 / 1860 = 3,05 3 чел.
Диагностирование, является необходимым элементом производственных процессов ТО, ТР и накладывает определенные требования на расположение диагностических постов и зон. Зона диагностирования располагается смежено с зоной ТР.
Все современные АП оснащены необходимым диагностическим оборудованием. Диагностирование выступает связующим звеном управления технологическими процессами ТО и ТР. Диагностирование автобусов производится для определения или уточнения причин неисправностей (проверка и регулировка углов установки управляемых колес, динамическая балансировка колес, проверка работоспособности систем электрооборудования и питания, мощности двигателя), при ТО и ТР двигателя, электрооборудования, ходовой части переносными приборами непосредственно на постах ТО и ТР, перед отправкой автобуса на линию для проверки качества обслуживания и ремонта, для своевременного выявления неисправностей и определения причин неисправностей.
Выполнение указанных функций осуществляется специализированной зоной диагностирования. Такая зона должна быть оснащена всем необходимым диагностическим оборудованием, обеспечивающим углубленную проверку технического состояния автобуса.
Данные по функционированию зоны Д представлены в таблице 5.1.
Таблица 5.1 – Анализ функционирования зоны Д
Наименование показателя |
Обозначение |
Величина показателя |
Площадь зоны, м2 |
FД |
180 |
Режим работы зоны: |
|
|
число рабочих дней в году |
Др.г. |
365 |
число рабочих смен в сутки |
С |
1 |
Период выполнения работ, ч. |
Тс |
8 |
Численность исполнителей, чел. |
Ршт |
2 |
Число рабочих мест, ед. |
Хр |
1 |
Годовой объем работ, чел.-ч |
ТТ |
1586,08 |
Количество единиц основного технологического оборудования, ед. |
N |
13 |
Суммарная площадь технологического оборудования зоны, ед. |
S |
11,93 |
Мощность энергоприемников, кВт |
Nу |
33,33 |
Расчет количества рабочих, выполняющих работы в зоне Д получаем:
РТР_т = 1586,08/ 2070 = 0,77 1 чел,
РТР_ш = 1586,08 / 1860 = 0,85 1 чел.
Участок электротехнического располагаются в производственном корпусе, рядом участок электротехнический, зона ТО и склад промежуточного хранения. Участок имеет одно рабочее место и 9 единиц технологического оборудования. Толщина перегородок составляет 150 мм. Высота производственного помещения зоны диагностирования составляет 6000 мм. Стационарное оборудование представлено в виде верстака, стенда и стеллажа. Верстак расположен на расстоянии 0,5 м от стены не ближе 1 м от другого оборудования, стеллаж расположен в плотную к стене.
Участок электротехнический оборудован инструментальной тележкой и специализированным оборудованием предназначенным для проведения работ в соответствии с технологическим процессом с целью повышения пропускной способности.
На участке электротехническом установлена приточно-вытяжная вентиляция закрытого типа с местными отсосами воздуха от стендов по ремонту топливной аппаратуры.
Оборудование расположено на участке в соответствии со схемой технологического процесса.
