Материал: Вторичный источник электропитания

Температура окружающей среды от 213 до 398 К

При регулировке выходного напряжения  с помощью переменного резистора RP, включенного по схеме на (рис.2), ток выходного делителя I_д не изменяется. В качестве источника опорного напряжения был выбран стабилитрон 2С133А. Сопротивление резистора R5

Выбираем по ГОСТ из ряда Е24: R5=82 Ом

Максимальный ток через резистор R5

Максимальная мощность, рассеиваемая на резистореR5

Выбираем резистор С2 23(см.приложение 1 п.2.) 82 Ом с двойным запасом по мощности ().

Ток через резистор R4 при  принимаем равным

Выбираем по ГОСТ из стандартного ряда E24: R4=820 Ом, тогда

Максимальная мощность, рассеиваемая на резисторе R4

Выбираем резистор С2 23(см. приложение 1 п.2.) 820 Ом с двойным запасом по мощности ().

Определяем максимальное значение тока в цепи эмиттера, примерно равное току цепи коллектора транзистора VT2.

При

При

Мощность, рассеиваемая на транзисторе VT2при и .

Где

В качествеVT2 выбираем транзистор 2T602A(см.приложение 1 п.4.), у которого: .

Ток  через резистор R3 должен быть не менее .

Принимаем , тогда R3=R4=820Ом,следовательно . Определяем максимальный ток, протекающий в цепи эмиттера транзистора VT4.

Максимальная мощность, рассеиваемая на транзисторе VT4

где

Выбираем транзистор 2T312В (см.приложение 1 п.4.), у которого:

.

Определяем максимальное значение тока базы транзистора VT4:

Так как <0.5 мА, то количество транзисторов принимаем равным 3 (VT1,VT2 и VT4).

Определяем ток коллектора транзистора VT5:

принимаем

Максимальное напряжение на транзисторе VT5

где напряжение базаэмиттер составного транзистора.

Максимальная мощность, выделяемая на транзисторе VT5

В качестве VT5 выбираем транзистор КТ315Ж (см.приложение 1 п.4.), у которого:

Максимальное значение тока  через транзистор VT3и резистор R2 равно мА.Напряжение на R2

напряжение база-эмиттер транзистора VT3

В качестве VT3выбираем транзистор p-n-p.

Сопротивление резистора R2

Выбираем по ГОСТ из стандартного ряда E24: R2=680 Ом,

Мощность, рассеиваемая на R2

Выбираем резистор С2 23(см.приложение 1 п.2.)680 Ом.

Максимальное напряжение на транзисторе VT3

Максимальная мощность, рассеиваемая на транзисторе VT3

В качествеVT3 выбираем транзистор КT361Б(см.приложение 1 п.4.), у которого:

.

Минимальное напряжение на транзисторе VT3

Сопротивление резистора R1найдем из условия, чтобы минимальный ток через него

Выбираем по ГОСТ из стандартного ряда E24: R1=1.5кОм,

Максимальный ток через него

Получим максимальную мощность через резистор R1

Выбираем резистор R1=1.5 кОм типа С2 33(см.приложение 1 п.2.)с двойным запасом по мощности ().

.6 Расчет выходного делителя

Определим общее сопротивление выходного делителя.

В начале расчета мы задались током  через делитель RP, R6иR7равным 5 мА.

Получим

Минимальный и максимальный коэффициенты делителя были определены выше:

Сопротивление резистора R7 равно:

Выбираем по ГОСТ из стандартного ряда E24: R7=620Ом,

Сопротивление резистора R6:

Выбираем по ГОСТ из стандартного ряда E24: R6=68Ом (допускается отклонение).

Сопротивление переменного резистораRP равно:

Выбираем по ГОСТ из стандартного ряда E24: RP=750 Ом

Уточняем ток делителя:

Мощности, рассеиваемые на резисторах RP,R6,R7, определяем по формуле

:

Выбираем проволочные резисторы R6, R7типа С5-25В и переменный резистор RPтипа СП5-22.(см. приложение 1 п.2.).

Определяем коэффициент стабилизации.

Коэффициент

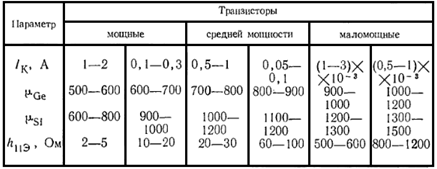

Значения и  транзисторов берем из таблицы.1

Таблица 1

Внутреннее сопротивление стабилизатора:

Принимая

Уточним максимальное значение тока

Определим к.п.д. стабилизатора при

2. РАСЧЕТ ТРАНСФОРМАТОРА

Для нашего случая выбираем трансформатор типа ТПП. Такой тип трансформаторов применяется в основном для питания устройств на полупроводниковых приборах от сети переменного тока напряжением 40,115 и 220 В и частотой от 400 Гц. Эта группа трансформаторов отличается от других трансформаторов питания низкими значениями напряжений вторичных обмоток.

Трансформаторы типа ТПП имеют несколько вторичных обмоток, рассчитанных на различные токи и напряжения, которые при последовательном и параллельном соединении позволяют получать всевозможные сочетания токов и напряжений для питания устройств различного функционального назначения.

Рис.8.Электрическая схема трансформатора

.1 Расчет габаритной мощности. Выбор типоразмера магнитопровода

Ранее при расчете выпрямителя нами была определена суммарная выходная мощность трансформатора:

Определим КПД трансформатора по графику(рис.9):

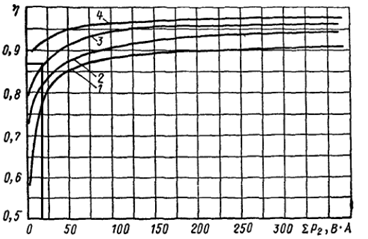

Рис.9.Зависимости КПД трансформаторов от суммарной выходной мощности.

Получим

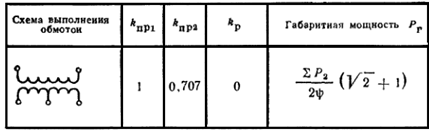

По таблице 2 определим значения коэффициентов приведения тока и  коэффициента распределения мощности и расчетныесоотноше-ниядля габаритной мощности в зависимости от схемного выполнения обмоток.

Таблица 2.

Получили:

Габаритная мощность:

По найденному значению габаритной мощности выберем типоразмер магнитопровода:

Нам подходит ШЛ у которого:
