Редуктор позволяет согласовать оптимальный винт с СОД имеющем частоту 500...1000 об/мин. В случае применения среднеоборотного двигателя применяется винт наибольшего допустимого по осадке диаметра, D,

м, с частотой вращения n_в, мин^-1, в соответствии с формулой Артюшкова [4], пересчитанную на режим максимальной скорости:

где k_з – коэффициент запаса мощности, P – упор винта, кН.

Редуктор выбирается из типоразмерного ряда по двум параметрам выбора - вращающего момента двигателя на режиме МДМ и требуемому передаточному числу. Последнее определяется как частное от деления частоты вращения двигателя на режиме МДМ на частоту вращения винта i= n^сод/n_в.

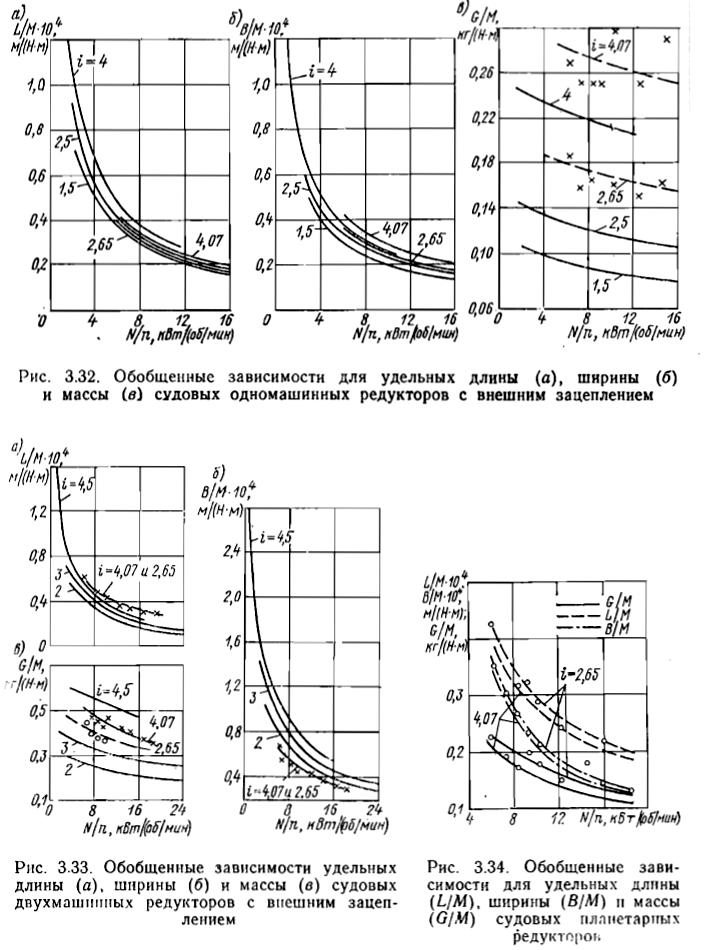

Рис. 4.25. Обобщенные зависимости для удельных значений длины (а),

Ширины (б) и массы (в) судовых одномашинных редукторов с внешним зацеплением

Рис. 4.26 Обобщенные зависимости удельных Рис. 4.27 Обобщенные

длины (а), ширины (б) и массы (в) судовых зависимости удельных

двухмашинных редукторов с внешним длины (L/М), ширины(В/М) зацеплением и массы(G/M) судовых

планетарных редукторов

Таблица 4.6

Габаритные размеры, мм, одномашинных переборных редукторов

Мощность дизеля, кВт	A	B₁	B₂	C	D	E	F	G	L	Масса, т	Упор, тс
При i = 2,65
3300; 3850	700	750	1350	750	1050	450	1300	930	2230	11	40
4400	750	800	1400	800	1100	475	1400	930	2330	12	53
4950	800	850	1450	840	1140	500	1450	930	2380	15	58
5500	850	900	1500	880	1180	530	1500	940	2440	16	68
6600	900	950	1550	900	1200	560	1500	960	2460	18	72
7700	1000	1060	1650	990	1290	630	1600	1000	2600	23	94
8800	1060	1100	1700	1030	1330	630	1650	1000	2650	26	110
9900	1120	1150	1800	1070	1370	670	1750	1060	2810	30	120
При i = 4,07
3300	850	900	1500	940	1240	530	1500	940	2440	16	68
3850	900	950	1550	980	1280	560	1500	960	2460	18	72
4950	1000	1060	1650	1060	1360	630	1600	1000	2600	23	94
5600; 6600	1120	1150	1800	1130	1430	670	1750	1060	2810	30	120
7700; 8800	1250	1250	2000	1230	1530	710	1900	1150	3050	41	145
9900	1320	1320	2100	1290	1590	710	2000	1200	3200	48	160

Таблица 4.7

Габаритные размеры, мм, двухмашинных переборных редукторов

Мощность дизеля, кВт	A	B	C	D	E	F	G	L	Масса, т	Упор, тс
При i = 2,65
3300	2550	3740	1070	1040	580	2830	820	3650	26,5	80
3850	2550	3600	1070	1040	800	2860	830	3690	27,5	80
4400	2550	3600	1070	1040	800	2900	860	3760	29,5	80
4950	2550	3600	1070	1040	800	2970	900	3870	32,5	80
При i = 4,07
3300	3000	4000	1350	1300	900	2820	890	3710	30,5	80
3850	3000	4000	1350	1300	900	2890	950	3840	21,5	80
4400	3000	4000	1350	1300	900	3000	1030	4030	36,5	80
4950	3000	4000	1350	1300	900	3080	1080	4160	39,5	80
5500	4500	5200	1950	1900	1100	3510	750	4260	46,5	125
6600	4500	5200	1950	1900	1100	3600	800	4400	49,5	125
7700	4500	5200	1950	1900	1100	4000	850	4860	56,0	175
8800	4500	5200	1950	1900	1100	4050	900	4960	60,0	175
9900	4500	5200	1950	1900	1100	4160	960	5120	64,5	175

Таблица 4.8

Габаритные размеры, мм, планетарных редукторов

Мощность дизеля, кВт	L	B	C	D	E	F	Масса, т	Упор, тс
При i = 2,65
3300;3850; 4480	2340	2000	1000	950	850	640	13,0	50
4950	2720	2000	1000	950	900	770	14,5	75
5500; 6600	2720	2000	1000	950	900	770	14,5	75
7700; 8800;9900	3220	2000	1150	1060	1100	900	20	100
При i = 4,07
	2530	2120	1060	1040	950	640	13,5	50
	2880	2120	1080	1040	1050	760	18	75
	2880	2120	1080	1040	1050	760	18	75
	3460	2300	1150	1130	1300	910	25	100

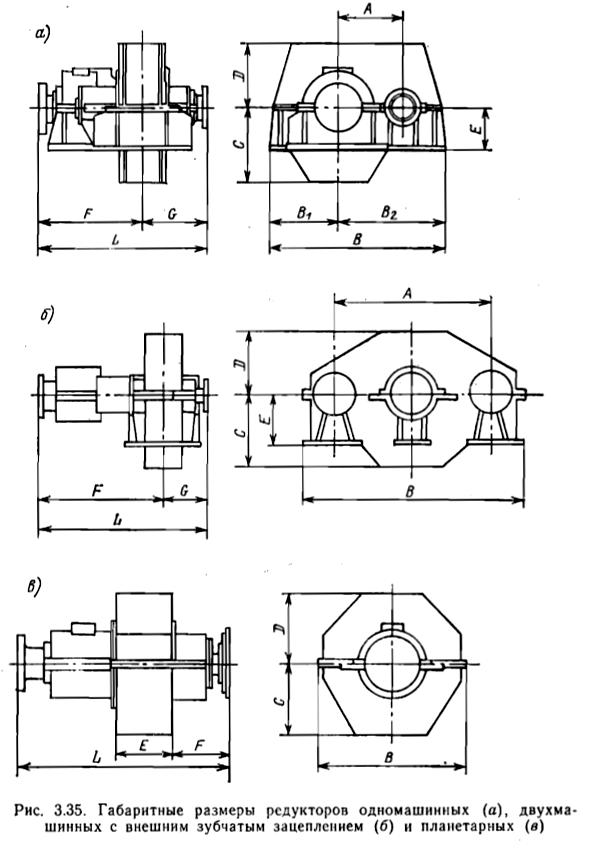

Рис. 4.28. Габаритные размеры редукторов:

Одномашинных (а), двухмашинных с внешним зубчатым зацеплением (б) и планетарных (в)

Рис. 4.28 (окончание) Габаритные размеры редукторов:

Одномашинных (а), двухмашинных с внешним зубчатым зацеплением (б) и планетарных (в)

В табл. 4.9 приведены характеристики типоразмерного ряда зубчатых передач типа AUS фирмы Ренк. Выбор типоразмеров производится на основе анализа передаваемого крутящего момента (или его аналога - отношения мощности и частоты на входном валу) и передаточного отношения. После выбора типоразмера завод - изготовитель редуктора обеспечивает требуемое передаточное число за счет изменения модуля и числа зубьев при фиксированном межосевом расстоянии.

Таблица 4.9

Характеристики типоразмерного ряда передач типа aus

J	Т/р	L	B	H	P^*	G
1	AUS 40	820	1000	1150	20	1,8
2	AUS 45	920	1120	1280	25	2,2
3	AUS 50	1030	1250	1430	32	2,8
4	AUS 56	1280	1400	1610	40	3,8
5	AUS 63	1440	1600	1800	46	5,4
6	AUS 71	1610	1800	2050	52	7,5
7	AUS 80	1670	2000	2190	60	10,5
8	AUS 90	1850	2200	2450	82	15
9	AUS 100	2050	2500	2700	112	20,5
10	AUS 112	2300	2800	2980	131	28
11	AUS 125	2300	2800	3180	131	29,5
