Материал: тема 2

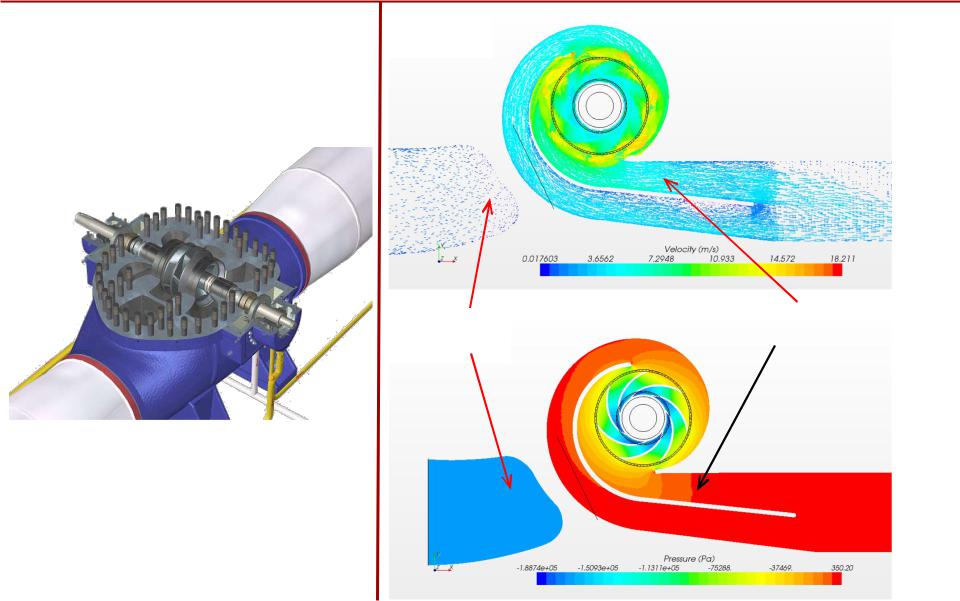

Принцип работы центробежных МН.

Изменение скорости и давления в разрезе поперек вала ротора (рабочего колеса)

Линия нагнетания

(выход из насоса)

Линия всасывания

(вход в насос)

26

Насосы. Основные характеристики

Дифференциальный напор – создаваемый насосом напор, т.е. величина разности напоров между линиями нагнетания и всасывания

Ндиф Нн Нвс Рн Рв

ρg

Подача насоса - расход Q жидкости, проходящей через насос

Для перекачки нефтей и нефтепродуктов используют, как правило, центробежные насосы, создающие необходимый напор за счет центробежной силы. При этом, чем больше напор Н, который должен создать насос, тем меньше подача Q.

Зависимость Н=Н (Q) называется гидравлической (Q-Н) характеристикой насоса, которая представляется в виде: Н a - b Q2

где а [м] и b [ м 2 ] - коэффициенты аппроксимации

м3 ч

27

Насосы. Основные характеристики

Полезная мощность насоса определяется формулой: Nп ρ g Q H

Потребляемая мощность насоса определяется формулой:

где ηприв - коэффициент полезного действия привода

28

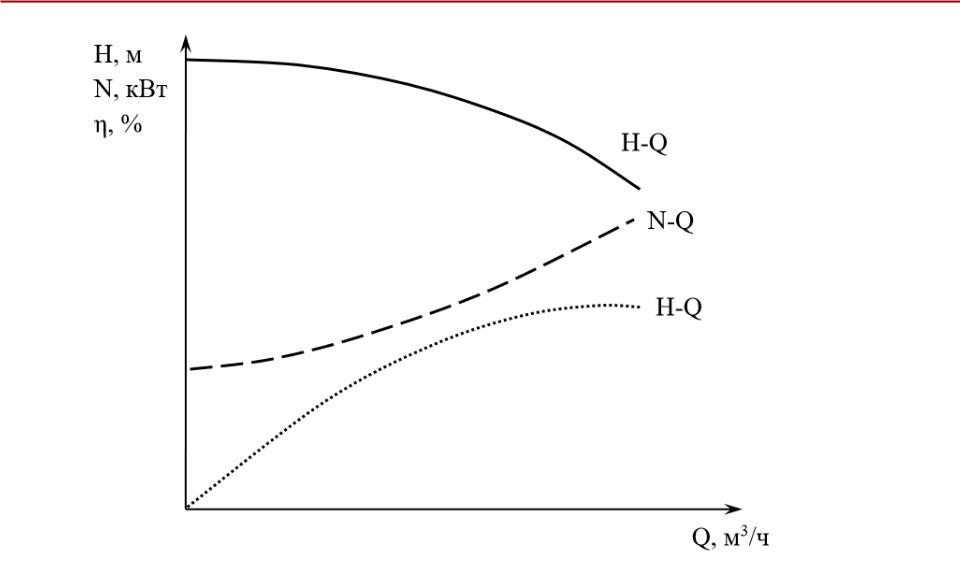

Гидравлическая характеристика насосов.

Типовые графические зависимости (H-Q), (N-Q), (η-Q) характеристик ЦБН

29

Типовые графические зависимости (H-Q), (N-Q), (η-Q) характеристик ЦБН при изменении плотности транспортируемых жидкостей (ρ2 > ρ1).

30
