Материал: Системы автоматизированного проектирования лекал и раскладок

Следующим этапом является нанесение на модель ткани. Ткань для указанной пользователем области выбирается из базы данных, и накладываются на изображение модели строго по сформированной сетке. Наложенные рисунки можно двигать, масштабировать, поворачивать «по косой», регулировать глубину теней - в реальном времени. Можно также наложить гладкокрашенную ткань, выбрав цвет из палитры или захватив любой оттенок с экрана.

Можно создать неограниченное количество колористических решений выбранной модели и записать их в базу данных результатов для дальнейшего использования.

Программа работает в многооконном режиме: на экране одновременно могут отображаться обрабатываемая модель, базы данных тканей, моделей, список рабочих инструментов (меню). Размеры и расположение окон варьируются по желанию пользователя.

Закрашивание эскизов и создание виртуальных коллекций.

Художник, нарисовав один эскиз и введя его в компьютер, может с помощью «Ассоль-дизайн» очень быстро подготовить варианты эскизов модели из разных тканей и предложить их на рассмотрение художественному совету, руководству предприятия или заказчикам - на выбор.

После того, как в экспериментальном цехе изготовлен образец изделия, его можно сфотографировать с разных сторон, и в программе «Ассоль-Дизайн» наложить на полученные фотографии другие рисунки тканей. Таким образом, будет получена целая галерея фотографий модели в различных вариантах тканей. Это позволяет не изготавливать лишних образцов без необходимости.

Полученные результаты могут быть использованы в любых компьютерных программах для создания рекламных или демонстрационных материалов. Таким образом, «Ассоль-Дизайн» дает пользователям возможность издавать каталоги собственных моделей с минимальными затратами, за рекордно короткие сроки.

Моделирование в «Ассоль-Дизайн».

Данная программа не является графическим редактором, то есть она не позволяет рисовать или вставлять новые элементы, редактировать контуры деталей и т.п. Для этого существуют такие программы, как Photoshop.

«Ассоль-Дизайн» дает возможность на имеющейся форме изделия нарисовать декоративные членения деталей и накладывать на получившиеся участки разную ткань. В результате получаются изображения большого количества разных моделей на одной конструктивной основе. Это особенно актуально для мягкой мебели, спортивной одежды, сорочек, детского платья и т.п.

Легкость обучения.

Любой, даже незнакомый с компьютером пользователь может за несколько часов обучится работе с программой. За 20 минут в базу данных вносится любая фотография - будь то модель одежды, предмет мебели или интерьер. Затем за считанные секунды меняется ткань всей модели или отдельных ее частей, добавляются новые элементы. Результаты выглядят как настоящие. Даже зная, что модель была «одета» на компьютере, при взгляде на виртуальную коллекцию, практически невозможно определить оригинал.

2. САПР «Комтенс»

ООО "Комтенс" было основано в 1992 году. Основным видом деятельности является разработка и поставка программных и технических средств системы автоматизированного проектирования (САПР) лекал и раскладок швейного и трикотажного производства.

Разработка и развитие программного обеспечения САПР ведется с начала 80-х годов. Результатом многолетней работы коллектива разработчиков стал полнофункциональный инструмент, обеспечивающий комплексную автоматизацию подготовительно-раскройного производства, радикально упрощающий процесс проектирования лекал и раскладок. САПР КОМТЕНС широко используется в индивидуальном и серийном швейном (трикотажном) производстве, а также эффективно применяется в производстве мягкой мебели, игрушек, автомобильных сидений, кожгалантереи.

КОМТЕНС наладил широкие производственные связи с рядом фирм Италии, Германии, Бельгии, Китая и является их авторизованным представителем на Российском рынке. Это позволяет предложить потенциальным клиентам целостный проект автоматизации конструкторско-технологической подготовки предприятия, обеспечить пользователей САПР высокопроизводительными и надежными техническими средствами, гарантийным и постгарантийным обслуживанием системы.

Постоянно совершенствуя свои продукты, КОМТЕНС вносит вклад в развитие швейного производства. С применением САПР КОМТЕНС <#"866146.files/image012.jpg">

При работе с 3-х мерным изображением модели одновременно осуществляется оценка ее внешнего вида в целом и узлов в отдельности, обеспечивается возможность отображения их на экране в различных ракурсах. Программа позволяет строить изделия как на условно-типовую фигуру, так и на фигуру с отклонениями, разрабатывать силуэт одежды, производить поиск пропорций и новых форм, задавать положения швов на объемном изображении изделия.

Лекала, спроектированные в СТАПРИМ, передаются в САПР КОМТЕНС, где конструктор задает припуски на швы, осуществляет градацию и, при необходимости, вносит в лекала модельные особенности.

Построение базовых конструкций в компьютере обеспечивает возможность автоматического расчета правил градации. Достаточно построить лекала в 2-х размерах и передать их в САПР КОМТЕНС, правила градации будут рассчитаны автоматически.

2.1.2 Построение на плоскости

Данный подход предполагает использование плоскостных методик построения лекал для создания базовой конструкции изделия в компьютере. При помощи специальной программы методика записывается в виде формализованной последовательности действий. Процесс описания осуществляется графически в виде последовательности шагов, при этом конструктор не должен обладать знаниями специального языка построения лекал. Параметрическое описание отдельных элементов конструкции позволяет в дальнейшем вносить изменения в значения размерных признаков и прибавок и таким образом получать лекала изделий заданного размера.

Набор готовых программ построения (брюки, юбки, жакеты) поставляются вместе с программным обеспечением САПР КОМТЕНС.

.2 Конструктивное моделирование и градация

Конструктивное моделирование - одна из наиболее востребованных функций в разработке лекал одежды. Особенно часто она используется в случаях, когда на одной базовой основе конструкции создается коллекция моделей одежды. В серийном производстве одежды возникает дополнительно задача градации лекал по размерам и роста, это длительная и трудоемкая процедура.

Особенностью программного обеспечения САПР КОМТЕНС является свойство интегрированной градации - система автоматически пересчитывает правила градации в процессе конструктивного моделирования. Видоизменяя лекала только одного (базового) размера, конструктор автоматически модифицирует лекала всех размеров изделия.

Другой отличительной особенностью программы являются так называемые динамические швы. Включение / отключение припусков на швы осуществляется нажатием одной кнопки. Это свойство программы позволяет конструктору оперативно использовать в работе лекала как с припуском на шов, так и без припуска, что существенно упрощает контроль сопряжения лекал в процессе моделирования.

Наличие в САПР развитых инструментальных средств конструктивного моделирования в сочетании с рассмотренными выше особенностями системы позволяет значительно повысить производительность конструкторов, ускорить и упростить процесс разработки и подготовки изделий к выпуску.

.2.1 Конструктивное моделирование

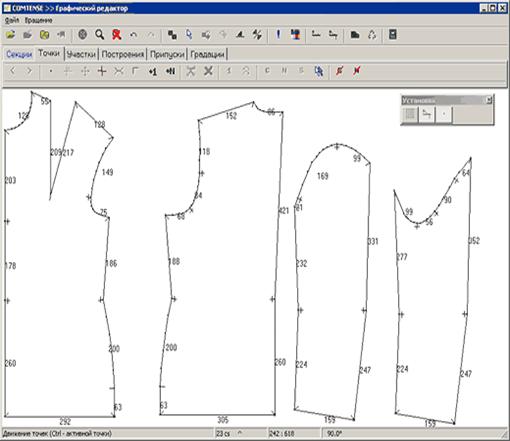

Конструктивное моделирование в САПР КОМТЕНС реализовано в виде набора инструментальных графических средств, позволяющих производить геометрические операции с точками, линиями и секциями лекал, включая:

видоизменение кривых и положения отдельных точек деталей;

членение деталей на секции;

построение отрезков прямых и лекальных кривых заданной длины;

добавление и удаление точек;

повороты и зеркальное преобразование секций деталей;

объединение секций в детали.

При помощи графических операций осуществляется создание и видоизменение основных, производных и вспомогательных лекал. Функции конструктивного моделирования обеспечивают построение швов и припусков заданного размера, оформление углов швов, задание стандартных и направленных надсечек, частичный или полный перевод вытачек, параллельное и коническое разведение лекала и т.п.

.2.2 Градация

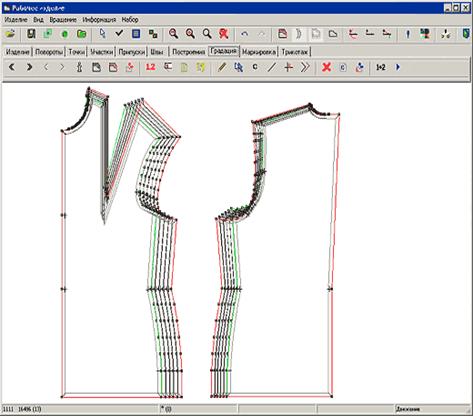

Градация лекал - набор операций, обеспечивающих техническое размножение лекал по размерам и ростам. Конструктор задает конструктивные точки на лекалах и правила размножения в этих точках, лекала произвольного размера строятся автоматически. Отличительной особенностью САПР КОМТЕНС является то, что градация реализована как функция конструктивного моделирования. Это означает, что при выполнении любой операции конструктивного моделирования программа автоматически перестраивает градацию. Это многократно снижает трудоемкость градации и часто позволяет полностью отказаться от использования в экспериментальном цехе специализированного рабочего места по градации лекал

.2.3 Прототипы

Прототипы - технология построения лекал изделий с учетом особенностей и размеров индивидуальной фигуры. Для создания прототипов используются базовые основы, построенные в программе Ab obo. Построение базовой основы производится с использованием размерных признаков конкретного размера, далее создается взаимосвязь между деталями базы и модельной конструкции. Затем производится моделирование предварительно построенной базовой основы, строятся производные лекала.

После завершения построения модельной конструкции и оформления лекал, можно внести изменения в размерные признаки, использованные при построении базовой основы. Модельная конструкция автоматически перестроится в соответствии с введенными изменениями в базовую конструкцию.

Данный подход эффективно применяется при проектировании одежды по индивидуальным заказам и повышает готовность предприятий, вышедших на традиционный рынок специальной и корпоративной одежды к изготовлению изделий различной сложности, новой моды, из различных материалов, на любую фигуру, в соответствии с требованиями заказчика.

.3. Раскладка

Раскладка- программа, обеспечивающая построение рациональной схемы раскроя лекал на материале в соответствии с используемыми технологическими ограничениями. Задаются условия раскладки: ширина материала, вид настилания (в разворот, в сгиб, трубкой), припуск-зазор между деталями, раппорт рисунка и набор размещаемых лекал, - это могут быть лекала одного или нескольких комплектов. Лекала располагают на материале таким образом, чтобы отходы при раскрое были минимальны и при этом выполнялись все технологические ограничения.

Процесс раскладки лекал в компьютере осуществляется в автоматическом и полуавтоматическом режимах. Используемые в САПР "КОМТЕНС" функции автоматической раскладки AutoNester позволяют добиться результатов, сравнимых по качеству с качественно выполненной ручной раскладкой, при существенно меньших затратах времени, значительно облегчая труд раскладчика, повышая производительность и эффективность его работы что, в конечном итоге, дает ощутимый экономический выигрыш. Функции раскладчика сводятся к формированию задания на раскладку, контролю результатов и внесению изменений в раскладку (при необходимости) для учета специфических требований раскроя. В полуавтоматическом режиме, например, имеются возможности разрезания деталей в раскладке с автоматическим добавлением припуска на шов, создания секций, размещения деталей в сгиб.

Программа раскладки отличается простотой и гибкостью. На любом из этапов построения раскладки возможен переход из одного режима проектирования в другой без потери наработанных результатов, например, "мелкие" детали могут быть добавлены в раскладку на завершающем этапе построения и автоматически размещены в свободных частях раскладки. Важно отметить, что на любом из этапов проектирования раскладки любые начальные условия могут быть изменены, это обеспечивает значительное уменьшение затрат времени при необходимости перестроения готовой раскладки.

Используемая в программе раскладки новая технология автоматического уплотнения раскладок - ShapeShifter, позволяет, не меняя схемы размещения, добиться улучшения качественных результатов раскладки (в среднем на 1-2%) за счет локального перемещения лекал в раскладке. При автоматической раскладке ShapeShifter используется на завершающей стадии проектирования раскладки. В полуавтоматическом режиме может применяться на любой из стадий проектирования для облегчения поиска оптимального решения и ускорения процесса построения раскладки.

Одним из дополнительных преимуществ использования ShapeShifter является возможность оперативной автоматической "подгонки" раскладок при небольших изменениях ширины раскраиваемого материала (1-5 см), что исключает незапланированный расход материала и позволяет быстро перестроить раскладку в случае, когда ширина материала меньше ширины раскладки.

.4 Раскрой

Раскрой материала - завершающий процесс подготовительного производства. От качества получаемого кроя существенно зависит производительность сборочных операций в швейных цехах. Использование САПР позволяет в значительной степени снизить трудозатраты раскроя и повысить его точность.

В настоящее время большинство предприятий, использующих САПР, применяют технологии раскроя по бумаге или автоматический раскрой.

Для раскроя по бумаге используют зарисовку раскладки на бумаге в натуральную величину. Для получения такой зарисовки используют широкоформатные плоттеры. <#"866146.files/image018.jpg">

На крупных предприятиях наряду с раскроем по бумаге может использоваться раскрой с помощью автоматических раскройных установок (АРУ).

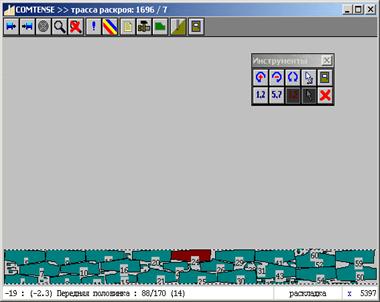

В САПР КОМТЕНС имеется специальная программа оптимизации и расчета трасс раскроя для автоматических раскройных установок, поддерживающая стандарт ISO. Программа позволяет задать последовательность и направление раскроя, исключить раскрой отдельных деталей и отдельных участков, точки врезки, выезды в кромку. Оптимизированная трасса раскроя транслируется в управляющий файл.

В промышленности САПР КОМТЕНС используется совместно с раскройными комплексами TopCut (F.K. Group), InvesCut-2(3) (Investronica), Topaz и Diamond (Investronica), Texcut (Kuris-Wastema), E95 (Lectra), GTxl (Gerber).

.5 Работа с базой лекал

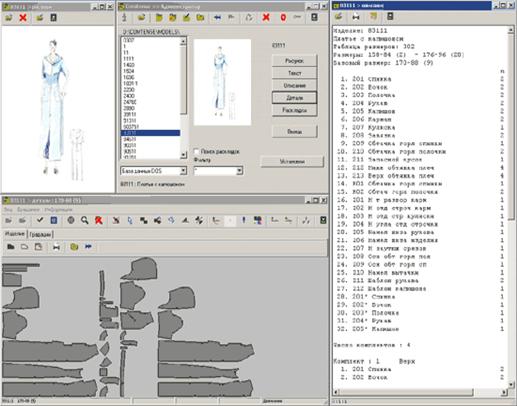

Данные о лекалах структурированы и хранятся в САПР КОМТЕНС по моделям. Пользователю обеспечен удобный и интуитивно понятный доступ к лекалам. Для поиска конкретного лекала достаточно задать код модели, размер изделия и наименование лекала. Геометрическая и текстовая информация о лекалах и раскладках (длины срезов, площади) и качественные характеристики раскладок доступны пользователю САПР на любом из этапов проектирования. Пользователю предоставлены широкие возможности по фильтрации, архивации и переносу данных.
