- сброс программы.

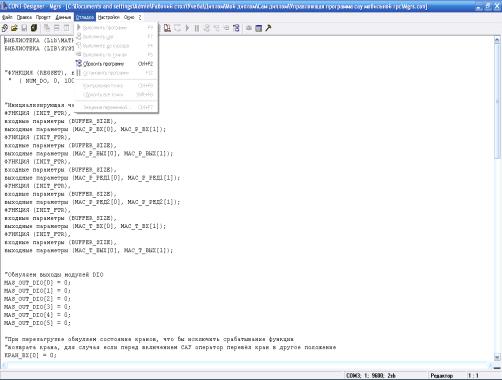

Рисунок 59 - Окно отладки программы
Отладка управляющей программы производится только после загрузки в центральный контроллер CPU-17B САУ мобильной ГРС.
Листинг основной управляющей программы и подпрограмм обслуживания периферийного
оборудования системы автоматизированного управления мобильной
газораспределительной станцией представлен в Приложении 2.
.
РАСЧЕТ НАДЕЖНОСТИ СИСТЕМЫ АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ
В соответствии с положениями ГОСТ 27.002-2015 «Надежность в технике. Термины и определения» понятие «система» - как система автоматизированного управления мобильной газораспределительной станцией, - это объект, представляющий собой множество взаимосвязанных элементов, рассматриваемых в определенном контексте как единое целое и отделенных от окружающей среды. Система обычно определяется с точки зрения достижения определенной цели, например выполнения требуемых функций.
Надежность системы автоматизированного управления мобильной газораспределительной станцией определяется как - свойство объекта сохранять во времени способность выполнять требуемые функции в заданных режимах и условиях применения. Надежность является комплексным свойством, которое в зависимости от назначения объекта и условий его применения может включать в себя безотказность, ремонтопригодность, восстанавливаемость, долговечность, сохраняемость, готовность или определенные сочетания этих свойств.
Восстанавливаемость - это свойство объекта, заключающееся в его способности восстанавливаться после отказа без ремонта. Для восстановления могут требоваться или не требоваться внешние воздействия.
Наработка до отказа - это продолжительность работы объекта от начала его эксплуатации или момента его восстановления до отказа.
Время восстановления - это время, затрачиваемое непосредственно на выполнение операций по восстановлению объекта.
В ходе разработки системы автоматизированного управления мобильной газораспределительной станцией для учета надежности составляющих элементов, для формулировки требований к надежности системы в целом, для определения срока службы системы определяются количественные характеристики надежности - показатели надежности системы.
Показатели безотказности:
- наработка на отказ;
- вероятность безотказной работы в течение заданного времени;
Показатели ремонтопригодности:
- среднее время восстановления работоспособности системы;
Комплексные показатели:
- коэффициент готовности системы - вероятность того, что система работоспособна в произвольный момент времени;
- коэффициент оперативной готовности - вероятность того, что система окажется в работоспособном состоянии в произвольный момент времени, и, начиная с этого времени, будет работать безотказно в течение заданного интервала времени.
Расчет показателей надежности САУ мобильной ГРС производится в следующей последовательности:
- определение перечня функций САУ ГРС, для которых необходим расчет надежности и которые влияют на надежность системы в целом;
- определение состава элементов, участвующих в реализации функций САУ ГРС;
- построение структурно-логической схемы расчета надежности. Для САУ мобильной ГРС характерна последовательно-параллельная схема расчета надежности.
Перечень функций САУ мобильной ГРС, для которых производится расчет надежности и которые влияют на надежность системы в целом:
- измерение параметров рабочего процесса ГРС;
- управление технологическим оборудованием ГРС;
- сигнализация состояния оборудования ГРС;
- передача данных между элементами САУ ГРС, технологическим оборудованием и САУ ГРС;
- регистрация полученных данных САУ ГРС от технологического оборудования;
Расчет надежности САУ ГРС в данной работе производится элементным методом - определение показателей надежности системы, обусловленных надежностью ее комплектующих частей. Состав элементов, участвующих в реализации функций САУ ГРС, относительно которых производится расчет элементной надежности системы в целом:
- датчик давления Метран-150 (средняя наработка на отказ 150000 часов);
- датчик температуры ТСМУ Метран-274 (средняя наработка на отказ 70000 часов);
- сигнализатор СТМ-30 (средняя наработка на отказ 30000 часов);
- блок управления запорной арматурой ЭПУУ-8 (средняя наработка на отказ 30000 часов);
- вентилятор ВКР-4 (средняя наработка на отказ 20000 часов);
- извещатель пожарный ИП212/101-18 (средняя наработка на отказ 60000 часов);
- извещатель охранный ИО102-26/В (средняя наработка на отказ 200000 часов);
- прибор приемно-контрольный охранно-пожарный Сигнал-20М (средняя наработка на отказ 20000 часов);
- реле промежуточное РРМ77/3 (средняя наработка на отказ 1000000 переключений);
- панель оператора СП310Р (средняя наработка на отказ 30000 часов);
- модуль ввода аналоговых сигналов AI-12 (средняя наработка на отказ 12000 часов);
- модуль ввода дискретных сигналов DI-11 (средняя наработка на отказ 12000 часов);
- модуль вывода дискретных сигналов DО-11 (средняя наработка на отказ 12000 часов);
- модуль повторителя интерфейса RS-485 CI-17B (средняя наработка на отказ 12000 часов);
- модуль центрального процессорного устройства CPU-17B (средняя наработка на отказ 12000 часов);
- модуль питания PU-22 (средняя наработка на отказ 12000 часов);
- блок питания нестабилизированный SU-08M
(средняя наработка на отказ 12000 часов);
5.1 Методика расчета показателей надежности
Расчет показателей надежности выполнен в соответствии с методикой, изложенной в [8]. Для каждого элемента САУ мобильной ГРС рассчитываются следующие параметры элементной надежности:
- параметр потока отказов каждого элемента системы:
λ =
(1)
где λ - параметр потока отказов каждого элемента системы;
Т - наработка на отказ каждого элемента системы, час;
- параметр потока восстановления каждого элемента системы:
μ =
(2)
где μ - параметр потока восстановления каждого элемента системы;
Тв - среднее время восстановления каждого элемента системы, час;
Для совокупности элементов системы рассчитываются следующие показатели:
- параметр потока отказов совокупности элементов системы:
(3)
где λэ - параметр потока отказов совокупности элементов системы;
λi - параметр потока отказов i-го элемента системы;
n - количество элементов системы;
- параметр потока восстановления совокупности элементов системы:
μэ =
(4)
где μэ - параметр потока восстановления совокупности элементов системы;
μ1 - параметр потока восстановления 1-го элемента системы;
μ2 - параметр потока восстановления 2-го элемента системы;
μn - параметр потока восстановления n-го элемента системы;
Для системы в целом рассчитываются следующие показатели:
- время наработки на отказ системы:
(5)
- время восстановления системы:
(6)
- вероятность безотказной работы за 10000 часов:
(7)
Результаты расчета САУ мобильной ГРС на надежность представлены в таблице
17 и таблице 18.
Таблица 17 - Результаты расчета САУ мобильной ГРС на надежность
|
№п/п |
Наименование элементов системы |
Средняя наработка на отказ, час |
Параметр потока отказов |
Параметр потока восстановления |
|
1 |
Датчик давления Метран-150 |
150000 |
6.67E-06 |
1 |
|
2 |
Датчик температуры ТСМУ Метран-274 |
70000 |
1.43E-05 |
1 |
|
3 |
Сигнализатор СТМ-30 |
30000 |
3.33E-05 |
1 |
|
4 |
Блок управления запорной арматурой ЭПУУ-8 |
10000 |
1.00E-04 |
1 |
|
5 |
Вентилятор ВКР-4 |
20000 |
5.00E-05 |
1 |
|
6 |
Извещатель пожарный ИП212/101-18 |
60000 |
1.67E-05 |
1 |
|
7 |
Извещатель охранный ИО102-26/В |
200000 |
5.00E-06 |
1 |
|
8 |
Прибор приемно-контрольный охранно-пожарный Сигнал-20М |
20000 |
5.00E-05 |
1 |
|
9 |
Реле промежуточное РРМ77/3 |
1000000 |
1.00E-06 |
1 |
|
10 |
Панель оператора СП310Р |
50000 |
2.00E-05 |
1 |
|
11 |
Модуль ввода аналоговых сигналов AI-12 |
10000 |
1.00E-04 |
1 |
|
12 |
Модуль ввода дискретных сигналов DI-11 |
10000 |
1.00E-04 |
1 |
|
13 |
Модуль вывода дискретных сигналов DО-11 |
10000 |
1.00E-04 |
1 |
|
14 |
Модуль повторителя интерфейса RS-485 CI-17B |
10000 |
1.00E-04 |
1 |
|
15 |
Модуль центрального процессорного устройства CPU-17B |
10000 |
1.00E-04 |
1 |
|
16 |
Модуль питания PU-22 |
10000 |
1.00E-04 |
1 |
|
17 |
Блок питания нестабилизированный SU-08M |
10000 |
1.00E-04 |
1 |
Для расчета параметра потока восстановления принято следующее упрощение -
среднее время восстановления каждого элемента системы принято 1 час.
Таблица 18 - Результаты расчета САУ мобильной ГРС на надежность
|
№п/п |
Наименование параметра надежности |
Условное обозначение |
Значение параметра |
|
По информационным функциям |
|||
|
1 |
Параметр потока отказов совокупности элементов системы |
λэ |
8.33E-05 |
|
2 |
Параметр потока восстановления совокупности элементов системы |
μэ |
1.00 |
|
3 |
Время наработки на отказ системы |
Тс |
12000.00 |
|
4 |
Время восстановления системы |
Твс |
1.00 |
|
5 |
Вероятность безотказной работы за 10000 часов |
Р(10000) |
0.43 |
|
По управляющим функциям |
|||
|
1 |
Параметр потока отказов совокупности элементов системы |
λэ |
6.67E-05 |
|
2 |
Параметр потока восстановления совокупности элементов системы |
μэ |
1.00 |
|
3 |
Время наработки на отказ системы |
Тс |
15000.00 |
|
4 |
Время восстановления системы |
Твс |
1.00 |
|
5 |
Вероятность безотказной работы за 10000 часов |
Р(10000) |
0.51 |
|
По функциям защиты |
|||
|
1 |
Параметр потока отказов совокупности элементов системы |
λэ |
5.00E-05 |
|
2 |
Параметр потока восстановления совокупности элементов системы |
μэ |
1.00 |
|
3 |
Время наработки на отказ системы |
Тс |
20000.00 |
|
4 |
Время восстановления системы |
Твс |
1.00 |
|
5 |
Вероятность безотказной работы за 10000 часов |
Р(10000) |
0.61 |
Таким образом, время наработки САУ мобильной ГРС на отказ составляет:
- по информационным функциям - 12000 часов;
- по управляющим функциям - 15000 часов;
- по функциям защиты - 20000 часов.
.
РАСЧЕТ ОСНОВНОЙ ПОГРЕШНОСТИ СИСТЕМЫ АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ
Источником возникновения погрешностей измерения величин в системе автоматизированного управления мобильной газораспределительной станцией являются следующие составляющие САУ:
. При измерении давления:
- датчик давления Метран-150 - основная допустимая погрешность измерения давления - 0,075%;
- модуль ввода аналоговых сигналов AI-12 - основная допустимая погрешность измерения давления - 0,2%;
. При измерении температуры:
- датчик температуры ТСМУ Метран-274 - основная допустимая погрешность измерения давления - 0,025%;
- модуль ввода аналоговых сигналов AI-12 - основная допустимая погрешность измерения давления - 0,2%;
. При измерении уровня загазованности:
- сигнализатор СТМ-30
В соответствии с требованиями [7] пределы допускаемой погрешности при измерении технологических параметров производственного процесса мобильной ГРС, с учетом погрешностей первичных датчиков и системы управления, не должны превышать следующих значений:
- измерение давления газа ± 0,5%;
- измерение температуры газа ± 0,5%;
6.1 Расчет погрешности измерения технологических
параметров системой автоматизированного управления ГРС
- погрешность измерения давления:
δдавл. =
(1)
где
- основная допустимая погрешность датчика давления
Метран-150;
- основная допустимая погрешность модуля ввода аналоговых
сигналов AI-12;
δдавл. =
= 0,21%
- погрешность измерения температуры:
δтемп. =
(2)
где
- основная допустимая погрешность датчика температуры ТСМУ
Метран-274;
- основная допустимая погрешность модуля ввода аналоговых
сигналов AI-12;
δтемп. =
= 0,32%
- погрешность измерения уровня загазованности:
δзагаз. =
(3)
где
- основная допустимая погрешность сигнализатора СТМ-30;
- основная допустимая погрешность модуля ввода аналоговых
сигналов AI-12;
δзагаз. =
= 0,22%
Максимальное значение погрешности при измерении технологических параметров составляет 0,32%, что удовлетворяет требованиям [7].
