Iсз kнIкз(3). макс. к1.

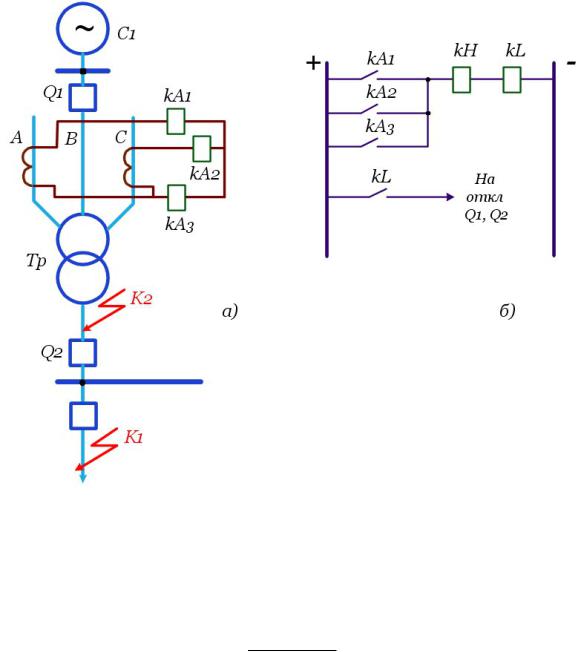

Рис.75 Схема токовой отсечки трансформатора: а) цепи переменного тока; б) цепи постоянного тока

Чувствительность отсечки проверяется по току двухфазного короткого замыкания на вводах трансформатора со стороны источника питания, точка K2 :

Использование токовой отсечки позволяет отключать короткие замыкания с высоким быстродействием. К недостаткам следует отнести невысокую чувствительность и то, что отсечка защищает только часть трансформатора.

100

5.1.4 Дифференциальная защита

Принцип действия защиты основан на сравнении токов по входам защищаемого трансформатора. Для выполнения защиты на каждой стороне трансформатора ставятся трансформаторы тока с такими коэффициентами трансформации, чтобы их вторичные токи в нормальном режиме были примерно равны между собой.

Вторичные обмотки трансформаторов тока соединяются между собой параллельно, и к ним подключается токовое реле (Рис.76).

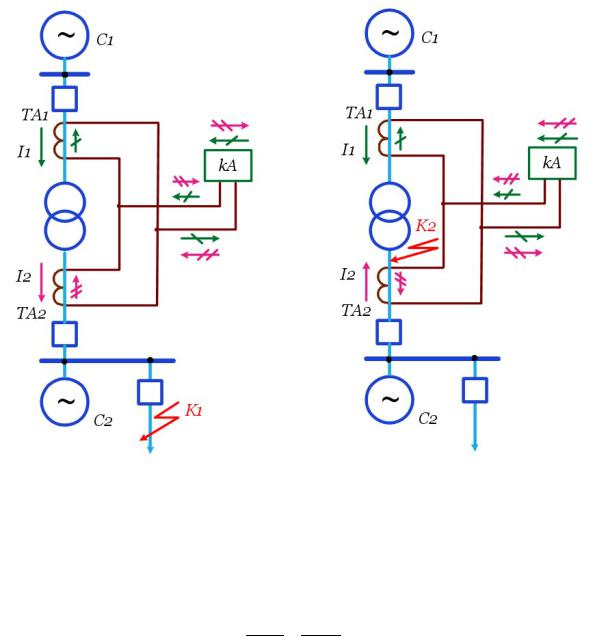

Рис.76 Принцип действия дифференциальной защиты трансформатора:

а) внешнее короткое замыкание; б) короткое замыкание в трансформаторе

В нормальном режиме и при внешнем коротком замыкании в точке K1 ток в реле близок к нулю:

101

и защита не работает.

При повреждении трансформатора, короткое замыкание в точке K2 , в реле проходит сумма вторичных токов

Защита сработает.

По сравнению с дифференциальной защитой линий, дифференциальная защита трансформаторов обладает повышенными погрешностями.

Причины появления погрешностей:

1. Возможная неодинаковость схем соединения обмоток силового трансформатора.

В большинстве случаев обмотки силовых трансформаторов имеют разные группы соединения. Тогда, даже при равенстве вторичных токов изза наличия фазового сдвига в реле будет протекать ток небаланса

(Рис.77).

Рис.77 Ток небаланса в реле из-за неодинаковости схем соединения обмоток силового трансформатора

Для устранения этого фактора трансформаторы тока на стороне треугольника силового трансформатора соединяют в звезду, а на стороне звезды в треугольник.

2. Наличие броска тока намагничивания.

При включении трансформатора под напряжение в обмотке трансформатора со стороны источника питания возникает бросок намагничивающего тока, который в первый момент времени в 5 – 8 раз превышает номинальный и затухает в течение 1 – 2 сек.

102

К характерным признакам броска тока намагничивания можно отнести наличие апериодической слагающей и значительный процент высших гармоник, в первую очередь четных.

Поскольку броски тока намагничивания воздействуют на защиту как внутренние замыкания, от них необходимо отстраиваться. К основным способам отстройки можно отнести следующие:

-принять ток срабатывания больше максимального значения броска тока намагничивания.

Недостаток способа - существенное загрубление защиты;

-ввести замедление в действие защиты на время броска тока намагничивания.

Недостаток - замедление времени ликвидации короткого замыкания;

-использовать признак наличия апериодической составляющей в токе намагничивания.

Практическая реализация этого способа состоит в том, что обмотка токового реле подключается к трансформаторам тока через специальный промежуточный трансформатор, называемый быстронасыщающимся трансформатором. За счет апериодической составляющей сердечник трансформатора насыщается и трансформации периодической составляющей в обмотку реле практически не происходит. Следовательно, на время существования броска тока намагничивания защита выводится из работы.

В начальный момент возникновения короткого замыкания также возникает апериодическая составляющая, но время ее протекания составляет доли секунды и практически замедления срабатывания защиты не происходит;

- идентифицировать момент включения по наличию второй гармоники. Использование данного признака предполагает введение дополнительного пускового элемента - реле отсечки, которое должно работать при больших кратностях первичного тока. При внутренних повреждениях, связанных с глубоким насыщением трансформаторов тока, во вторичном токе появляется вторая гармоника, что может привести к отказу защиты.

3. Возможная неодинаковость вторичных токов в плечах защиты

Токи силовых трансформаторов со стороны обмоток высшего и низшего напряжений не равны между собой, поэтому трансформаторы тока, выбираемые по номинальному первичному току, будут иметь разные

103

коэффициенты трансформации, различное конструктивное исполнение и, соответственно, различные погрешности.

Кроме того, номинальные токи силовых трансформаторов обычно не совпадают со шкалой номинальных токов трансформаторов тока. Вследствие этого в плечах дифференциальной защиты будут протекать разные по величине токи.

При внешнем коротком замыкании ток небаланса резко возрастает, что может привести к ложному срабатыванию защиты. Поэтому для снижения тока небаланса, вызванного неравенством вторичных токов, необходимо выровнять эти токи путем включения промежуточных выравнивающих автотрансформаторов тока или использовать в дифференциальном реле специальные уравнительные обмотки.

4. Наличие устройства автоматического регулирования напряжения силового трансформатора.

Устройства автоматического регулирования напряжения силовых трансформаторов меняют коэффициент трансформации защищаемого трансформатора, в результате чего меняется соотношения первичных токов и, соответственно, вторичные токи трансформаторов тока.

При выборе тока срабатывания дифференциальной защиты во внимание принимается два фактора:

1. Защита не должна работать от броска тока намагничивания в момент включения ненагруженного силового трансформатора под напряжение:

Iсз kнI ном,

где kн 0,3 1,5 - коэффициент надежности, учитывающий выполнение измерительного органа защиты.

2. Защита не должна работать от максимально возможного тока небаланса в режиме внешнего замыкания:

Iсз kн(Iнб' Iнб'' I нб''' ),

где Iнб' - составляющая тока небаланса, вызываемая погрешностью трансформаторов тока;

Iнб'' - составляющая тока небаланса, вызываемая наличием уст-

ройства регулирования коэффициента трансформации силовых трансформаторов;

Iнб''' - составляющая тока небаланса, вызываемая неточностью выравнивания вторичных токов в плечах защиты.

В ряде случаев при внешних замыканиях через реле проходят большие токи небаланса, учет которых существенно загрубляет защиту и может
