Материал: Розробка трьох варіантів заправних рисунків і структурних показників тканин по типу артикуля 551

Розробка трьох варіантів заправних рисунків і структурних показників тканин по типу артикуля 551

Пояснювальна записка до курсової роботи

Розробка трьох варіантів заправних рисунків і структурних показників

тканин по типу артикуля 551

Зміст

Вступ

. Характеристика заданого асортименту тканини

. Підбір виду переплетення для заданого асортименту

. Визначення структурних показників одношарової тканини

. Проектування кромок тканини

Висновок

Список літератури

Вступ

Ткацтво - один із найдавніших і найважливіших елементів національної культури українського народу. Воно належить до найбільш поширених видів господарської діяльності й народного мистецтва, яке має багатовікову історію і глибокі традиції.

На сучасному етапі розвитку промисловості України текстильна промисловість відіграє важливу роль. Це є одна з найперспективніших галузей економіки.

У галузі текстильної промисловості дуже великий асортимент, що кожного року збільшується за рахунок виготовлення нових видів тканини. Які повинні відповідати вимогам і потребам сучасного споживача. Основною метою ткацького виробництва є випуск конкурентоспроможного асортименту тканин, які мають необхідні споживчі властивості та відповідають вимогам сучасної моди, у загальному профілі текстильна промисловість України й далі важливу роль відіграє у виробництві матеріалів, які експортуються поза межі держави. Це досягається здійсненням наступних заходів: використанням якісної вхідної сировини, правильним вибором сучасної техніки і технології для виготовлення тканин, розрахунком і встановленням оптимальних технологічних параметрів роботи ткацького обладнання; своєчасним здійсненням контролю технологічних режимів і якості готової продукції; зниженням трудомісткості і матеріалоємності тканин; досягненням більш раціональної структури асортименту тканин. Все це сприяє кращому задоволенню потреб населення з підвищенням якості виготовленої продукції.

Саме тому,такі заходи потребують інженерного підходу до керування процесами проектування і формування тканих полотен з врахуванням особливостей будови ниток і пряжі та впливу роботи основних механізмів обладнання на зміну властивостей продукції.

1. Характеристика заданого асортименту тканини

В даній роботі розглядається півтора шарова тканина з додатковою основою. Півторашарові тканини мають три системи ниток, в моєму випадку, це дві основні і одну утокову.

Мають підвищенні теплозахисні властивості, утокова система ниток складається з менш якісної і більш дешевої сировини.

Так як в цих тканинах Po>Py ,то для їх виготовлення потрібен підвищений натяг основи, для чого ткацький верстат оснащують багатоскальними приладом або основними гальмами, в зуб берда пробирають по 2-3 нитки, кромки пробирають або на фонові ремізки, або основним репсом 2/2.

В якості сировини використовують бавовну або шерсть, тканини костюмносукнянні, меблево-декоративні і на поверхні мають яскраво виражений ткацький рисунок. [6].

В якості другого варіанту завдання служить тканина багатократної ширини,а саме двократної. Виробляється в обмеженій кількості, вона має спеціальне призначення. В якості бази використовують двулицьові переплетення: полотняне, саржа 2/2, основний і утоковий репс, рогожка і т. ін.

Число шарів в багатошарових тканинах прийнято позначати: (і); для виготовлення використовуються тільки човникові верстати; в місцях згинів замість кромок використовують шнури, їх кількість залежить від кількості шарів. [6].

Так як в цих тканинах непотрібно утворювати замкнуту порожнину, то в місцях згину ставити додаткові нитки непотрібно. Для кромок використовують полотняне переплетення, іноді нитки фону; чергування завжди 1:1.

У курсовому проекті, також, вибрана тканина для побудови заправного рисунку методом горизонтальних і вертикальних штрихів на базі мотивного патронування. За допомогою метода мотивного патронування, шляхом сполучення горизонтальних та вертикальних штрихів можна створювати гарні крупні візерунки з великою величиною рапорту по основі і утоку. В якості базового переплетення використовується тільки полотно. [6].

Вихідні дані для розрахунку характеристики тканини представлені в табл.1.

Табл. 1

Вихідні дані для розрахунку характеристики тканини

. Підбір виду переплетення для заданого асортименту

При виборі рисунку переплетення одношарової тканини проектуємо візерунок для мотивного патрону,необхідно враховувати можливості ремізного ткацтва. Даний метод дає можливість одержувати тканини з великим орнаментним узором. На вигляд ці тканини нагадують жакардові, хоча виготовляються на верстатах з каретками. При використанні цього метода за базу потрібно брати тільки полотняне переплетення.

Побудова заправного рисунка

При розробці мотивного патрона розміри візерунка підбираю з урахуванням величин щільностей тканини по основі і утоку і приймаю:

а =0,25 дм, б = 0,15 дм.

 (2.1)

де PО , PУ - число ниток основи і утоку на 1 дм сурової тканини;

а, б, - розміри узору в патроні мотиву по основі і утоку .

 (2.2)

Визначаю число ниток основи і утоку в одній великій клітинці візерунка, ниток за формулою:

 (2.3)

де КО, КУ - кількість крупних клітин в узорі по основі і утоку (приймаю КО = КУ 12).

 (2.4)

Розраховані по формулах (2.3) і (2.4) величини округляю до найближчого непарного числа: 5. Після цього корегую число ниток основи і утоку у візерунку, тобто рапорт переплетення по основі і утоку, нит.:

 (2.5)

 (2.6)

Кількість сводів реміз розраховую, виходячи з можливостей прийнятої зівоутворюючої каретки:

 (2.7)

де Крем - кількість реміз, які керуються кареткою;б - рапорт базового переплетення, що для методу штрихів дорівнює 2.

Приймаємо =6.

При розробці мотивного патрона вважаю, що зафарбована клітинка візерунка містить горизонтальні штрихи, а не зафарбована - вертикальні.

Рисунок переплетення для розробки мотивного патрону методом вертикальних і горизонтальних штрихів зображений на рис. 1

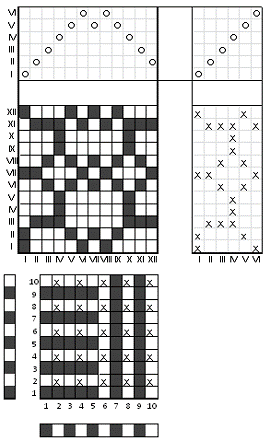

Рис. 1. Мотивний патрон

Проектую згідно з варіантом завдання півторашарову тканину з додатковою основою на базі саржі 2/2 і 8-ми ремізного атласу. Чергування систем ниток: m:n = 1 : 1.

Додаткова система ниток, як правило, вводиться в нижній шар. Схема тканини, елементи побудови переплетення, розрізи і переплетення показані на рис. 2.

Так як для побудови другого елементу необхідно 8 ниток, то R верхнього елемента подвоюємо.

Другий елемент будую по розрізах 1-го елемента(розрізи виконую по переважаючій схемі в системі ниток). По другому розрізу визначаю зсув для сатину. Шосту нитку не можна брати, бо зсув буде дорівнювати одиниці,першу також, тому що S = 4. Отже, обираємо 2-гу нитку нижньої основи.

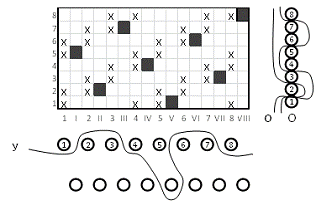

Рис. 2. Схема тканини, елементи побудови переплетення і розрізи.

Параметри переплетення:

. =(1+1) ·(4;8)=16

. =(4;8)=8

. Проборка зведена безперервна на 2 своди.

Рис. 3. Заправний рисунок півторашарової тканини

Нитки кромок півторашарових тканин частіше за все виробляються переплетенням основного репсу 2/2. Для півторашарових тканин з додатковою основою нитки кромок можна пробирати на фонові ремізи основним напіврепсом.

Проектуємо згідно з варіантом завдання тканину двократної ширини на базі полотняного переплетення з Rб = 4.

Число шарів в багатошарових тканинах прийнято позначати: (і).Для цих тканин і= 2; кількість шнурів: К= і-1=1. В заправному рисунку рахунок по утоку ведеться певним чином,а саме (1,I,II;2,3, III…)- парними прокидками. Схема тканини, елементи побудови переплетення, розрізи показані на рис. 4.

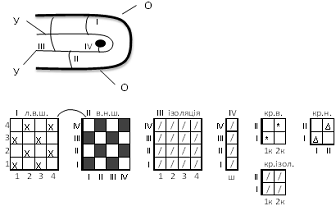

Рис. 4. Схема тканини, елементи побудови переплетення

Параметри переплетення:

.        Ro= 2Rбо+1=2∙4+1=9

.        Ry= 2Ry=2∙4=8

3.      Проборка зведена на два своди+шнур.

Рис. 5.Заправний рисунок тканини двократної ширини

При виготовленні в якості сировини використовують бавовну, льон, іноді синтетичний шовк; виготовляють екранне полотно,холости під картини.

3. Визначення структурних показників одношарової тканини

Розрахунки виконуються тільки для одношарової тканини з орнаментним візерунком, виконаним за допомогою вертикальних та горизонтальних штрихів методом мотивного патронування.

При цьому розраховую наступні показники тканини:

Визначаю коефіцієнт переплетення ниток фону F:

 (3.1)

де RО, RУ - рапорт по основі і утоку фона;О, tУ - число зв'язків відповідно основи з утоком і утоку з основою в межах одного рапорту: tО= tУ=1610

Далі розраховую коефіцієнт зв'язності ниток фону:

 (3.2)

де РО, РУ - щільність тканини, н/см;

Тср - середньозважена лінійна щільність ниток основи і утоку, текс:

 (3.3)

Виходячи з розрахунку коефіцієнта зв’язності ниток фону обираємо тип ткацького верстата,так як Сф ‹ [Сф]=8,83‹9,то обираю СТБ-180.

Після цього визначаю коефіцієнт урівноваженості ниток у тканині по щільності m:

 (3.4)

;

Розраховую коефіцієнт урівноваженості ниток у тканині по їхній лінійній щільності n:

 (3.5)

 (3.6)

Визначення фази побудови тканини

Проф. Н.Г.Новіков запропонував розглядати тканину згідно взаємного розташування ниток в 9-и фазах побудови. Фактично тканина може мати безліч фаз побудови.

Діаметри ниток основи і утоку на прядильних пакуваннях визначаю за формулами:

 (3.7)

 (3.8)

Де, Со, Су - коефіцієнти, що залежать від виду сировини, структури ниток та способу їх отримання.

Так як,моя тканина,сатин бавовняно-сиблоновий, має 30% домішок, то Со=Су=1,252

По значенням коефіцієнтів m та n розраховую коефіцієнт, що визначає висоту хвилі згину ниток основи фону:

 (3.9)

По значенню Кh.о.ф визначаю фазу побудови тканини, так як Кh.о.ф=0,7 , то обираю IV фазу, також за значенням Кh.о.ф визначаю коефіцієнти зминання ниток основи і утоку [3].

Визначаю діаметр ниток в тканині з урахуванням зминання:

; (3.10)

; (3.11)

Потім знаходжу розрахунковий діаметр ниток в тканині :

 (3.12)

Суму висот хвиль вигину ниток основи і утоку визначаю за формулою Н.Г. Новікова:

 (3.13)
