Материал: Розробка структурної та електричної схеми вимірювального каналу швидкості обертання вала електродвигуна

5. ПРАКТИЧНА РЕАЛІЗАЦІЯ ВИМІРЮВАЛЬНОГО КАНАЛУ ШВИДКОСТІ ОБЕРТАННЯ ДВИГУНА

Впевнившись в роботоздатності комп’ютерної моделі здійснимо практичну реалізацію розробленого каналу вимірювального каналу швидкості двигуна.

Використовуючи програму Sprint-Layout 5.0 здійснимо розробку друкованої плати датчика обертів згідно електричної схеми (рисунок 5.1).

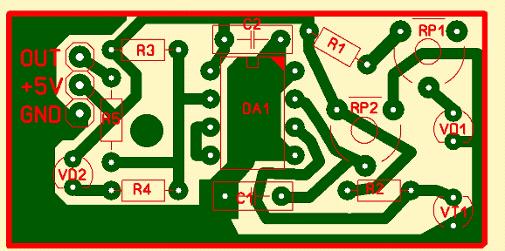

Рисунок 5.1 - Монтажна плата оптичного датчика швидкості обертання

вала двигуна виконана в програмі Sprint-Layout 5.0

Перевірка роботи датчика зображена на рисунку 5.3 з якого видно спрацювання діода на темній поверхні та його погасання на світлій.

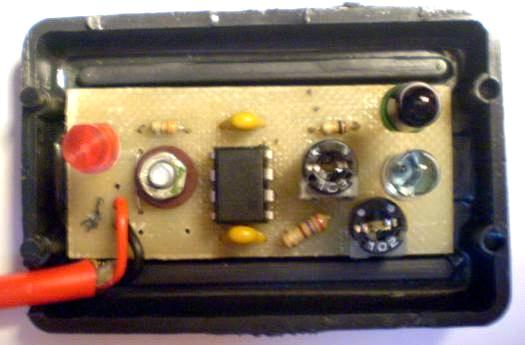

Рисунок 5.2 - Зовнішній вигляд розібраного оптичного датчика

швидкості обертання

Рисунок 5.3 - Тестування роботи датчика

Використовуючи програму Sprint-Layout 5.0 здійснимо розробку друкованої монтажної плати індикатора обертів згідно електричної схеми (рисунок 5.4).

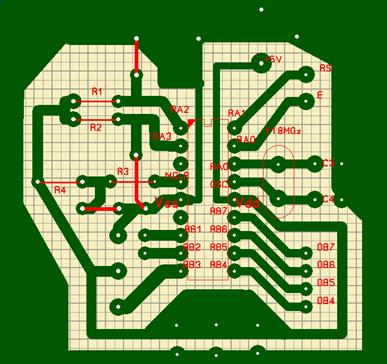

Рисунок 5.4 - Монтажна плата індикатора швидкості обертання

вала двигуна виконана в програмі Sprint-Layout 5.0

Висновки: В даному розділі приведені відомості про практичне втілення розроблених схем та програмних алгоритмів з використанням програм для створення монтажних електронних плат.

ВИСНОВКИ

Отже мета бакалаврської дипломної роботи досягнута, розроблено реалізовано та протестовано вимірювальний канал швидкості обертання електричного двигуна

Проведено розробку електричних схем датчика та індикатора швидкості та обрано елементну базу для їх реалізації.

Здійснена розробка алгоритму роботи мікроконтролера та способу реалізації тахометра миттєвих значень на основі режима захвата модуля ССР мікроконтролера. По алгоритму написана та прокомпільована програма мікроконтролера на мові програмування С.

Проведене комп’ютерне моделювання розробленої мікропроцесорної системи в програмі-симуляторі довело роботоздатність та адекватність програми та алгоритму до фізичної суті протікання процесів в вимірювальній системі.

Приведені відомості про практичне втілення розроблених схем та програмних алгоритмів з використанням програм для створення монтажних електронних плат.
