Материал: Ремонт распределительного вала ВАЗ 2170 Приора в авторемонтных мастерских

Инв. № подл.

Подпись и дата

Взам. инв. №

Инв. № дубл.

Подпись и дата

ГОСТ 3. 1404-74  Форма 1

Операционная карта

Ремонт распределительного вала.

02.70.1360.02-02

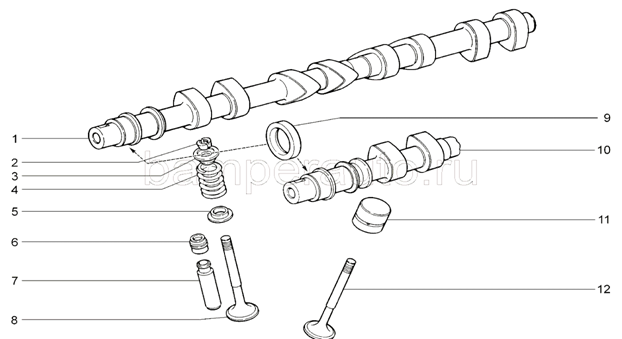

Распределительный вал ВАЗ-2170

Ном. цеха

Ном.уча-стка

Ном.опера-ции

Наименование операции

Наименование и марка материала

045

12ХН3А

Кол. одновр.        обраб.деталей

Оборудование (наименование, модель)

Оборудование

   № перехода

Содержание перехода

Оборудование

Основное

Вспомогательное

Измерительное

Тех. Условия

11

· Обработка торца и фасок.

· Переоборудованный станок 1К62

·

12

· Шлифовать шейку .

·

· Переоборудованный станок 1К62

·

13

· Шлифовать осталенные шейки до размера.

· Переоборудованный станок 1К62

·

14

Промыть и просушить деталь.

· Моечная ванна

Разраб

Смехнов М.Д.

Проверил

Машков А.А.

Нач. ОК

Изм.

Лист

№ докум.

Подп.

Дата

Н. Контр.

Спиридонова М.Н.

Инв. № подл.

Подпись и дата

Взам. инв. №

Инв. № дубл.

Подпись и дата

   ГОСТ 3.1105-74          Форма 5

Карта эскизов

02.70.1360.02-02

Распределительный вал ВАЗ-2170

Номер операции

055

Разраб.

Смехнов М.Д.

Лист

Провер.

Машков А.А.

1

Листов

Изм.

Лист

№ докум.

Подп.

Дата

Изм.

Лист

№ докум.

Подп.

Дата

Н. Контр.

Спиридонова М.Н.

1

Ведомость подбора оборудования на агрегатном посту

№

Наименование

Фото

Технические характеристики и стоимость

1

Костюм сварщика

Костюм сварщика брезентовый со спилковыми вставками предназначен для

защиты тела от ожогов. Прямая одежда и отсутствие открытых частей тела

исключают возможность попадания брызг металла на тело и в складки

спецодежды.
Размеры 48-50, 52-54, 56-58.

Материал

брезент

Материал

вставки из кожевенного спилка 2.6м

Цена: 3 200 руб.

2

Перчатки для сварки

Спилковые перчатки сварщика с подкладкой из 100% хлопка

длиной 35 см и раструбом 15см с дополнительной защитой запястных артерий.

Цена: 270 руб.

3

Установка для высококачественной электродуговой наплавки изношенных валов УН-2Г

Наружный диаметр наплавляемой поверхности, не менее, мм 560
Длина наплавки, не менее, мм 100
Максимальный вес наплавляемой изделия, не более, кг 180
Напряжение питающей сети 3-х фазного переменного тока, В 380
Источник сварочного тока ВДУ-506С или Linkoln Electric
Пределы регулирования сварочного тока, А 50…500
Количество электродов, шт 1
Диаметр электродной проволоки, мм 1,6…3,2
Способ защиты дуги Флюс / Защитные газы
Регулирование скорости подачи электродной проволоки Плавное 54…429м/ч
Частота вращения вращателя (патрон) Плавное 0,4…4 об/мин
Угол поворота вращателя 0…90 град
Количество рабочих мест для наплавки, шт 1
Регулирование расположения мундштука по диаметру наплавки Вручную
Шаг перемещения мундштука, мм 0…10
Подача флюса к рабочему месту наплавки вручную

Цена: 80 000 руб.

4

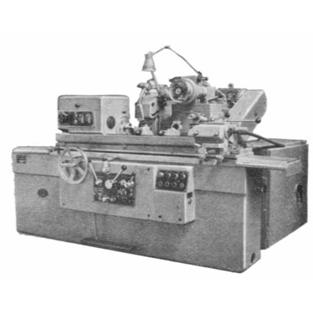

3Б151 - Станок круглошлифовальный

Основные размеры, Наибольшие размеры устанавливаемого изделия, мм.:
Диаметр 200
Длина 700
Конусность, мм/м 10
Шлифовальная бабка
Диаметр шлифовального круга, мм.:
наибольший 600
наименьший 450
Электродвигатель привода изделия:
мощность кВт 0,76
число оборотов в минуту 350-2500
Габаритные размеры, мм.:

длина 3100
ширина 2100
высота 1500
Вес станков, кг 4200

Цена: 240 000 руб.

5

Станок 1К26

Основные параметры станка
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки обрабатываемой над станиной, мм 500
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 290
Наибольшая длина устанавливаемой детали РМЦ, мм 710
Наибольшая масса обрабатываемого изделия в центрах, кг 650..1800
Наибольшая масса обрабатываемого изделия в патроне, кг 300
Наибольшая длина обтачивания, мм 645
Высота центров над плоскими направляющими станины, мм 250

Цена: 160 000 руб.

6

GARWIN GE-PW150 Ванна для мойки деталей 150 л

Вес

45 кг

Производительность

3 л/мин

Габариты

1090х540х890 мм

Габариты ванны

1130х540 мм

Цена: 22 500 руб.
