Материал: Ремонт распределительного вала ВАЗ 2170 Приора в авторемонтных мастерских

Правка вала методом чеканки. Этот метод наиболее успешно следует применять для правки валов двигателей с рядным расположением цилиндров, имеющих аварийные прогибы до 0,75 мм (биение 1,5 мм). Снижение усталостной прочности не наблюдается, сохраняется высокая стабильность формы детали в эксплуатации.

Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.

Биение (изгиб) распредвала устраняют при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.

После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.

Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.

Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.

Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.

Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется хромирование шеек.

Реставрация методом напыления распредвала производится с применением порошковой проволоки многокомпонентного состава (алюминий – цинк). После процедуры напыления распредвала твёрдость покрытия не уступает заводским параметрам. Но, специалисты не рекомендуют проводить ремонт методом напыления более одного раза.

Плюсы:

1. Небольшой нагрев детали (120-180 °C).

2. Высокая производительность процесса.

3. Высокая износостойкость процесса.

4. Простота технического-процесса.

5. Возможность нанесения 0,1-10 мм.

Минусы:

1. Пониженная механическая прочность покрытия.

2. Сравнительно невысокая прочность сцепления покрытия.

Способы напыления: газоплазменное, электродуговое, высокочастотное, детонационное, плазменное.

Газоплазменное. Производится при помощи специальных аппаратов, в которых плавление напыляемого металла производится ацетилено - кислородным пламенем, а его распыление – струей сжатого воздуха. Напыляемый материал в виде проволоки подаётся через центральное отверстие горелки и, попадая в зону пламени с наиболее высокой температурой расплавляется. Проволока подаётся с постоянной скоростью роликами, приводимыми в движение встроенной в аппарат воздушной турбинкой через червячный редуктор. В качестве напыляемого материала применяют так же металлические порошки, которые поступают в горелку из бункера с помощью транспортного газа (воздуха), рисунок 2.

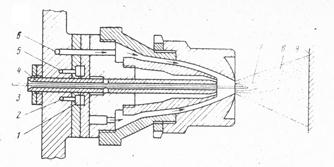

Рисунок 2 – Распылительная головка

Распылительная головка газопламенного проволочного аппарата для напыления:

1) смесительная камера;

2) канал подвода кислорода;

3) проволока;

4) направляющая втулка;

2) канал подвода ацетилена;

3) воздушный канал; ацетиленокислородное пламя;

4) ацетиленно- кислородное пламя;

5) газометаллическая струя;

6) напыляемая поверхность детали.

Распылительная головка газопламенного порошкового аппарата для напыления, рисунок 3:

1)  сопло;

2)  факел газового пламени;

3)  напылённое покрытие;

4)  напыляемая поверхность;

2)  канал подвода кислорода и горючего газа;

3)  транспортирующий газ;

4)  напыляемый порошок.

Рисунок 3 – Распылительная головка

Электродуговое. Производится аппаратами, в которых распыление металла осуществляется электрической дугой, горящей между двумя проволоками, а распыление - струёй сжатого воздуха. Привод для подачи проволоки в зону горения электрической дуги в ручных аппаратах осуществляется от воздушной турбинки, в станочных - от электродвигателя, рисунок 4 .

Рисунок 4 – Схема электродугового напыления

Схема электродугового напыления:

1. напыляемая поверхность;

2. направляющие наконечники;

3. воздушное сопло;

4. подающие ролики;

5. проволока;

6. сжатый газ.

Высокочастотное. Основано на использовании принципа индукционного нагрева при плавлении исходного материала покрытия (проволоки). Распыление расплавленного металла производится струёй сжатого воздуха. Головка высокочастотного аппарата для напыления имеет индуктор, питаемый от генератора ТВЧ и концентратор тока, который обеспечивает плавление проволоки на небольшом участке её длины, рисунок 5.

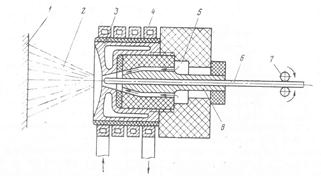

Рисунок 5 – Распылительная головка

Распылительная головка высокочастотного аппарата для напыления:

1)  напыляемая поверхность;

2)  газометаллическая струя;

3)  концентратор тока;

4)  индуктор, охлаждаемый водой;

2)  воздушный канал;

3)  проволока;

4)  подающие ролики;

5)  направляющая втулка.

Детонационное напыление. Расплавление металла, его распыление и перенос на поверхность детали достигается за счёт энергии взрыва смеси газов ацетилена и кислорода. При напылении металла, камеру охлаждаемого водой ствола аппарата для напыления попадаются в определённом соотношении ацетилен и кислород. Затем в камеру вводится с помощью струи азота напыляемый порошок. Газовую смесь поджигают электрической искрой. Взрывная волна сообщает частичкам порошка высокую скорость полёта, которая на расстоянии 75 мм от среза ствола достигает скорости в 800м/с., рисунок 6.

Рисунок 6 – Схема детонационного напыления

Схема детонационного напыления:

1)  электрическая свеча;

2)  подача кислорода;

3)  сжатый азот;

4)  металлический порошок;

2)  ствол;

3)  напыленный металл;

4)  камера взрыва;

5)  подача ацетилена.

Вывод: техническое состояние элементов системы ГРМ во многом зависит характер работы, надежность и ресурс двигателя. Поэтому важно тщательно следить за их работой и не забывать проверять исправность деталей.

Соблюдение нормативно-правовой документации дает возможность грамотно организовать ремонт автомобильного транспорта.

ГЛАВА 2 РЕМОНТ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА ДВИГАТЕЛЯ АВТОМОБИЛЯ ВАЗ 2170 ПРИОРА В АВТОРЕМОНТНОЙ МАСТЕРСКОЙ.

2.1 Классификация, устройство, материал распределительного вала легкового автомобиля ВАЗ 2170

Общество с ограниченной ответственностью

«СпецИнжТехника»

Московская область, г. Лобня, ул. Горки Киовские, 49

телефон: (495) 963-45-44; 963-45-72 ____________________________________________________________________

Охрана труда на предприятии (СТО) ТО и ТР автомобилей производится в специально отведенных местах (постах), оснащенных необходимыми приборами и приспособлениями, инвентарем, оборудованием и инструментом, в том числе специализированным, предусмотренными определенным видом работ. На посты ТО и ТР автомобили должны подаваться чистыми и в сухом состоянии. Постановка автомобилей на посты ТО и ТР осуществляется под руководством мастера или начальника участка. Не допускается въезжать в помещения стоянки, ТО и ТР на автомобиле, габариты которого превышают указанные над въездными воротами. Автомобиль, установленный на напольный пост ТО и ТР, необходимо надежно закрепить путем установки не менее двух упоров под колеса, затормозить стояночным тормозом, при этом рычаг коробки переменных передач должен быть установлен в нейтральное положение, на автомобилях с бензиновыми двигателями следует выключить зажигание, а на автомобилях с дизельными двигателями перекрыть подачу топлива. Во всех случаях кнопка массы автомобиля должна быть выключена. На рулевое колесо должна быть вывешена табличка с надписью: «Двигатель не запускать! Работают люди!». На автомобилях, имеющих дублирующее устройство для пуска двигателя, аналогичная табличка должна вывешиваться у этого устройства. Перемещение автомобилей с помощью подъемников необходимо производить в соответствии с требованиями паспортов-инструкций подъемников. При обслуживании автомобиля на подъемнике (гидравлическом, электромеханическом) на пульте управления подъемником должна быть вывешена табличка с надписью: «Не трогать - под автомобилем работают люди!». Перед вывешиванием подвижного состава с помощью грузоподъемных машин и механизмов все другие работы на нем должны быть прекращены, а исполнители этих работ должны быть удалены на безопасное расстояние.

В рабочем или подмятом положении плунжер гидравлического подъемника должен надежно фиксироваться упором или штангой, гарантирующим невозможность самопроизвольного опускания подъемника. Посты ТО на поточных линиях с принудительным передвижением автомобилей должны быть оборудованы: сигнализацией (световой, звуковой), предупреждающей работающих на линии обслуживания о начале передвижения автомобиля с поста на пост устройством, обеспечивающим остановку передвижения с любого поста Передвижение автомобилей с поста на пост разрешается только после получения сигналов со всех постов об окончании работы и подачи на все посты сигнала, предупреждающего о начале передвижения. При работе с высоко расположенными деталями или агрегатами автомобилей следует применять устойчивые специальные подставки. Не допускается пуск двигателя автомобиля на постах технического обслуживания и ремонта ремонтным рабочим, кроме водителя-перегонщика, а также бригадира или слесаря, назначаемых приказом по организации и инструктируемых каждый квартал. Перед проведением работ, связанных с проворачиванием коленчатого и карданного валов, необходимо дополнительно проверить выключение зажигания (перекрытие подачи топлива для дизельных автомобилей), нейтральное положение рычага переключения передач, освободить рычаг стояночного тормоза. После выполнения необходимых работ автомобиль следует затормозить стояночным тормозом. Не допускается проворачивать карданный вал при помощи лома или монтажной лопатки. Рабочие, производящие обслуживание и ремонт автомобилей, должны обеспечиваться соответствующими исправными инструментами и приспособлениями. При необходимости выполнения работ под автомобилем, находящимся вне осмотровой канавы, подъемника, эстакады, рабочие должны обеспечиваться лежаками. Работать лежа на полу или земле без лежака не допускается. При вывешивании части автомобиля, прицепа, полуприцепа подъемными механизмами (домкратами, талями и тому подобным), кроме стационарных, необходимо вначале подставить под не поднимаемые колеса противооткатные упоры, вывесить автомобиль, подставить под вывешенную часть козелки и опустить на них автомобиль. Перед вывешиванием задней оси расцепленного двухосного прицепа необходимо его поворотный круг зафиксировать стопорным устройством. Не допускается: выполнять какие-либо работы на автомобиле, прицепе, полуприцепе, вывешенном только на одних подъемных механизмах, кроме специальных разработанных подъемников, обеспечивающих безопасность их эксплуатации без дополнительных подставок при соблюдении требований, изложенных в инструкциях по эксплуатации этих подъемников находиться в осмотровой канаве, под эстакадой при перемещении по нему обслуживаемых транспортных средств подкладывать под вывешенный автомобиль, прицеп, полуприцеп вместо козелков диски колес, кирпичи и прочие случайные предметы снимать и ставить рессоры на автомобилях, прицепах, полуприцепах всех конструкций и типов без предварительной их разгрузки от массы кузова путем вывешивания кузова с установкой козелков под него или раму автомобиля проводить техническое обслуживание и ремонт автомобиля при работающем двигателе, за исключением отдельных видов работ, технология проведения которых требует пуска двигателя поднимать или вывешивать автомобиль за буксирные приспособления, крюки путем захвата за них тросами, цепью или крюком подъемного механизма снимать, устанавливать и транспортировать агрегаты при зачаливании их тросами или канатами поднимать, даже кратковременно, грузы массой более чем это указано на табличке данного подъемного механизма поднимать груз при косом натяжении троса или цепей работать на неисправном оборудовании, а также с неисправными инструментами и приспособлениями самому производить устранение неисправностей оборудования оставлять инструмент и детали на краях осмотровой канавы Ремонт, замена подъемного механизма кузова автомобиля-самосвала, самосвального прицепа или, долив в него масла, должны производиться после установки под поднятый кузов специального дополнительного упора, исключающего возможность падения или самопроизвольного опускания кузова. Не допускается: работать под поднятым кузовом автомобиля-самосвала, самосвального прицепа без специального дополнительного упора использовать случайные подставки и подкладки вместо специального дополнительного упора работать с поврежденными или неправильно установленными упорами пускать двигатель и перемещать автомобиль при поднятом кузове производить ремонтные работы под поднятым кузовом автомобиля-самосвала, самосвального прицепа без предварительного его освобождения от груза При ремонте и обслуживании автобусов и грузовых автомобилей рабочие должны быть обеспечены подмостями или лестницами-стремянками. Применять приставные лестницы не разрешается. Подмости должны быть устойчивыми и иметь поручни и лестницу. Металлические опоры подмостей должны быть надежно связаны между собой. Доски настила подмостей должны быть уложены без зазоров и надежно закреплены. Концы досок должны находиться на опорах. Толщина досок подмостей должна быть не менее 40 мм. Переносные лестницы-стремяки должны иметь врезные ступеньки шириной не менее 150 мм. Не допускается применять лестницы с набивными ступеньками. Лестница-стремянка должна быть такой длины, чтобы рабочий мог работать со ступеньки, отстоящей от верхнего конца лестницы не менее, чем на один метр. Нижние концы лестницы должны иметь наконечники, препятствующие ее скольжению. Убирать рабочее место от пыли, опилок, стружки, мелких металлических обрезков разрешается только щеткой. Не допускается сдувать пыль, опилки, стружку, мелкие обрезки сжатым воздухом. При работе на поворотном стенде (опрокидывателе) необходимо предварительно надежно укрепить автомобиль на нем, слить топливо из топливных баков и жидкость из системы охлаждения, плотно закрыть масло заливную горловину двигателя и снять аккумуляторную батарею, все незакрепленные предметы из кузова, кабины и салона следует удалить.

Техника безопасности при ТО и ремонте

Техника безопасности для слесаря ремонтника.

1. При работе возможно воздействие следующих опасных производственных факторов: травмы при работе неисправным инструментом, травмирование ног при падении деталей и узлов, превышение предельно допустимой нагрузки при переноске тяжести, отравление и ожоги при использовании легковоспламеняющейся жидкости.

2. При работе слесарь ремонтник должен использовать спец. одежду.

3. В слесарно-монтажной мастерской должна быть медицинская аптечка с набором медикаментов и перевязочных средств для оказания первой медицинской помощи при травмах.

4. При работе в слесарно-монтажной мастерской необходимо соблюдать правила пожарной безопасности, знать средства расположений первичных средств пожаротушения. В слесарно-монтажной мастерской должен быть огнетушитель и ящик с песком.

5. Перед началом работы необходимо одеть спец. одежду.

6. Изучить порядок выполнения и безопасность.

7. Подготовить к работе оборудование, инструменты и приспособления проверить их исправность.

8. Быть внимательным, правильно выполнять трудовые приемы.

9. Работать только исправным инструментом и приспособлением.

10. Гаечные ключи применять только в соответствии только по размеру гаек и болтов. Запрещается наращивать ключи, использовать прокладки, ударять по ключу, разводные ключи не должны иметь люфта в подвижных местах.

11. Отвертки следует применять в соответствии с шириной шлица винта.

12. При разборке и сборке агрегатов узлов следует применять съемные приспособления указаны в конструкционной карте.

13. Снятые детали или узлы необходимо складывать на верстак, длинные детали валы, полуоси запрещается ставить вертикально во избежание их падения и травмирования людей.

14. Для подъема установки и снятия деталей и агрегатов массой более 15кг должны применяться подъемные приспособления. Для перемещения узлов и деталей массой более 15кг необходимо использовать тележки со стойками и упорами.

15. Во избежание отравлений и возникновения пожара запрещается применять для промывки деталей бензин.

16. При обработке деталей необходимо надежно закреплять их в тисках.

Устройство

Коленчатый вал отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные каналы, закрытые заглушками. Для уменьшения вибрации служат восемь противовесов, расположенные на коленчатом валу. Радиус кривошипа коленчатого вала двигателя мод. 21126 на 2,3 мм больше, чем у двигателя мод. 2112, за счет чего ход поршня увеличился с 71 до 75,6 мм. Для различия валов на одном из противовесов коленчатого вала двигателя ВАЗ-21126 отлита маркировка «11183». На переднем конце коленчатого вала установлены масляный насос, зубчатый шкив ремня привода распределительных валов и шкив привода генератора со встроенным демпфером крутильных колебаний. На заднем конце коленчатого вала расположен маховик, отлитый из чугуна. На маховик напрессован стальной зубчатый обод.
