а) б)

Рисунок 11 – Дифракция на дифракционной решетке

Пусть луч 1 падает на линзу под углом  φ (угол дифракции). Световая волна, идущая под этим углом от щели, создает в точке F????  максимум интенсивности. Второй луч, идущий от соседней щели под этим же углом φ, придет в ту же точку F????. Оба эти луча придут в фазе и будут усиливать друг друга, если оптическая разность хода будет равна mλ:  = CD = d sin ????

Условие максимума для дифракционной решетки будет иметь вид:

d sin ???? = mλ, где m = ± 1, ± 2, ± 3, … . (19)

Максимумы, соответствующие этому условию, называются главными максимумами. Значение величины m, соответствующее тому или иному максимуму называется порядком дифракционного максимума. В точке F₀ всегда будет наблюдаться нулевой или центральный дифракционный максимум. Так как свет, падающий на экран, проходит только через щели в дифракционной решетке, то условие минимума для щели и будет условием главного дифракционного минимума для решетки: b sin ???? = mλ (19.1)

Конечно, при большом числе щелей, в точки экрана, соответствующие главным дифракционным минимумам, от некоторых щелей свет будет попадать и там будут образовываться побочные дифракционные максимумы и минимумы (рис. 11 (б)). Но их интенсивность, по сравнению с главными максимумами, мала (≈ 1/22).

При условии  = d sin ???? = (2m+1), волны, посылаемые каждой щелью, будут гаситься в результате интерференции и появятся дополнительные минимумы.

Количество щелей определяет световой поток через решетку. Чем их больше, тем большая энергия переносится волной через нее. Кроме того, чем больше число щелей, тем больше дополнительных минимумов помещается между соседними максимумами. Следовательно, максимумы будут более узкими и более интенсивными (рис. 12).

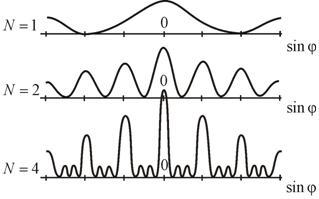

Рисунок 12 – Зависимость интенсивности максимумов от кол-ва щелей

Из (18) видно, что угол дифракции пропорционален длине волны λ. Значит, дифракционная решетка разлагает белый свет на составляющие, причем отклоняет свет с большей длиной волны (красный) на больший угол (в отличие от призмы, где все происходит наоборот).

Это свойство дифракционных решеток используется для определения спектрального состава света (дифракционные спектрографы, спектроскопы, спектрометры).

Зеркальная поверхность лазерного компакт-диска представляет собой спиральную дорожку, шаг которой соизмерим с длиной волны видимого света. На такой упорядоченной и мелкоструктурной поверхности в отраженном свете заметно проявляются дифракционные и интерференционные явления, что и является причиной радужной окраски создаваемых им бликов. Луч лазера занимает на компакт-диске настолько малую площадь, что этот участок можно считать одномерной дифракционной решеткой.

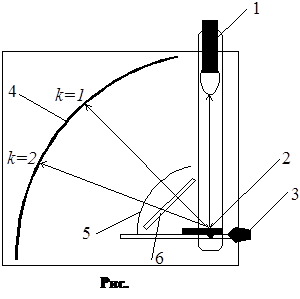

Схема прибора (прибор №1), для наблюдения дифракции света на кусочке компакт-диска, играющего роль отражательной дифракционной решетки, представлена на рисунке 2. Здесь: 1 – источник света – лазер-брелок, укрепленной на поворачивающейся планке, 2 – отражательная дифракционная решетка – кусочек компакт-диска, 3 – зажим для крепления препарата, 4 - транспортир для измерения углов дифракции, 5 – транспортир для измерения угла падения луча света, 6 – зажим для крепления поляроида.

2.2.5. Дифракция рентгеновских лучей

Дифракция рентгеновских лучей - рассеяние рентгеновских лучей кристаллами (или молекулами жидкостей и газов), при котором из начального пучка лучей возникают вторичные отклонённые пучки той же длины волны, появившиеся в результате взаимодействия первичных рентгеновских лучей с электронами вещества; направление и интенсивность вторичных пучков зависят от строения рассеивающего объекта. Дифрагированные пучки составляют часть всего рассеянного веществом рентгеновского излучения. Наряду с рассеянием без изменения длины волны наблюдается рассеяние с изменением длины волны - так называемое комптоновское рассеяние. Явление Д. р. л., доказывающее их волновую природу, впервые было экспериментально обнаружено на кристаллах немецкими физиками М. Лауэ, В. Фридрихом и П. Книппингом в 1912.

Кристалл является естественной трёхмерной дифракционной решёткой для рентгеновских лучей, т.к. расстояние между рассеивающими центрами (атомами) в кристалле одного порядка с длиной волны рентгеновских лучей (~1Å=10^-8 см). Д. р. л. на кристаллах можно рассматривать как избирательное отражение рентгеновских лучей от систем атомных плоскостей кристаллической решётки (см. Брэгга - Вульфа условие). Направление дифракционных максимумов удовлетворяет одновременно трём условиям:

1) a(cos a - cos a₀) = Нl; 2) b(cos b - cos b₀) = Kl; 3) с(cos g - cos g₀) = Ll.

Здесь а, b, с - периоды кристаллической решётки по трём её осям; a₀, b₀, g₀ - углы, образуемые падающим, а a, b, g - рассеянным лучами с осями кристалла; l - длина волны рентгеновских лучей, Н, К, L - целые числа. Эти уравнения называются уравнениями Лауэ. Дифракционную картину получают либо от неподвижного кристалла с помощью рентгеновского излучения со сплошным спектром (так называемая лауэграмма; рис. 1), либо от вращающегося или колеблющегося кристалла (углы a₀, b₀ меняются, а g₀ остаётся постоянным), освещаемого монохроматическим рентгеновским излучением (l - постоянно), либо от поликристалла, освещаемого монохроматическим излучением. В последнем случае, благодаря тому что отдельные кристаллы в образце ориентированы произвольно, меняются углы a₀, b₀, g₀.

Рисунок 13 - Лауэграмма монокристалла берилла, снятая вдоль оси симметрии 2-го порядка.

Интенсивность дифрагированного луча зависит в первую очередь от так называемого структурного фактора, который определяется атомными факторами атомов кристалла, их расположением внутри элементарной ячейки кристалла, а также характером тепловых колебаний атомов. Структурный фактор зависит от симметрии расположения атомов в элементарной ячейке. Интенсивность дифрагированного луча зависит также от размеров и формы объекта, от совершенства кристалла и прочего.

Д. р. л. от поликристаллических тел приводит к возникновению резко выраженных конусов вторичных лучей. Осью конуса является первичный луч, а угол раствора конуса равен 4J (J - угол между отражающей плоскостью и падающим лучом). Каждый конус соответствует определённому семейству кристаллических плоскостей. В создании конуса участвуют все кристаллики, семейство плоскостей которых расположено под углом J к падающему лучу. Если кристаллики малы и их приходится очень большое количество на единицу объёма, то конус лучей будет сплошным. В случае текстуры, т. е. наличия предпочтительной ориентировки кристалликов, дифракционная картина (рентгенограмма) будет состоять из неравномерно зачернённых колец.

Метод Д. р. л. на кристаллах дал возможность определять длину волны рентгеновских лучей, если известна структура кристаллической решётки, благодаря чему возникла рентгеновская спектроскопия, сыгравшая важную роль при установлении строения атома. Наблюдения Д. р. л. известной длины волны на кристалле неизвестной структуры позволяют установить характер этой структуры (расположение ионов, атомов и молекул, составляющих кристалл), что послужило основой рентгеновского структурного анализа.

Д. р. л. наблюдается также при рассеянии их аморфными твёрдыми телами, жидкостями и газами. В этом случае на кривой зависимости интенсивности от угла рассеяния вокруг центрального пятна появляются широкие кольца типа гало (рис. 14). Гало́ — оптический феномен, светящееся кольцо вокруг объекта — источника света. Положение этих колец (угол J) определяется средним расстоянием между молекулами или расстояниями между атомами в молекуле. Из зависимости интенсивности от угла рассеяния можно определить распределение плотности вещества.

Рисунок 14 – Гало вокруг луны

Д. р. л. можно наблюдать также на обычной оптической дифракционной решётке при скользящем падении (меньше угла полного отражения) рентгеновских лучей на решётку. С помощью этого метода можно непосредственно и с большой точностью измерять длины волн рентгеновских лучей.

2.3. Поляризация света

Поляризацией - называется преобразование света из естественного в плоскополяризованный. Поляризация присуща только поперечным волнам. Поляризацией - воздействие на световые или электромагнитные колебания, вследствие которого они происходят в определённом направлении, в определённой плоскости. Поляризатор – это оптическое устройство, способное превращать свет из естественного в плоскополяризованный.

2.3.1. Естественный и поляризованный свет

При изучении явлений интерференции и дифракции вопрос о том, являются световые волны продольными или поперечными, имел второстепенное значение. Там мы изучали способы оценки модуля вектора напряженности электрической составляющей электромагнитной волны. Здесь мы обсудим его направление.

Основное свойство электромагнитных волн – поперечность колебаний векторов напряжённости электрического и магнитного полей  по отношению к направлению распространения волны (рис. 15).

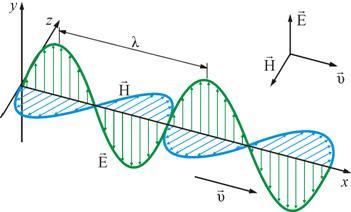

Рисунок 15 – Изображение поперечности колебаний векторов и

В каждом отдельном случае (для каждого цуга волн) имеется та или иная ориентация векторов и  в пространстве по отношению к распространению (направления луча). Такая асимметрия характерна только для поперечных волн. Продольная волна всегда симметрична относительно направления распространения.

Как правило, излучение естественных источников представляет собой пример электромагнитных волн со всевозможными равновероятностными ориентациями вектора  , т.е. с неопределённым состоянием поляризации. Такой свет называют неполяризованным или естественным (рис. 15.1, а).

а) б) в)

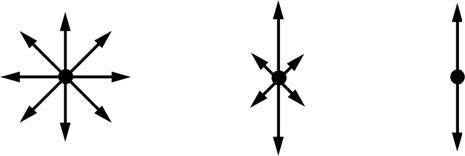

Рисунок 15.1 – Ориентации вектора

Свет с преимущественным (но не исключительным) направлением колебаний вектора   называют частично поляризованным светом (рис. 15.1, б).

В природе существует обширный класс электромагнитных волн, в которых колебания электрического и магнитного полей совершаются в строго определённых направлениях. Такое свойство определяет состояние поляризации электромагнитной волны. Если вектор напряженности электрического поля электромагнитной волны колеблется вдоль некоторого направления в пространстве, говорят о линейной поляризации рассматриваемой электромагнитной волны (рис. 15.1, в). Электромагнитная волна в этом случае называется полностью поляризованной.
