Материал: Разработка информационной системы организации на примере магазина оборудования для фитнеса

Накопитель данных может быть реализован физически в виде ящика в картотеке, области в оперативной памяти, файла на магнитном носителе и т.д.

Накопителю обязательно должно даваться уникальное имя и номер в пределах всей модели (всего набора диаграмм). Имя накопителя выбирается из соображения наибольшей информативности для разработчика. Например, если в качестве накопителей выступают таблицы проектируемой базы данных, тогда в качестве имен накопителей рекомендуется использовать имена таблиц. Таким образом, накопитель данных может представлять собой всю базу данных целиком, совокупность таблиц или отдельную таблицу. Такое представление накопителей в дальнейшем облегчит построение информационной модели системы.

Внешняя сущность (терминатор) представляет собой материальный объект или физическое лицо, выступающие как источник или приемник информации (например, заказчики, персонал, программа, склад, инструкция). Внешние сущности на DFD по смыслу соответствуют управлению и механизмам, отображаемым на контекстной диаграмме IDEF0.

Определение некоторого объекта, субъекта или системы в качестве внешней сущности указывает на то, что она находится за пределами границ проектируемой информационной системы. В связи с этим внешние сущности, как правило, отображаются только на контекстной диаграмме DFD. В процессе анализа и проектирования некоторые внешние сущности могут быть перенесены на диаграммы декомпозиции, если это необходимо, или, наоборот, часть процессов (подсистем) может быть представлена как внешняя сущность.

.2.2 Правила и рекомендации построения DFD

Правила и рекомендации построения модели DFD в основном совпадают с принятыми в IDEF0. По аналогии с IDEF0 у каждого процесса (подсистемы) на диаграмме потоков данных должен быть как минимум один входящий и один выходящий поток. Процесс должен запускаться на выполнение либо через обрабатываемый, либо через управляющий поток данных. Работа каждого процесса должна завершаться конкретным результатом.

Каждый накопитель данных также должен иметь как минимум один входящий и один выходящий поток. Наличие только входящих потоков в накопитель означает, что информация накапливается, но не используется.

Наличие только выходящих потоков из накопителя также является ошибкой. Прежде чем использовать данные из накопителя, они должны там появиться в результате работы какого-либо процесса (подсистемы, внешней сущности). Исключением из правил считается случай, когда накопитель является внешней сущностью. Тогда допускается наличие либо только входящих стрелок, либо только выходящих стрелок.

Таким образом, диаграммы потоков данных (DFD) обеспечивают удобный способ описания передаваемой информации как между частями моделируемой системы, так и между системой и внешним миром. Это качество определяет область применения DFD - они используются для создания моделей информационного обмена организации, например модели документооборота. Кроме того, различные вариации DFD широко применяются при построении корпоративных информационных систем.

4. Функциональный анализ деятельности организации

Объектом анализа является магазин фитнес оборудования. Для построения информационной системы его работы, необходимо учитывать контроль качества над товаром и закон о защите прав потребителя.

Ниже перечислены основные уровни создания модели с использованием нотаций

IDEF0: Рисунок 4;

DFD: Рисунок 5, Рисунок 8, Рисунок 9;

IDEF3: Рисунок 6, Рисунок 7.

Верхний уровень:

На этом уровне рассматривается самый верхний уровень информационной системы управления работы магазина фитнес оборудования (Рисунок 4).

К входным данным этой системы будут относиться "Информация об оборудовании". Управляющей информацией являются критерии проверки качества товара и закон о защите прав потребителя, управляющим механизмом - рабочий персонал. Выходные данные представляются в виде оборудования и прилагающиеся документы.

После проведения декомпозиции получаем развернутую схему процесса продажи фитнес оборудования (Рисунок 5).

Проведем декомпозицию Элемента "Предварительная подготовка". Деятельность "Подготовка к продаже" включает следующие действия (Рисунок 6): "Консультация с заказчиком", "Выбор оборудования", "Наличие оборудования на складе". После элемента "Консультация с заказчиком" переходим к элементу "Выбор оборудования", при этом клиенту выдается анкета с ассортиментом. Далее в "Выбор оборудования" клиент определяется с ассортиментом и передает заполненную анкету следующему элементу "Наличие оборудования на складе". Далее, если оборудование в наличии, то переходим к следующему блоку.

Проведем дальнейшую декомпозицию. Элемент "Согласование с заказчиком" включает следующие действия (Рисунок 7): "Выбор категории оборудования" предоставляется прайс-лист и происходит "Согласование цены", далее, если цена согласована, отправляется заявка на бронирование - "Бронирование", затем накладная на доставку, оборудование доставляется - "Доставка оборудования".

В результате декомпозиции элемента "Оформление заказа", мы получаем систему, состоящую из трех элементов (Рисунок 8): "Проверка оборудования", "Оплата", "Оформление документов".

Последующая декомпозиция элемента "Получение оборудования" получаем три новых элемента: "Передача оборудования", "Оформление гарантии", "Выдача оборудования с прилагающимися документами" (Рисунок 9).

Рисунок 4 - IDEF0

Рисунок 5 - DFD

Рисунок 6 - IDEF3 "Предварительная подготовка"

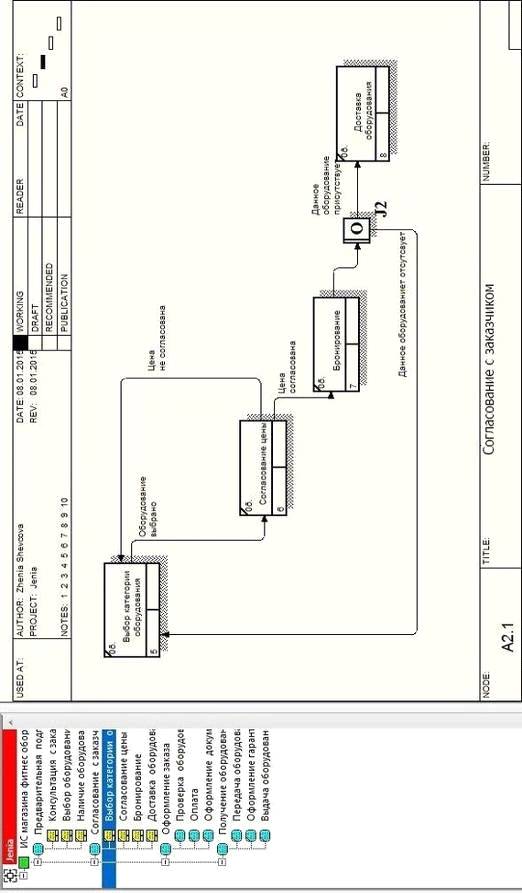

Рисунок 7 - IDEF3 "Согласование с заказчиком"

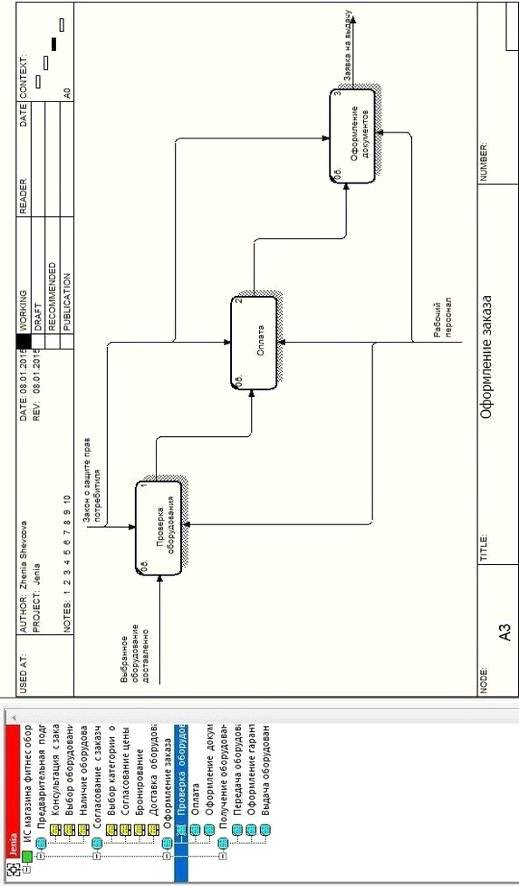

Рисунок 8 - DFD "Оформление заказа"

Рисунок 9 - DFD "Получение оборудования"

5. Структурная модель программно-аппаратного обеспечения ИС

Разработанная ИС должна включать себя комплекс аппаратных и программных средств, расположенных в узлах локальной сети и должна устанавливаться не более чем на 4 рабочие станции в пределах предприятия.

Рабочие станции включают следующие аппаратные средства:

Минимальные аппаратные средства:

·    CPU Intel® Core™ i3 2330М 2.20 GHz;

·    RAM DDR-III 6 Gb;

·        VGA NVIDIA GeForce GT 520MX 2048 Mb;

·        1 HDD 500 Gb;

·        1 HDD 1 Tb.

Рекомендуемые аппаратные средства:

·    CPU Intel® Core™ i5 3770K 3.50 GHz;

·    RAM DDR-III 6 Gb;

·        VGA NVIDIA GeForce GT 720 1024 Mb;

·        1 SSD 500 Gb;

·        1 HDD 1 Tb.

Рабочие станции включают следующие программные средства:

Минимальные программные средства:

·    Microsoft Windows XP Professional x32

·        Microsoft Office 2007 x32

·        Eset NOD32 Smart Security 4

·        Клиентская часть ИС

Рекомендуемые программные средства:

·    Microsoft Windows 7 Ultimate x64

·        Microsoft Office 2013 x64

·        Eset NOD32 Smart Security 7

·        Клиентская часть ИС

Основания выбора программного обеспечения. Microsoft Windows 7 Ultimate x64: возможность работы с любым из 35 языков, гибкость, поддержка многоядерности, 64-разрядность и т.д. Microsoft Office 2013 x64: удобный интерфейс, интеграция с "облачными" хранилищами, онлайн редактировка документов и т.д. Eset NOD32 Smart Security 7: эффективная защита всей корпоративной сети, оптимальный уровень безопасности системы, высокая производительность работы при минимальных системных требованиях.

Сервер данных включает следующие аппаратные средства:

Минимальные аппаратные средства:

·    CPU Intel® Core™ i3 2670QM 2.20 GHz;

·        RAM DDR-III 6 Gb;

·        1 HDD 1Tb.

Рекомендуемые аппаратные средства:

·    CPU Intel® Core™ i5 2670QM 2.20 GHz;

·        RAM DDR-III 8 Gb;

·        1 SSD 1Tb.

Сервер данных включает следующие программные средства:

Минимальные программные средства:

• Windows Server 2003

• MySQL Database 5.5.23

Основания выбора программного обеспечения. MySQL Database: многопоточность, ODBC драйвер, гибкая система привилегий и паролей, бесплатность в большинстве случаев и т.д.

Рекомендуемые программные средства:

• Windows Server 2012 R2

• Oracle Database 12c Enterprise Edition

Основания выбора программного обеспечения. Oracle Database 12c Enterprise Edition: предлагает более 500 функций, включая новую архитектуру, которая упрощает процесс консолидации баз данных в облаке и позволяет клиентам управлять несколькими базами данных как одной без изменения приложений, идеально подходит для компаний среднего бизнеса. Оно включает одну подключаемую базу данных для облака. Windows Server 2012 R2: безопасность, удобный пользовательский интерфейс, усовершенствованный диспетчер задач и т.д.

бизнес фитнес программный доставка

Таким образом, при выполнении курсовой работы, цель и поставленные задачи были выполнены. А именно была реализована система организации на примере магазина фитнес оборудования при использовании программного средства AllFusion Process Modeler. Были построены диаграммы, описывающие функциональную схему магазина по методологиям IDEF0, DFD, IDEF3.

Важную роль в успешном привлечении новых клиентов и способности успешно конкурировать на рынке продаж фитнес оборудования играют автоматизированные системы, которые предназначены для оптимизации работы, в первую очередь для поиска необходимой информации о нужной продукции. При помощи такой системы можно сократить время для поиска и доставки нужных для клиента товаров.

Разработанная система позволяет осуществлять функционирование магазина или же целой сети. Данная информационная система разрабатывалась для небольших магазинов, аптек или же для интернет магазинов. Назначение информационной системы - поиск и анализ информации, конечным потребителем которой является клиент.

Основное значение ИС - создание современной инфраструктуры для управления предприятием или же другим учреждением.

Разработка ИС организации необходима для возможного улучшения и оптимизации методов работы, а именно для повышения качества, скорости, что в свою очередь ведет к повышению конкурентоспособности магазина.

Список использованной литературы

1.   Ансофф И. Информационные системы управления / И. Ансофф. - М.: Лектор, 2009. - 51 с.

2.      Вендров А.М. CASE-технологии. Современные методы и средства проектирования информационных систем / А.М. Вендров. - М.: Финансы и статистика, 2010. - 176 с.

.        Душин В.К. Теоретические основы информационных процессов и систем / В.К. Душин. - М.: Финансы и статистика, 2009. - 348 с.

.        Евельсон Л.И., Рафаловская М.Я., Методические указания к курсовой работе по дисциплине "Теория информационных процессов и систем" для студентов III курса, обучающихся по направлению подготовки бакалавров 230400 Информационные системы и технологии / Евельсон Л.И., Рафаловская М.Я. - Брянск.: Издательство БГИТА, 2013. - 18с.

.        Советов Б.Я. Теория информационных процессов / Б.Я. Советов. - М.: Изд-во Академия, 2010. - 432 с.

6.   IDEF0: функциональное моделирование деловых процессов [Электронный ресурс] http: // ooad.asf.ru / standarts / IDEF / IDEF0 / List01. aspx

7.   Диаграммы потоков данных DFD [Электронный ресурс] http://www.ami.nstu.ru

8.      Управление бизнес-ресурсами [Электронный ресурс] http://bpm.siteedit.ru
