Матрицу компоновки строится для следующего набора блоков:

Cv, O, ZYe, r, WVd, W1V1e1d1

Поскольку присутствуют дублирующие блоки, для упрощения записи они не учитываются - W1V1

Блоки e, d, и d1 не учитываются потому, что они не могут быть отделены от головных блоков и могут учитываться только в совокупности с ними – ZYe, WVd,W1V1e1d1.

Получен следующий набор блоков:

Cv, O, ZY, WV, r

ZY и WV не выносятся за скобки, так как мы не сможем их продублировать:

CvO(ZY+rWV) rCvO(ZY+WV) rOCv(ZY+WV) OrCv(ZY+WV)

CvO(rWV+ZY) rCvO(WV+ZY) rOCv(WV+ZY) OrCv(WV+ZY)

OCv(ZY+rWV) CvrO(ZY+WV) CvOr(ZY+WV) OCvr(ZY+WV)

OCv(rWV+ZY) CvrO(WV+ZY) CvOr(WV+ZY) OCvr(WV+ZY)

3.4 Разработка условий отбора наиболее рациональной компоновки.

Условие отбора компоновки:

Для уменьшения габаритов станка и увеличения его технологических возможностей, ставим блок, который перемещается в горизонтальном и вертикальном направлении, перед блоком, который перемещается в горизонтальном.

CvO(Ō+ŌŌ)

где Ō – не стационарный блок, то есть любой подвижный из имеющихся в наборе блоков.

Заготовка не перемещается в вертикальном направлении, и это движение перемещено на траверсу.

где «+» означает «или».

CvO(Ō+rŌ)+ CvO(rŌ+Ō)

Поскольку станок 1553 предназначается для обработки крупногабаритных деталей типа дисков и втулок, высота которых не превышает 1.5 – 2 диаметров, деталь нерационально обрабатывать в вертикальном и наклонном состоянии.

CvO(Ō+rŌ)+CvO(rŌ+Ō)+OCv(Ō+rŌ)+ OCv(rŌ+Ō)

3.5 Отбор наиболее рациональной компоновки.

Используя условия отбора и пользуясь матрицей возможных компоновок можно выбрать наиболее рациональную компоновку:

1.CvO(Ō+ŌŌ)

2. CvO(Ō+rŌ)+ CvO(rŌ+Ō)

3.CvO(Ō+rŌ)+CvO(rŌ+Ō)+OCv(Ō+rŌ)+ OCv(rŌ+Ō)

__________________________________________

CvO(ZY+rWV)

Условиям отбора удовлетворяет компоновка CvO(ZY+rWV), которая и является заводской для станка 1553.

Проектирование альтернативной компоновки

Проектируя альтернативную компоновку станка, были произведены следующие изменения – резцедержатель и револьверная головка лишены формообразующих движений. Эти движения выполняет сама заготовка с помощью траверсы и суппорта на ней.

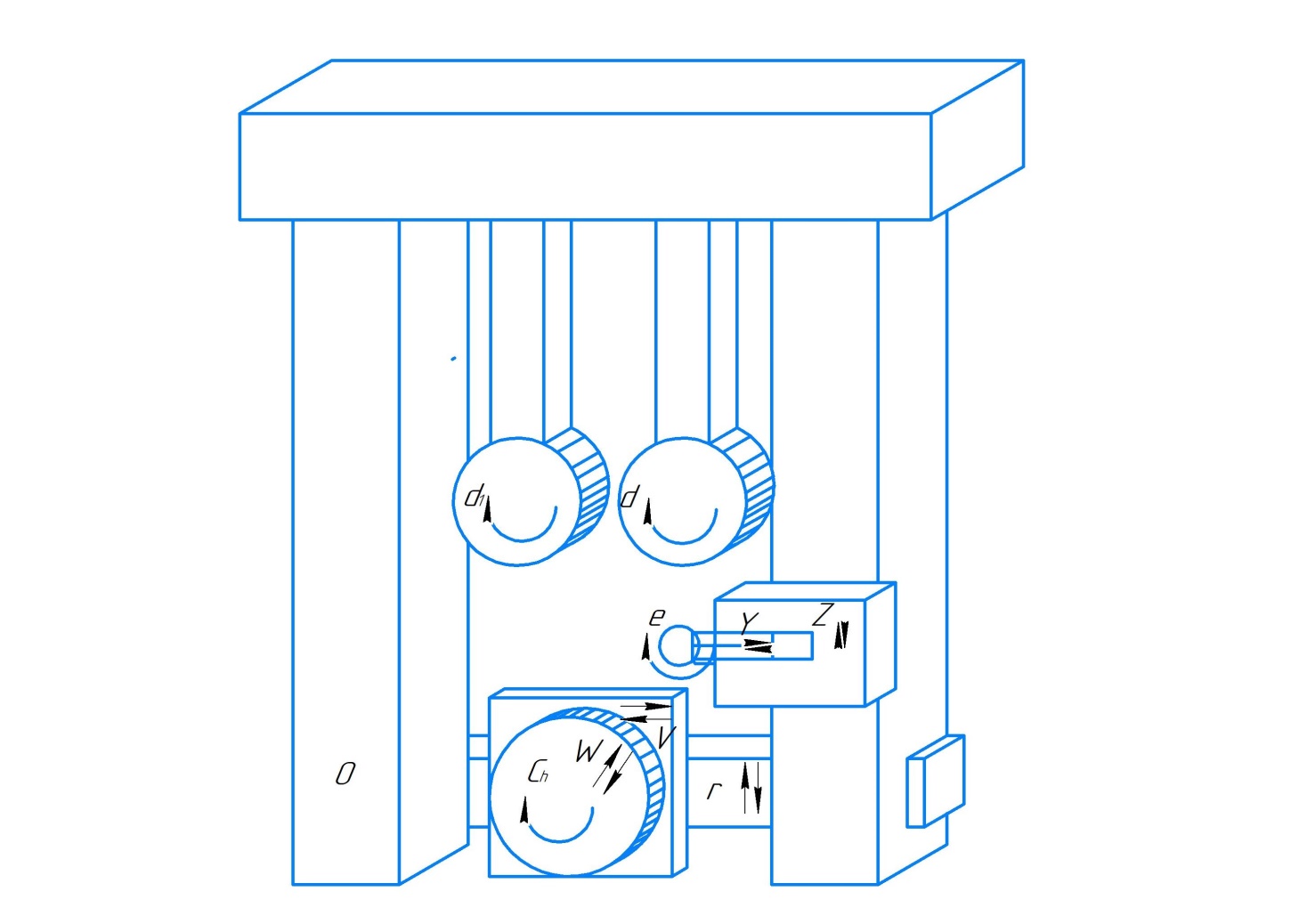

Рисунок 17. Компоновочная схема

Тогда формула компоновки будет иметь вид

CvO(ZYe + rWV+dd1)

4.1 Технологическая компоновка.

Формообразующие движения – вращение планшайбы вокруг своей оси; горизонтальное и вертикальное перемещение бокового суппорта, горизонтальное и вертикальное перемещение нижнего суппорта.
Установочные движения – перемещение траверсы с находящимся на ней суппортом; поворот револьверной головки; поворот резцедержателя; поворот резцедержателя у бокового суппорта.
Число планшайб – одна.
Число рабочих и загрузочных позиций – одна

4.2 Определение набора блоков.

Набор блоков, используемых при данной компоновке станка

а) станина (неподвижный блок)

б) два неподвижных блока

в) один блок, находящийся в плоскости перпендикулярной первой

г) блок, содержащий блок перемещающийся в одной плоскости

д) блок, вращающийся вокруг своей оси для обеспечения резания

Дадим обозначение блокам:

Станина неподвижная - О
Планшайба, выполняющая вращательное движение вокруг оси Z - Cv.
Боковой суппорт, перемещающийся по осям Z и Y, и поворот резцедержателя – e. Обозначается Z и Y
Нижний суппорт перемещается вдоль оси Z и Y, обозначим W и V, Также присутствуют движения -поворот резцедержателя – d1 и поворот револьверной головки - d.
Траверса, выполняющая установочное перемещение по оси Z обозначается – r.

4.3 Определение матрицы возможных компоновок.

Матрицу компоновки строится для следующего набора блоков:

Cv, O, ZYe, WV, r, d, d1

Блоки e, d, и d1 не учитываются потому, что они не могут быть отделены от головных блоков и могут учитываться только в совокупности с ними. В итоге мы получаем следующий набор блоков:

Cv, O, ZY, WV, r

ZY и WV не выносятся за скобки, так как мы не сможем их продублировать:

CvO(ZY+rWV) rCvO(ZY+WV) rOCv(ZY+WV) OrCv(ZY+WV)

CvO(rWV+ZY) rCvO(WV+ZY) rOCv(WV+ZY) OrCv(WV+ZY)

OCv(ZY+rWV) CvrO(ZY+WV) CvOr(ZY+WV) OCvr(ZY+WV)

OCv(rWV+ZY) CvrO(WV+ZY) CvOr(WV+ZY) OCvr(WV+ZY)

4.4 Разработка условий отбора наиболее рациональной компоновки.

Условие отбора компоновки:

При обработке недлинных деталей большого диаметра на токарно-карусельном станке 1553 рационально использовать данную альтернативную компоновку, позволяющую заготовке перемещаться как вертикально, так и горизонтально.

CvO(Ō+ŌŌ)

где Ō – не стационарный блок, то есть любой подвижный из имеющихся в наборе блоков.

Заготовка перемещается в горизонтальном и вертикальном направлении.

«+» означает «или».

CvO(Ō+rŌ)+ CvO(rŌ+Ō)

Поскольку станок 1553 предназначается для обработки крупногабаритных деталей типа дисков и втулок, высота которых не превышает 1.5 – 2 диаметров, деталь не обрабатывают в наклонном состоянии.
