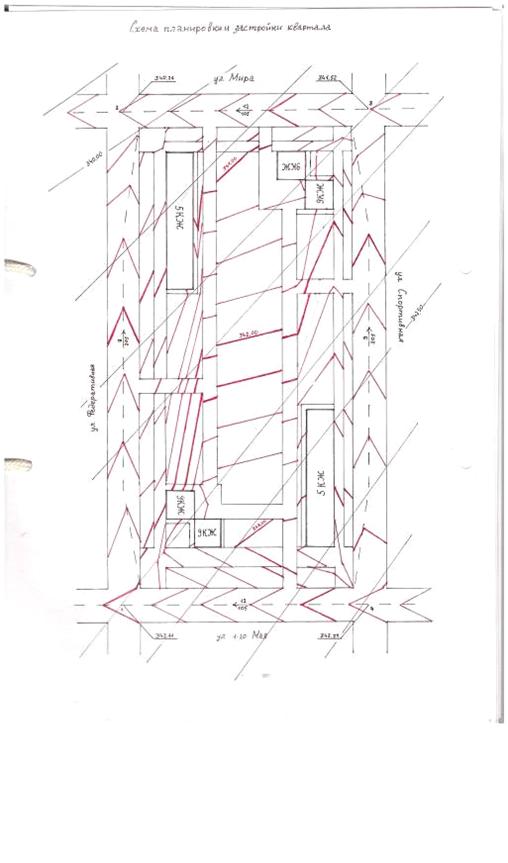

Материал: Проектирование вертикальной планировки территории микрорайона
.3
Вычисление объёма земляных работ при возведении земляного полотна участка
автомобильной дороги

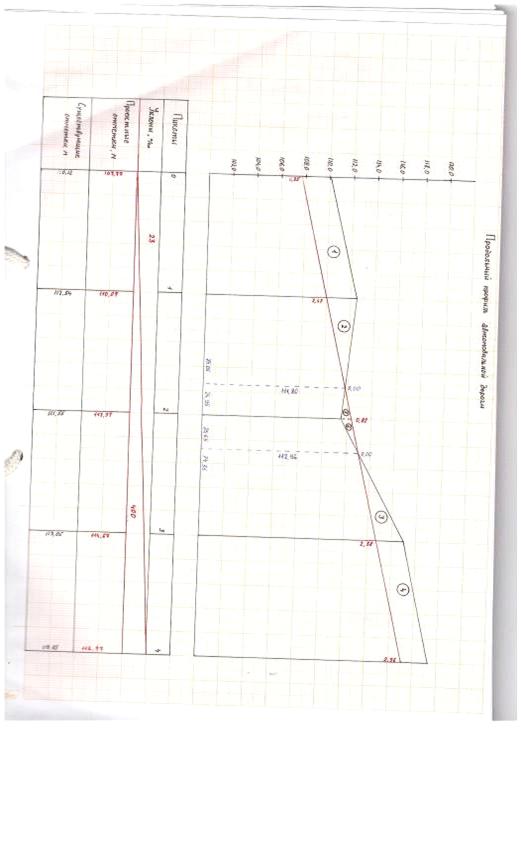

В заключительной части работы определяется объём земляных работ при возведении земляного полотна участка автомобильной дороги длиной l=400м (четыре пикета по 100м). Схемы поперечных профилей в насыпях и выемках принимаем в соответствии с рис.3.
1) вычисление существующих, проектных и
рабочих отметок пикетов 0,1,2,3 и 4 по данным табл.6.
Вычисление существующих, проектных и рабочих отметок пикетов
Таблица 6.
|
|
Существующие отметки земли, м |
Проектная отметка ПК0, м |
Проектный уклон дороги |
Ширина земляного полотна |
Крутизна откосов |
||||
|
|
ПК0 |
ПК1 |
ПК2 |
ПК3 |
ПК4 |
|
|
|
|
|
Вариант1 |
110,12 |
112,54 |
111,55 |
117,05 |
119,33 |
107,77 |
0,023 |
12м |
1:1,5 |
Определим проектные отметки пикетов:
107,77м
110,07м
112,37м
114,67м
116,97м
2) определение положения точек нулевых работ на участках автомобильной дороги между двумя смежными пикетами, имеющими рабочие отметки противоположных знаков. Используем формулы (6).
) вычисление объёмов земляных работ для участков автодороги, ограниченных смежными пикетами с рабочими пикетами одного знака. При подсчёте используем формулы (11) и (12).
) определение объёмов земляных работ для
участков дороги между отметками нулевых работ и ближайшими пикетами. Используем
те же формулы. Все результаты заносим в табл.7.
Определение объёмов земляных работ для участков дороги
Таблица 7.
|
Пикеты и плюсовые точки |
Рабочие отметки, м |
Расстояние, м |
Площадь поперечного сечения F, м² |
Объём, м³ |
|||
|
|
+ |
- |
|
насыпи |
выемки |
Насыпи |
Выемки |
|
ПК0 |
|
2,35 |
|
|
69,97 |
|
|
|
|
|
|
100 |
|
|
|
5183,92 |
|
ПК1 |
|
2,47 |
|
|
33,73 |
|
|
|
|
|
|
75,05 |
|
|
|
1265,17 |
|
+75,05 |
0 |
0 |
|
0 |
0 |
|
|
|
|
|
|
24,95 |
|
|
128,09 |
|
|
ПК2 |
0,82 |
|
|
10,29 |
|
|
|
|
|
|
|
25,65 |
|
|
131,79 |
|
|
+25,65 |
0 |
0 |
|
0 |
0 |
|
|
|
|
|
|
74,35 |
|
|
|
1202,45 |
|
ПК3 |
|
2,38 |
|
|
32,36 |
|
|
|
|
|
|
100 |
|
|
|
3219,44 |
|
ПК4 |
|
2,36 |
|
|
32,05 |
|
|

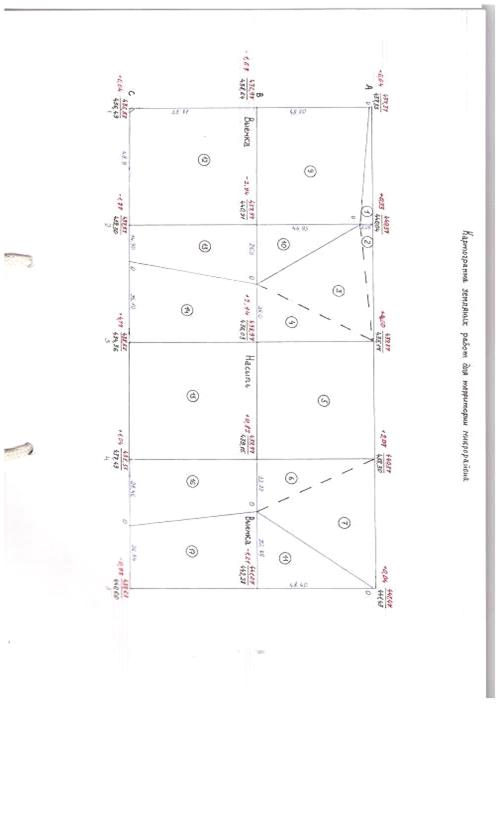

Приложение 1

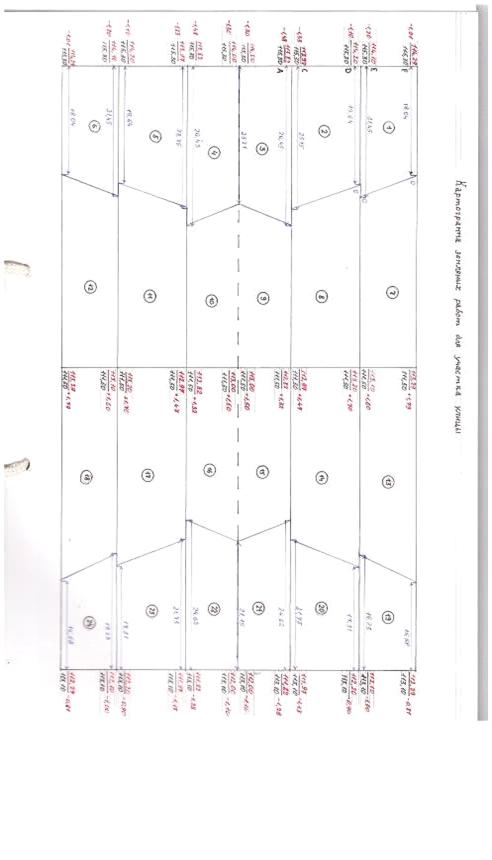

Приложение 2
