движения на прилегающих участках (подходах). Число мест для осмотра и экипировки в депо рассчитывается по максимальному количеству экипируемых локомотивов и продолжительности их экипировки по формуле:
m |
M |
эк |
tэк MТО |
tТО |
k , |
(7.3) |
|
|
1440 |
|
|||
|
|
|
|
|
|
где Mэк , MТО – число локомотивов, поступающих соответственно на экипировку и ТО в течение суток;
tэк , tТО – продолжительность соответственно экипировки и технического обслуживания;
k – коэффициент неравномерности поступления локомоти-
вов на экипировочную позицию (в проекте принимается равным 1,15– 1,2).
Суммарную продолжительность времени экипировки, совмещенную с
техническим обслуживанием, можно принять равной 60 мин. ( tэк tТО 60
мин.). Для случая, когда все экипируемые локомотивы проходят техническое обслуживание ( Mэк MТО ), формула (7.3) принимает вид:
m |
M |
эк (tэк |
tТО ) |
k . |
(7.4) |
|
1440 |
|
|||
|
|
|
|
|
Экипировочные позиции располагаются по одной на параллельных путях или последовательно, но не более двух на одном пути.
Пути стоянки локомотивов.
На территории ЛХ, кроме ремонтных и экипировочных путей,
укладываются пути для отстоя локомотивов в ожидании работы и для
стоянки локомотивов резерва.
Пути для отстоя локомотивов в ожидании подачи под поезд
(межпоездной отстой) проектируются сквозными, обеспечивающими при
106
полной поточности следования локомотивов прямую связь с экипировочными устройствами и ремонтной базой. Эти пути укладываются в виде трапеции,
трапецоида или параллелограмма и соединяются стрелочными переводами марки 1/9.
Пути для стоянки локомотивов резерва (т.е. локомотивов, временно поставленных в резерв из-за неравномерности движения поездов) размещаются параллельно путям парка межпоездного отстоя или ремонтного депо и укладываются также в виде параллелограмма, трапеции или трапецоида и соединяются стрелочными переводами марки 1/9.
Пути для стоянки локомотивов в ожидании работы и в резерве.
Общая длина путей для отстоя сменяемых поездных локомотивов в ожидании работы определяется по формуле:
Lгр аот M э lл , м, |
(7.5) |
где аот – доля локомотивов, требующих стоянки в ожидании работы
( аот = 0.1);
M э – число локомотивов эксплуатируемого парка;
lЛ – длина пути для стоянки одного локомотива с учетом неточности установки, м.
Длина каждого пути и, соответственно, число путей определяются условием установки на отстой 5–6 локомотивов. Большое число локомотивов,
устанавливаемых на путь, может затруднять оперативный выезд локомотивов с пути отстоя.
Общая длина путей для стоянки локомотивов в резерве определяется по формуле:
Lр 0.2 Mэ lл , м, |
(7.6) |
где 0.2 – доля локомотивов, находящихся в резерве.
107
Число путей для стоянки локомотивов в резерве определяется из расчета
размещения на одном пути 8–10 локомотивов.
В курсовом проекте проектируется локомотивное депо смешанного типа – для обслуживания электровозов (поездные локомотивы) и маневровых тепловозов. Так как проектируется пункт оборота, то необходимо определить
число мест для экипировки и ТО-2 тепловозов и электровозов соответственно.
Тепловозы. На экипировку поступают 5 маневровых локомотивов серии ТЭМ-2. Маневровые локомотивы поступают на экипировку не реже чем через
48 ч, поэтому в расчетах принимается – Mэк = 2 тепловоза в сутки. Значит:
m 2
60 1.2 0.1. 1440
Электровозы. На экипировку поступают поездные электровозы серии ВЛ10 с направлений: А – 39, Б – 38, В – 21, Г – 20. Следовательно:
m 118
60 1.2 5.9 . 1440
Таким образом, на территории локомотивного хозяйства для экипировки и ТО-2 принимаются:
1 позиция для тепловозов;
6 позиций для электровозов.
Пути для отстоя сменяемых локомотивов в ожидании работы:
Для электровозов: Lгр 0,1
118
33 390м – 2 пути48 полезной длиной не менее 200 м (не более 6 локомотивов). Так как, число экипируемых тепловозов незначительное, то пути для отстоя проектируются общими, с учетом вместимости локомотивов разных типов и резерва на неточность установки (10
м):
1 путь полезной длиной не менее 215 м для размещения 6
электровозов (ВЛ10 – 33 м) и 1 тепловоза (ТЭМ-2 – 17 м);
48 При проектировании путей отстоя для разных типов локомотивов целесообразно длину этих путей принимать примерно одинаковой для удобства проектирования стрелочных горловин.
108
1 путь полезной длиной не менее 208 м (вместимостью на 6
электровозов ВЛ10).
Пути для стоянки локомотивов в резерве:
для маневровых тепловозов – не предусматриваются;
для электровозов: Lгр 0,2
118
33 779м – 3 пути полезной длиной не менее 274 м (вместимостью на 8 электровозов ВЛ10).
7.3. Разработка схемы локомотивного хозяйства
С учетом имеющихся требований /5, 9/ и в соответствии с выполненным обоснованием параметров путевого развития разрабатывается схема локомотивного хозяйства49.
Схема ЛХ в осях путей разрабатывается на основании схемы взаимного размещения различных устройств на территории локомотивного хозяйства
(схемы «в рыбках»), с учетом рассчитанных в п.7.2 параметров (числа стойл и путей в ремонтном депо, числа экипировочных позиций и путей в комплексе экипировочных устройств, числа путей для отстоя локомотивов в ожидании работы и в резерве).
На рисунке 7.5 приведен пример схемы ЛХ «в рыбках» (основное депо),
а на рисунке 7.6 – соответствующая схема в осях путей.
49 В задании не указаны данные о размерах площадки для размещения ЛХ, поэтому студент разрабатывает схему хозяйства, соответствующую наилучшим условиям эксплуатации.
109

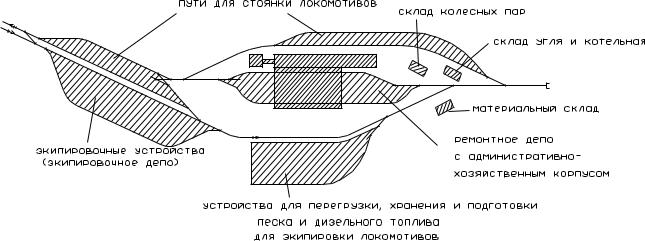

Рисунок 7.5 – Пример схемы ЛХ (основное депо) «в рыбках»
