.4 Гидравлический расчет системы теплоснабжения

.4.1 Расчет расходов теплоносителя по участкам сети

Расходы теплоносителя на отопление и вентиляцию здания, кг/ч определяются по формулам:

 (2.16)

 (2.17)

Средний расход воды на ГВС, кг/ч определяется по формуле:

 (2.18)

Расчет расходов теплоносителя представлен в таблице 2.5.

.4.2 Расчет потерь давления

Ориентировочные средние удельные потери давления Rm, Па/м.

, (2.19)

где åL - суммарная протяженность расчетной ветви (ответвления) на потери давления в которой используется величина DРр;

a - коэффициент, учитывающий долю потерь давления в местных сопротивлениях, принимаемый равным 0,2.

Располагаемое давление DРр определяется по формуле:

DРр = (Нкв - Нэл) / 2 (2.20)

где Нэл требуемый напор для работы элеватора теплового пункта;

Требуемый располагаемый напор для работы элеватора Нэл , м:

Нэл = 1,4·h·(Uр +1)2 (2.21)

где h - потери напора в системе отопления, принимаемые равными 1-1,5 м;- расчетный коэффициент смешения.

=  = = 1,6

Нэл = 1,4·1,5·(1,6+1)2 = 14,2 м

DРр = (37 - 14,2) / 2 = 11,402 м = 114020 Па

Тогда по формуле ориентировочные удельные потери в квартальной теплосети будут равны:

 Па/м

Результаты гидравлического расчёта квартальных тепловых сетей приведены в таблицах 2.4 и 2.5.

Таблица 2.4

Расчет эквивалентных длин местных сопротивлений

Определим невязку потерь давления на ответвлениях.

Невязка на ответвлении с участками 2 и 7 составит:

Невязка на ответвлении с участками 8 и 12 составит:

Невязка на ответвлении с участками 13 и 17 составит:

Таблица 2.5

Гидравлический расчет квартальных трубопроводов

.4.3 График давлений тепловой сети и его анализ

График напоров тепловой сети

Приняты масштабы: горизонтальный Мг 1: 1000; вертикальный Мв 1: 1000.

Пьезометрические графики строятся для статического и динамического режимов системы теплоснабжения. За начало координат принимается величина располагаемого напора в точке подключения квартальных сетей равная 37 м. Пьезометрический график магистральной сети представлен на рисунке 2.1.

Согласно рекомендациям [13], при наличии, кроме элеваторной системы отопления, также и закрытой системы горячего водоснабжения - минимальный располагаемый напор на вводе в здание принимается не менее 25 метров.

Для построения пьезометрического графика неотопительного периода, используем формулу пересчёта:

 (2.22)

Вывод по пьезометрическому графику:

Располагаемый напор достаточен для работы элеватора. Линии пьезометрического напора обратной магистрали при статическом и динамическом режимах выше здания (≥ 5 м), но не превышают рабочего напора (60 м).

Системе отопления при всех режимах не грозит ни «оголение» ни «раздавливание». Потребитель может быть присоединен к тепловым сетям по обычной элеваторной схеме.

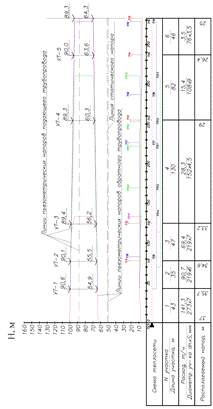

Рис. 2.3. Пьезометрический график тепловой сети

2.5 Выбор и расчет оборудования

.5.1 Подбор теплообменного оборудования

Общий расход теплоты на ГВС составляет для максимально зимнего режима 2,00 МВт = 2000 кВт.

Принимаем к установке два теплообменника, значит нагрузка на один аппарат составляет 1000 кВт.

Температуры греющей (котловой) и нагреваемой (сетевой) воды на входе и выходе теплообменника соответственно равны:

Определение расходов и скоростей движения греющего и нагреваемого теплоносителей

Средняя температура теплоносителей:

По среднеарифметическому значению температур определяются значения физических свойств греющего и нагреваемого теплоносителей [1,c.26]:

Плотности теплоносителей:

кг/м3

кг/м3

Кинематические коэффициенты вязкости:

м2/с

м2/с

Коэффициенты теплопроводности:

Вт/м∙К

 Вт/м∙К

Критерий Прандтля:

Средние удельные массовые теплоемкости:

,кДж/кг∙К

 кДж/кг∙К

Массовые расходы теплоносителей:

 (2.23)

 (2.24)

где Q - тепловая нагрузка теплообменника, кВт.

кг/с

кг/с

По максимальному расходу выбирается тип пластин - 0,5Пр [14,с.34].

Параметры пластин [14,с.35]:

 - площадь поперечного сечения канала,

 - смачиваемый периметр в поперечном сечении канала,

 - приведенная длина канала,

 - площадь поверхности теплообмена пластины,

 - толщина стенки пластины.

Эквивалентный диаметр сечения канала:

м

Скорость воды в каналах: м/с,  м/с

Число каналов в пакете:  шт.

Скорость второго теплоносителя: м/с

Соотношения числа ходов для теплоносителей

Для пластинчатого теплообменника принимаем:

ΔРгр = ΔРр = 40 кПа

ΔРнагр = ΔРв = 100 кПа

Подставим значения, получим:

Полученное соотношение ходов не превышает 2, значит для повышения скорости воды и соответственно эффективности теплообмена целесообразна симметричная компоновка (рис. 2.4).

Рис. 2.4. Симметричная компоновка пластинчатого водоподогревателя

Расчет интенсивности теплообмена при движении теплоносителей между пластинами

Критерий Рейнольдса и Прандтля для каждого теплоносителя:

Средняя температура стенки определяется по формуле:

По температуре стенки  определяется .

Определяются критерий Нуссельта для греющего и нагреваемого теплоносителей:

при турбулентном режиме ()

Коэффициенты теплоотдачи от греющего теплоносителя к поверхности стенки и от поверхности стенки к нагреваемому теплоносителю соответственно:

Вт/м2∙К

 Вт/м2∙К

Определение площади поверхности теплообмена

Принимаются значения термических сопротивлений слоев загрязнений с двух сторон стенки:

 ,м2∙К/Вт

 м2∙К/Вт [14,c.26].

В качестве материала для пластин и патрубков - сталь 12Х18Н10Т.

По средней температуре стенки определяют коэффициент теплопроводности стенки [14,c.27].

Суммарное термическое сопротивление:

 м2∙К/Вт

Коэффициент теплопередачи:

Вт/м2∙К

Сренелогарифмический температурный напор определен по формуле:

.

Расчетная поверхность теплообмена:

 м2

Фактическая поверхность теплообмена:

м2

Рассчитывается относительный запас площади поверхности теплообмена Δ, значение которого не должно превышать 5 %:

Рассчитываем гидравлические сопротивления при движении нагревающего и нагреваемого теплоносителей:

 МПа

МПа

,

На котельной установлены подогреватели системы ГВС марки Sondex S 65 в количестве 2 шт.

Технические характеристики теплообменника пластинчатого Sondex S65:

рабочая температура начинается с -30 и допускается до уровня +200 °С;

максимальное рабочее давление около 25 бар;

используемые материал прокладок - Nitrile, EPDM, Silicone, Viton;

материал пластин - SMO 254, AISI 304, AISI 316, Titanium, а также Hastelloy C-276;

тепловая мощность 1000-1300 кВт.

Пластинчатый теплообменник Sondex S65 обладает следующими преимуществами:

высокая термическая эффективность;
