Материал: Пример №1

где – величина тепла, выделяемого источником;

а – коэффициент температуропроводности материала детали;

с – удельная теплоёмкость;

- плотность материала;

– время, отсчитываемое от момента действия источника;

R - расстояние от точки приложения источника до точки А, в которой рассчитывается температура :

[5, стр. 81] (2.2)

Коэффициент температуропроводности материала детали :

[5, стр. 81] (2.3)

где – коэффициент теплопроводности материала детали

_{Зоны лазерного воздействия приведены на рис. 2.2.}

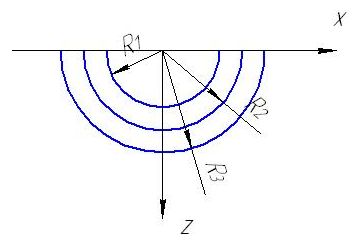

Рис. 2.2. Зоны проплавления, закалки и отпуска в поперечном разрезе слоя детали:

R₁ – зона проплавления.; R₂ – зона закалки; R₃–зона отпуска

2.4. Построение кривых термического цикла

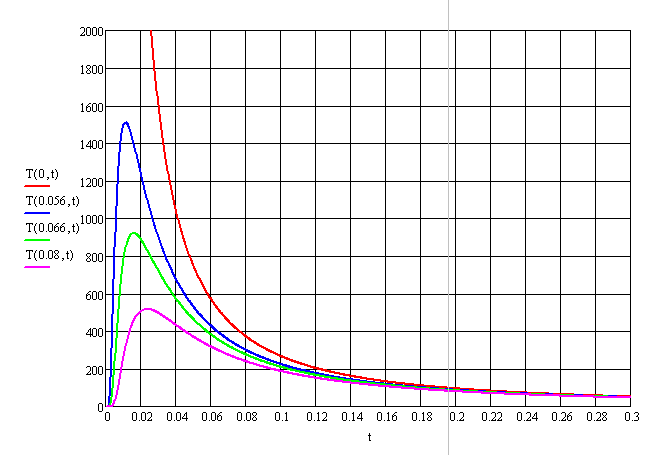

Рис. 2.3. Кривые термического цикла при W_и = 10 Дж

R=0

R=0,056см

R=0,066 см

R=0,08см

Полученные данные из графиков сводим в таблицу 2.1

Таблица 2.1

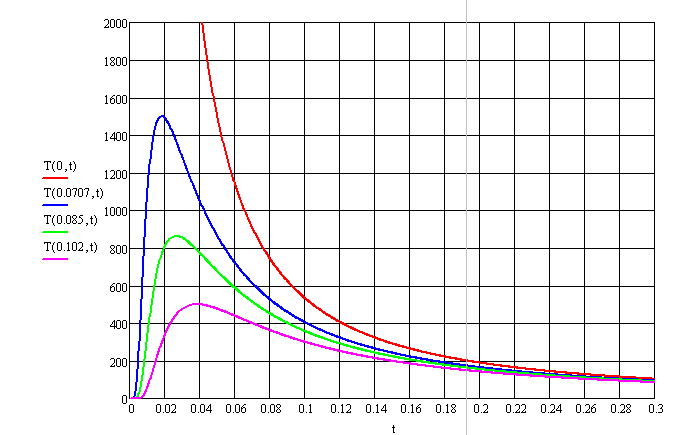

Рис.2.4 Кривые термического цикла при W_и = 20 Дж

R=0

R=0,0707 см

R=0,085 см

R=0,102cм

Полученные данные из графиков сводим в таблицу 2.2

Таблица 2.2

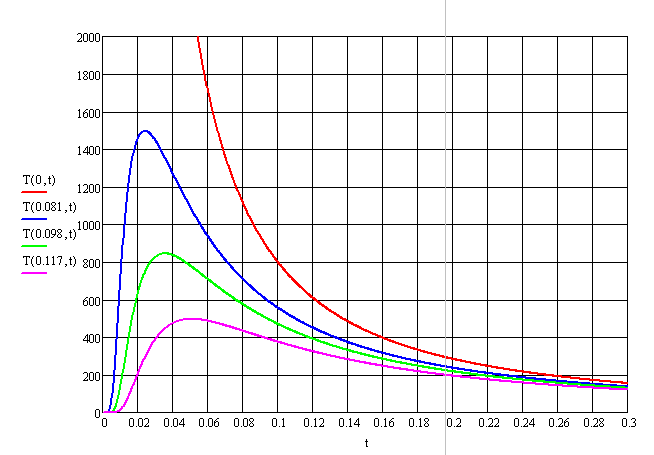

Рис. 2.5. Кривые термического цикла при W_и = 30 Дж

R=0

R=0,081см

R=0,098 см

R=0,117см

Полученные данные из графиков сводим в таблицу 2.3

Таблица 2.3.

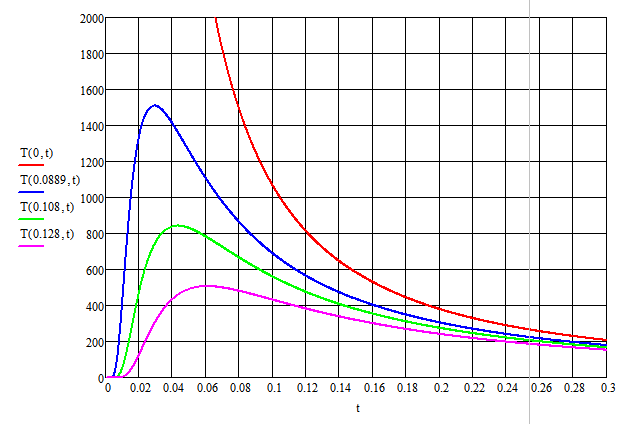

Рис. 2.6. Кривые термического цикла при W_и = 40 Дж

R=0
