Материал: Применение контроллеров частоты при нефтедобыче

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Тормозной резистор необходим для реализации режима динамического торможения, возникающего при высоких темпах торможения двигателя,

особенно в случае механизмов с большим моментом инерции. Выбор параметров тормозного резистора осуществляется в соответствии с конкретными условиями работы привода. Общие рекомендации по выбору тормозного резистора приведены в таблице 3.1. Торможение с высоким темпом при отсутствии тормозного резистора или при некорректном выборе параметров тормозного резистора может привести к аварийному отключению преобразователя с кодом "Авария 05".

Дроссель двигателя позволяет:

•увеличить максимальную длину кабеля между преобразователем и двигателем до 200м;

•ограничить dV/dt до значения 500 В/мкс;

•ограничить пиковые перенапряжения на двигателе;

•отфильтровать помехи, обусловленные срабатыванием контактора,

находящегося между фильтром и двигателем;

• уменьшить ток утечки на землю двигателя.

Выходной синусный фильтр используется в случаях, требующих:

• большой длины кабелей между преобразователем и двигателем (до

1000м);

•применения промежуточного трансформатора между преобразователем и двигателем;

•параллельного включения двигателей.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

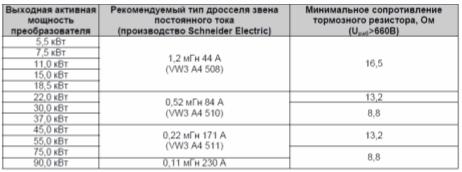

Таблица 3.1 Выбор тормозного резистора

Дистанционное управление преобразователем Управление и настройка преобразователя может производиться с

использованием пульта дистанционного управления (ПДУ), представляющего собой выносной блок, подключаемый с помощью специального кабеля к каналу связи RS-485;

Полным набором функций управления и контроля обладает местный пульт.

– стандартная опция, поставка которой возможна по согласованию с изготовителем.

ПДУ используется для дистанционного управления преобразователем и позволяет производить следующие основные действия:

•запуск и останов двигателя;

•изменение значения задания поддерживаемого параметра;

•просмотр всех параметров работы преобразователя.

ПДУ подключается к преобразователю при помощи специального соединительного кабеля.

Максимальная длина соединительного кабеля – 300м. Для описания работы с пультом дистанционного управления обратитесь к соответствующему руководству по эксплуатации.

Управление преобразователем.

Способы управления и настройки.

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

Управление и настройка преобразователя может производиться одним

из следующих способов:

•с местного пульта управления, расположенного на передней панели преобразователя;

•с пульта дистанционного управления (ПДУ), представляющего собой выносной блок, подключаемый с помощью специального кабеля к каналу связи RS-485;

•от внешней системы управления или персонального компьютера

(используется канал связи RS-485).

Полным набором функций управления и контроля обладает местный пульт. ПДУ

– стандартная опция, поставка которой возможна по согласованию с изготовителем.

ПДУ используется для дистанционного управления преобразователем и позволяет производить следующие основные действия:

•запуск и останов двигателя;

•изменение значения задания поддерживаемого параметра;

•просмотр всех параметров работы преобразователя.

ПДУ подключается к преобразователю при помощи специального соединительного кабеля. Максимальная длина соединительного кабеля –

300м.

Управление преобразователем от внешней системы управления или персонального компьютера осуществляется по каналу связи RS-485, при этом для управления может использоваться один из следующих протоколов:

•протокол ПДУ;

•протокол ModBus-RTU;

•протокол ModBus-ASCII

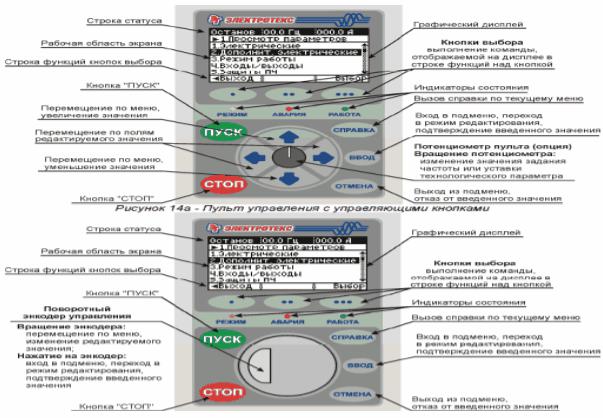

Местный пульт управления Местный пульт управления преобразователя имеет 3 варианта

исполнения:

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

•с управляющими кнопками;

•с поворотным энкодером управления;

•с потенциометром пульта.

Двойное нажатие на кнопку ПУСК переводит преобразователь в состояние "работа", при этом производится разгон двигателя в соответствии с заданными настройками. Двойное нажатие на кнопку СТОП переводит преобразователь в состояние "останов", при этом производится останов двигателя в соответствии с заданными настройками.

Строка функций содержит три поля функциональных команд,

доступных в текущий момент для выполнения кнопкой выбора,

расположенной под соответствующим полем. Строка статуса имеет три поля,

в которых отображаются значения текущих параметров преобразователя,

выбранных пользователем.

При включении преобразователя на пульте управления выводится экран состояния , на котором крупным шрифтом отображаются поля, заданные для

СПБГУАП группа 4736 https://new.guap.ru/i03/contacts

отображения в строке статуса. Выход из экрана ожидания осуществляется при нажатии на любую кнопку. При работе преобразователя вызов экрана состояния осуществляется нажатием на кнопку Отмена при нахождении в главном меню или с помощью соответствующей кнопки выбора с функцией

"Инфо".

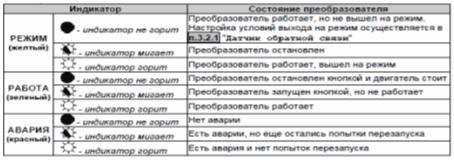

Для дисплея пульта управления могут быть настроены яркость и контрастность, а также автоматическое гашение подсветки дисплея в случае длительного отсутствия нажатия на кнопки. Световые индикаторы "РЕЖИМ", "АВАРИЯ" и "РАБОТА" отображают состояние преобразователя в соответствии с таблицей 3.1.2.

Таблица 3.2 Отображение световых индикаторов
