Материал: Презентация проекта - Микросекундная Рентгенология
Современное состояние диагностической рентгенологии

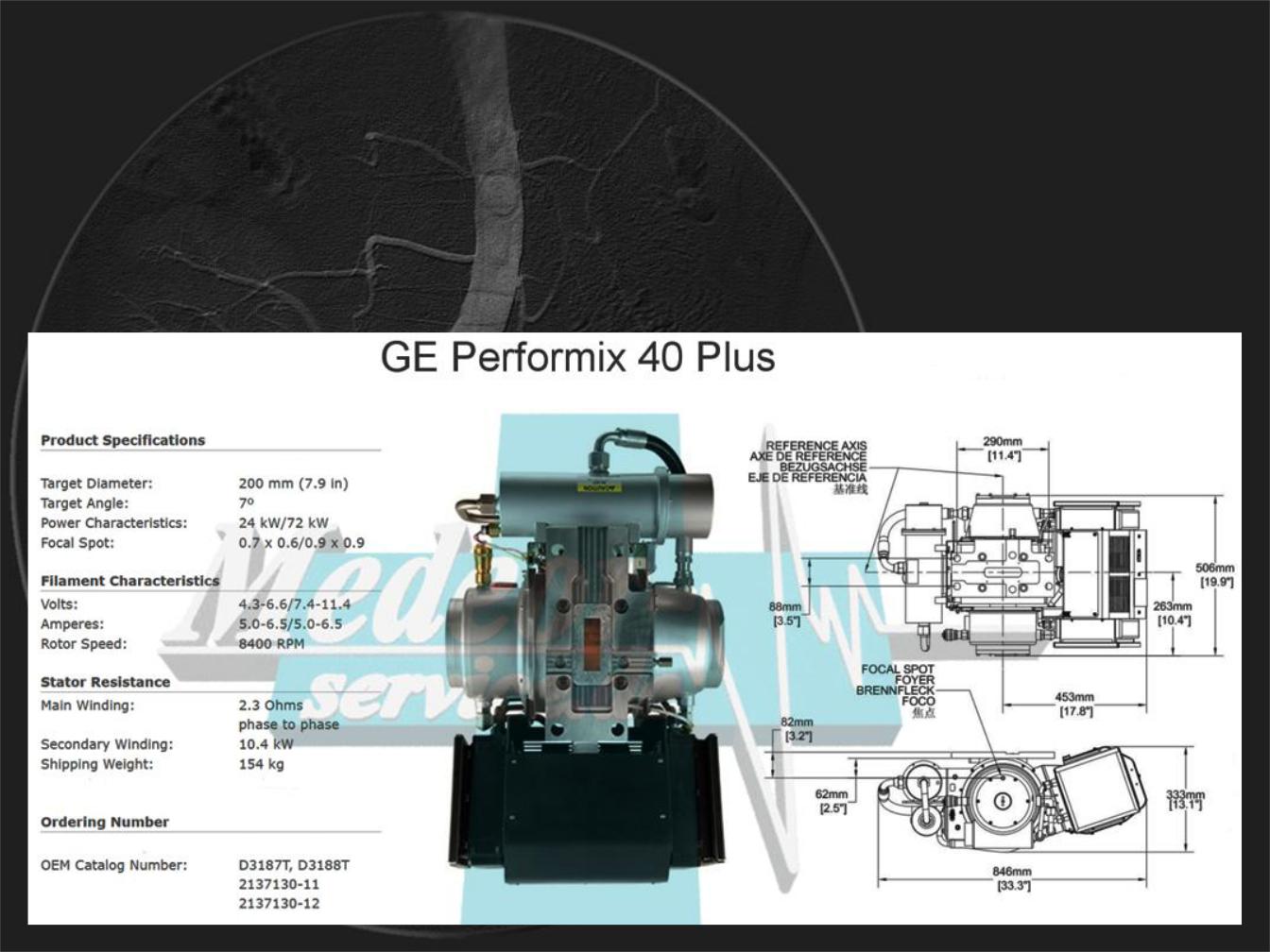

X-Ray Tube GE Perforvix 40 Plus for CT 72 / 24 kW, Анод Ф200mm. Фокусное пятно = 0.7*0.6mm / 0.9*0.9mm,
Современное состояние диагностической рентгенологии
Двухголовая промышленная моноблочная X-Ray трубка (прострельная и направленного действия)
для промышленной инспекционной 3D системы
Самая мощная X-Ray трубка с переменным фокусным пятном для промышленной компьютерной томографии

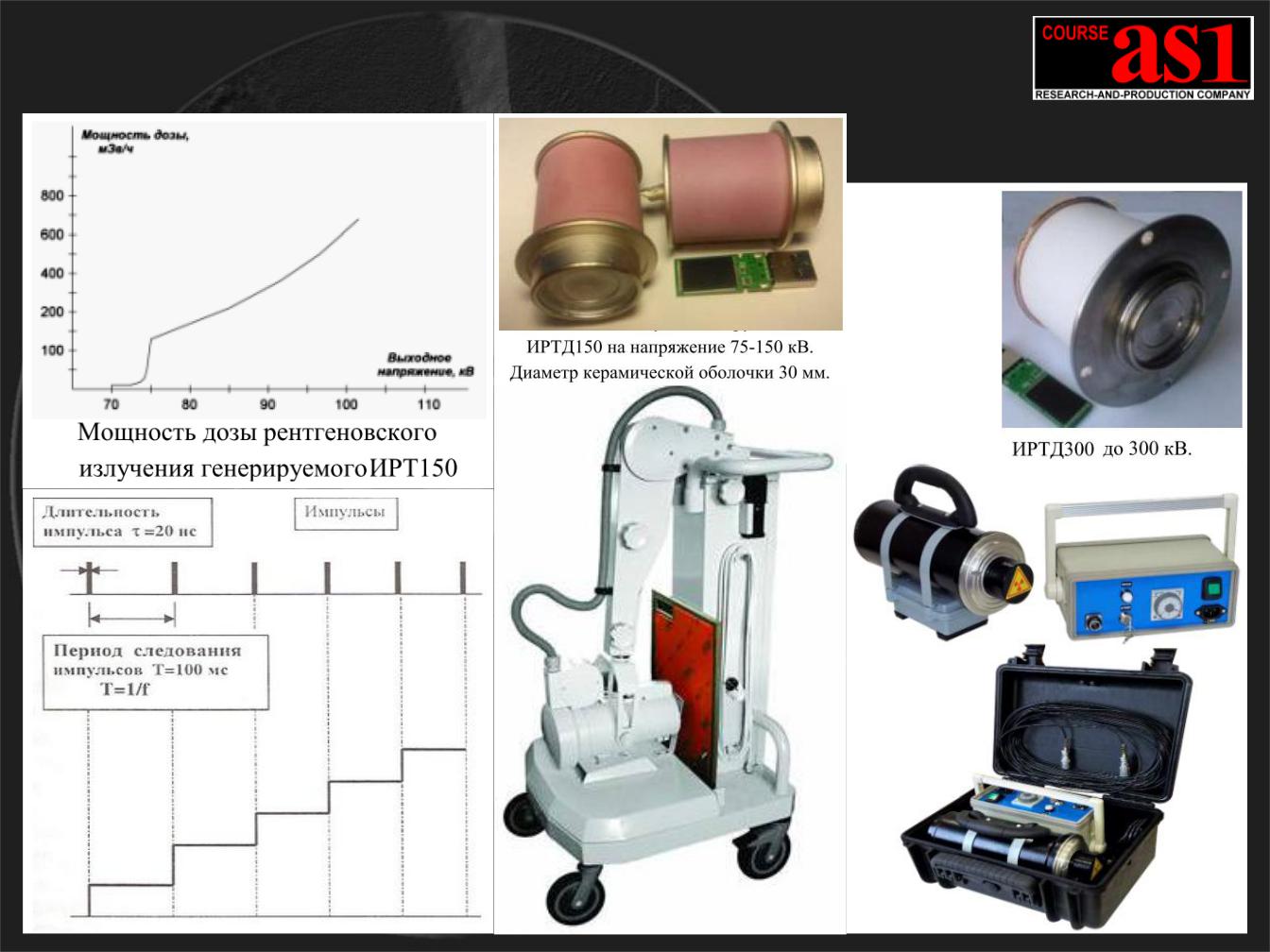

Наносекундные X-Ray трубки и аппараты
Внизу - импульсный медицинский X-Ray аппарат “АРИНА”
Доза в 27-:-35 раз ниже
Наносекундный аппарат Прима-250 2 kW 250kV
Прима
-250
“АРИНА”
X-Ray доза
Рентгеновский детектор 9Mp/30fps (100mkm)

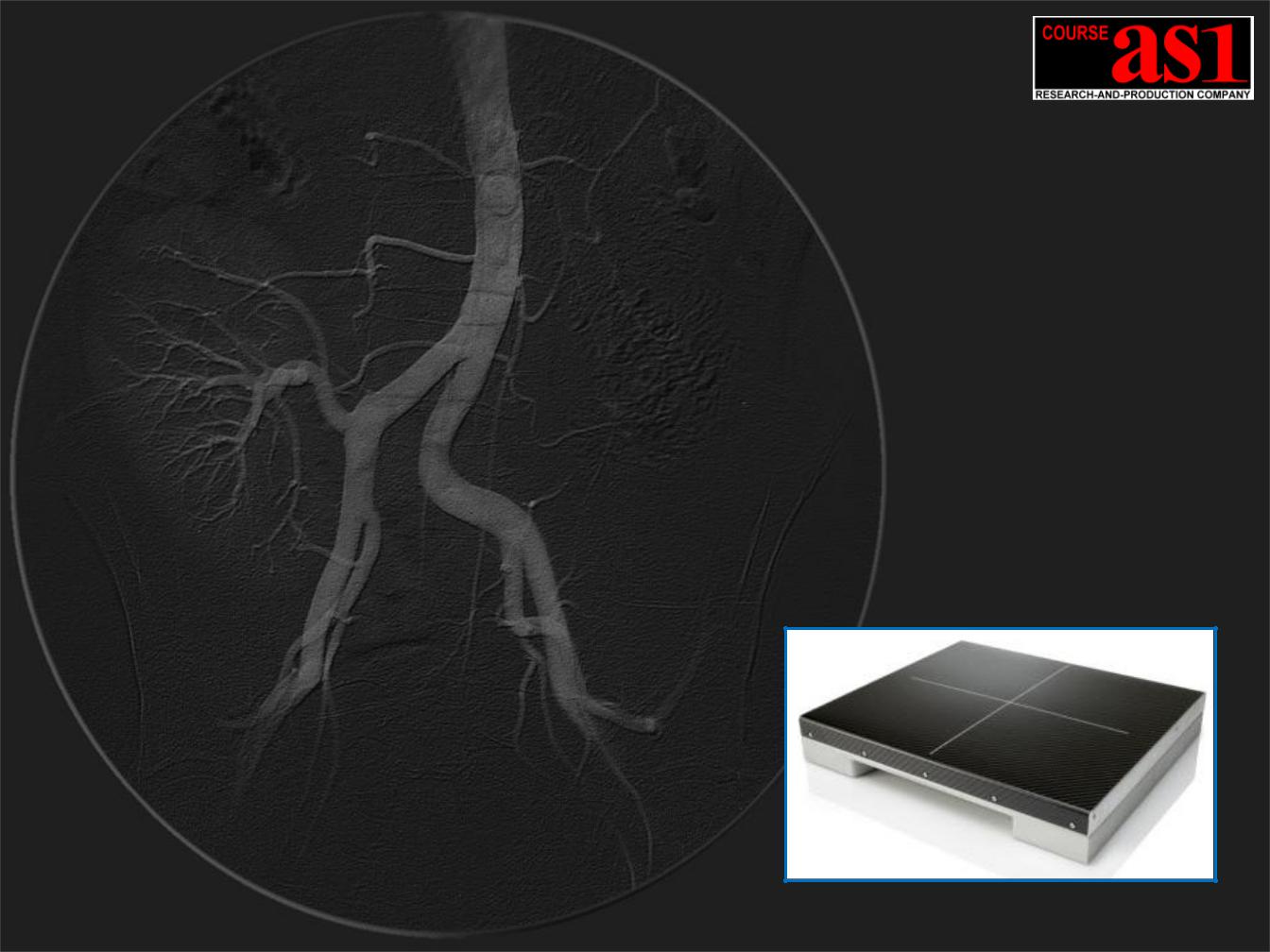

X-Ray CMOS Flat Panel Detector
- Xineos 3030 HR (DALSA):
30fps @ 2980*2980*14bit (8.5Mpix), 296*296mm, 99mkm, (5.0 lp/mm)
60fps @ 1490*1490*14bit (2.1Mpix), 296*296mm, 198mkm, (2.5 lp/mm)
Data interface |
CameraLink Full ( 2 x MDR-26 ) |
Operating Temperature |
from 0°C up to 40 °C |
Typical power dissipation < 30 Watts (Low power consumption)
Сцинтиллятор |
CsI + a-Se |
FPD Parameters: |
|
Technology |
CMOS (4th generation ) |
Time to frame transfer |
22ms |
Digitization |
14 bit |
Typical non-linearity |
not more than 1.5% |
DQE () |
>70% at 0.5 lp/mm |
Read noise (rms) |
5-6 ADU * |
* ADU = 1 LSB ( Least Significant Bit )
Amorphous selenium (a-Se) Direct Conversion FPD:
Такой детектор обеспечивает хорошее качество изображения и поля зрения, но минимальный размер пикселей и частота кадров ограничены, имеет
низкую квантовую эффективность преобразования при малых рентгеновских дозах. Детекторы на a-Se очень чувствительны к факторам окружающей среды,
особенно таким, как изменение температуры и влажности.
Teledyne DALSA CMOS Dynamic FPD:
CMOS технология 4-го поколения имеют очень низкий уровень шума при низкой дозе и изображение высокого качества, низкую потребляемую мощность (без охлаждения).
CMOS технология обеспечивает самую высокую частоту кадров серийной съемки при максимально возможном высоком разрешении.
CMOS детекторы обладают повышенной радиационной стойкостью, сцинтиллятор определяет срок службы детектора, а не CMOS преобразователь.

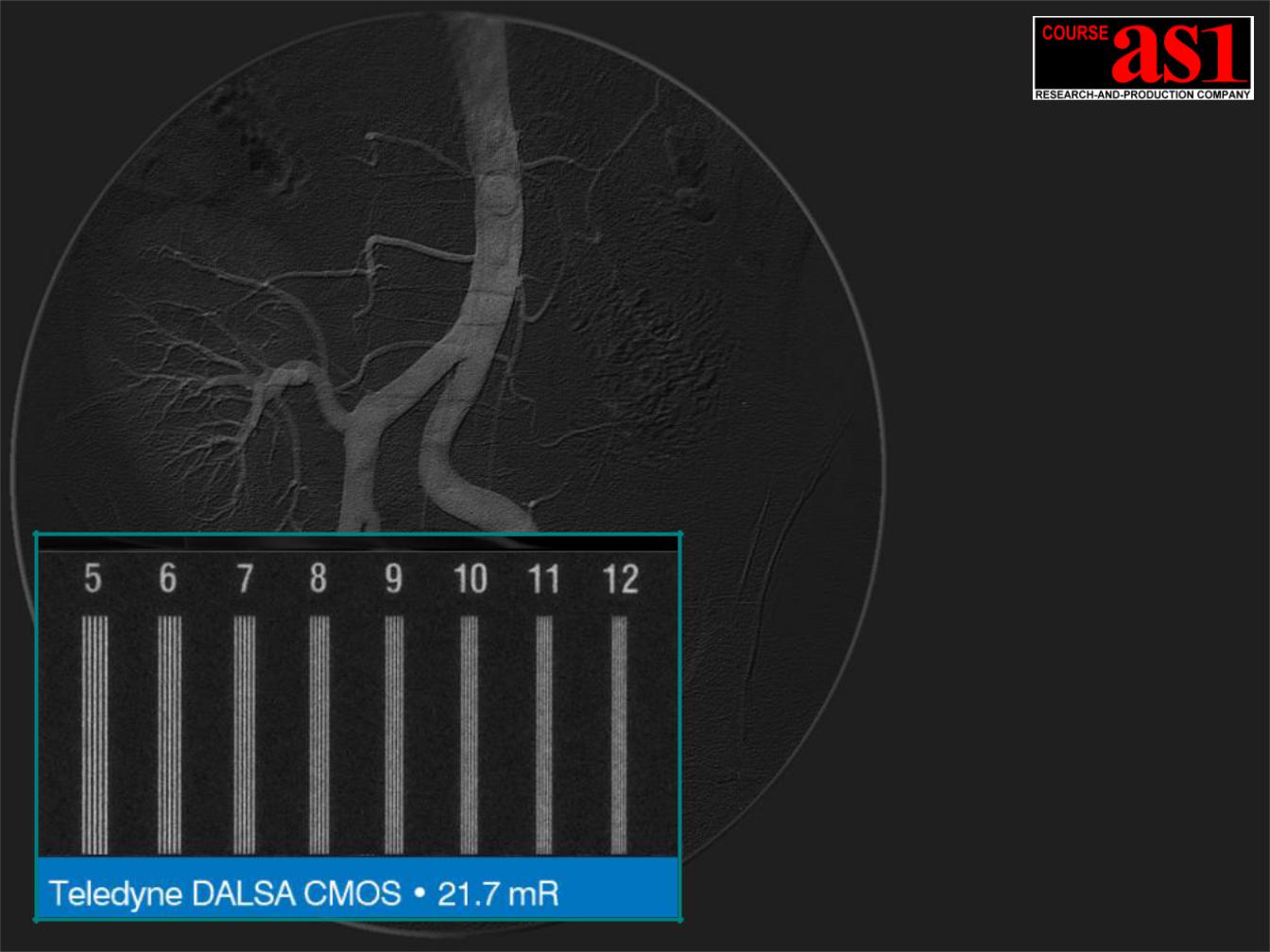

На изображении числа от 5 до 12
указывают “Spatial Frequency”:
10 cycle/mm = 10 LP/mm
