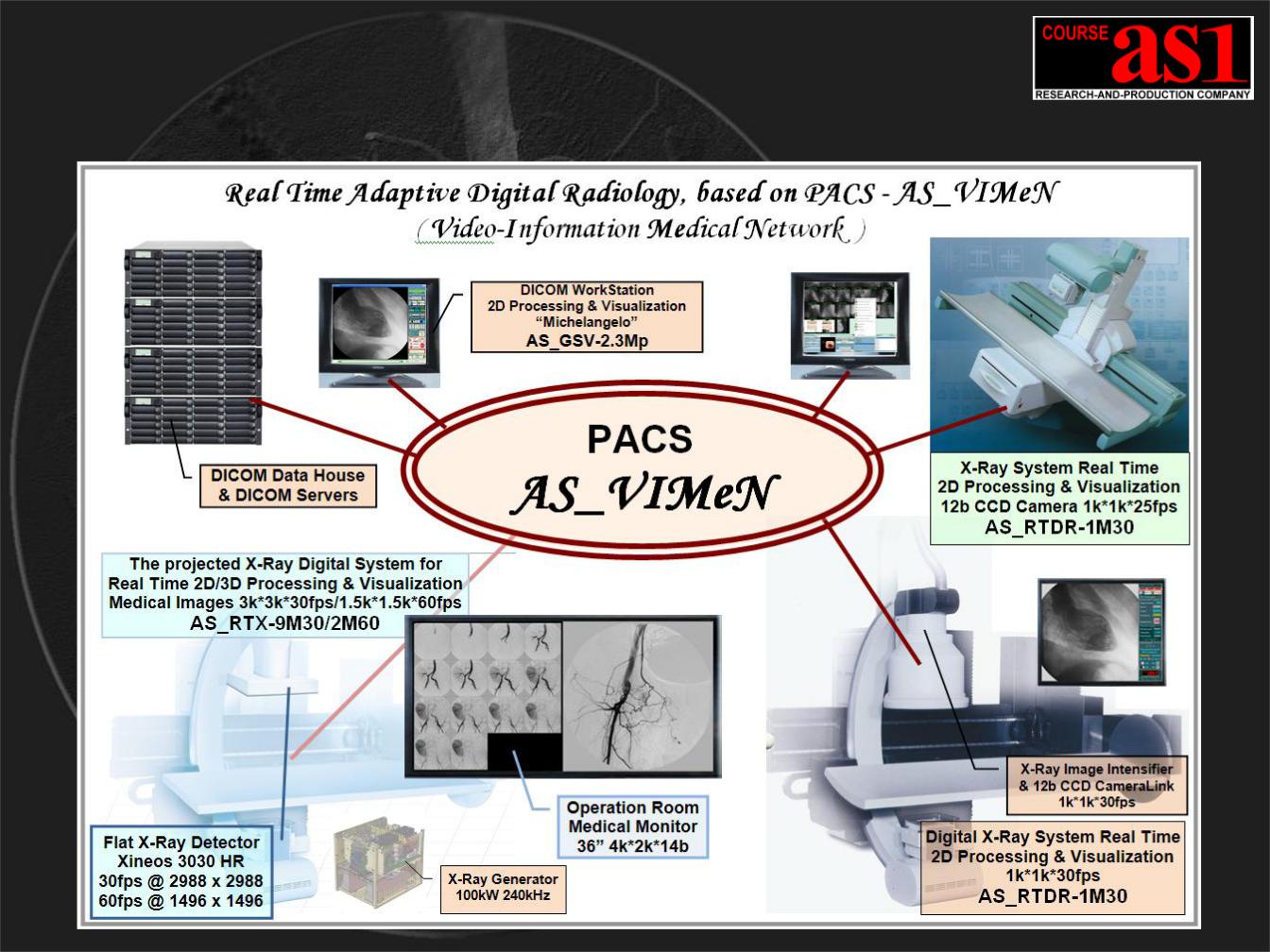

Материал: Презентация проекта - Микросекундная Рентгенология

Характеристики предлагаемой ангиографической системы с

Real Time 2D/3D Stream Processing and Visualization

Real Time Control & Measurement параметров X-Ray системы

Адаптивный Контроль и Измерения

- Измерение параметров каждого импульса излучения для каждого кадра: kV / impuls, mA / impuls, mAS / impuls

- Измерение дозы на каждый кадр:

Dose-Ist / frame

- Измерение параметров каждого кадра изображения: Midpixvalue/frame,

Minpixvalue/frame, Maxpixvalue/frame

- Расчет спектра каждого кадра и определение дозы для следующего кадра:

Spectrum / frame and Dose-Ref / frame

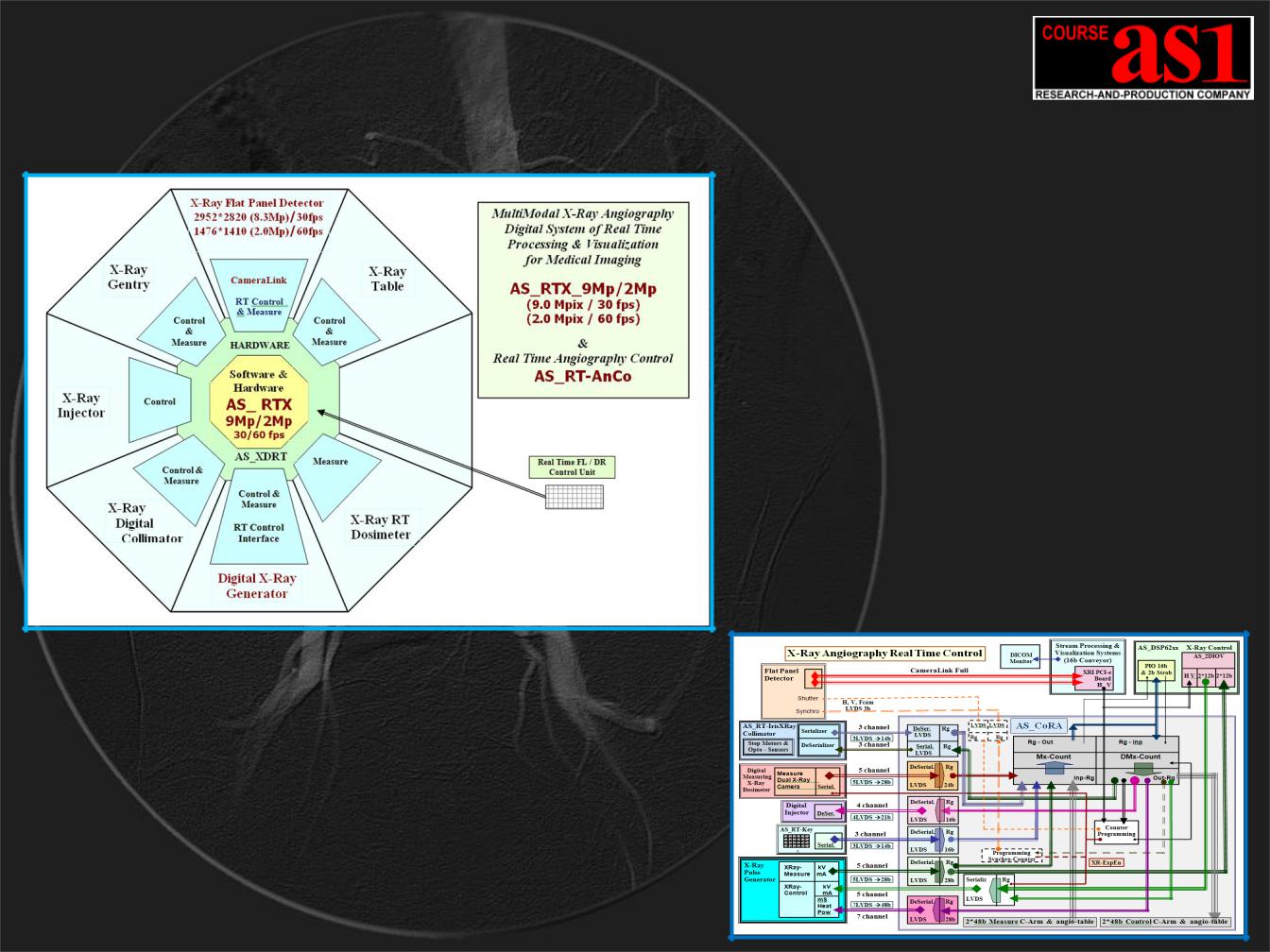

На верхнем рисунке показана архитектура интерфейса контроля и управления реального времени, обработка и визуализация системы и частей ангиографического аппарата или других рентгеновских систем.

На правом рисунке показана Расширенная архитектура интерфейсов реальном времени, контроля и управления системы, построенные на быстрых последовательных каналов передачи и приема данных.

Характеристики предлагаемой ангиографической системы с

Real Time 2D/3D Stream Processing and Visualization

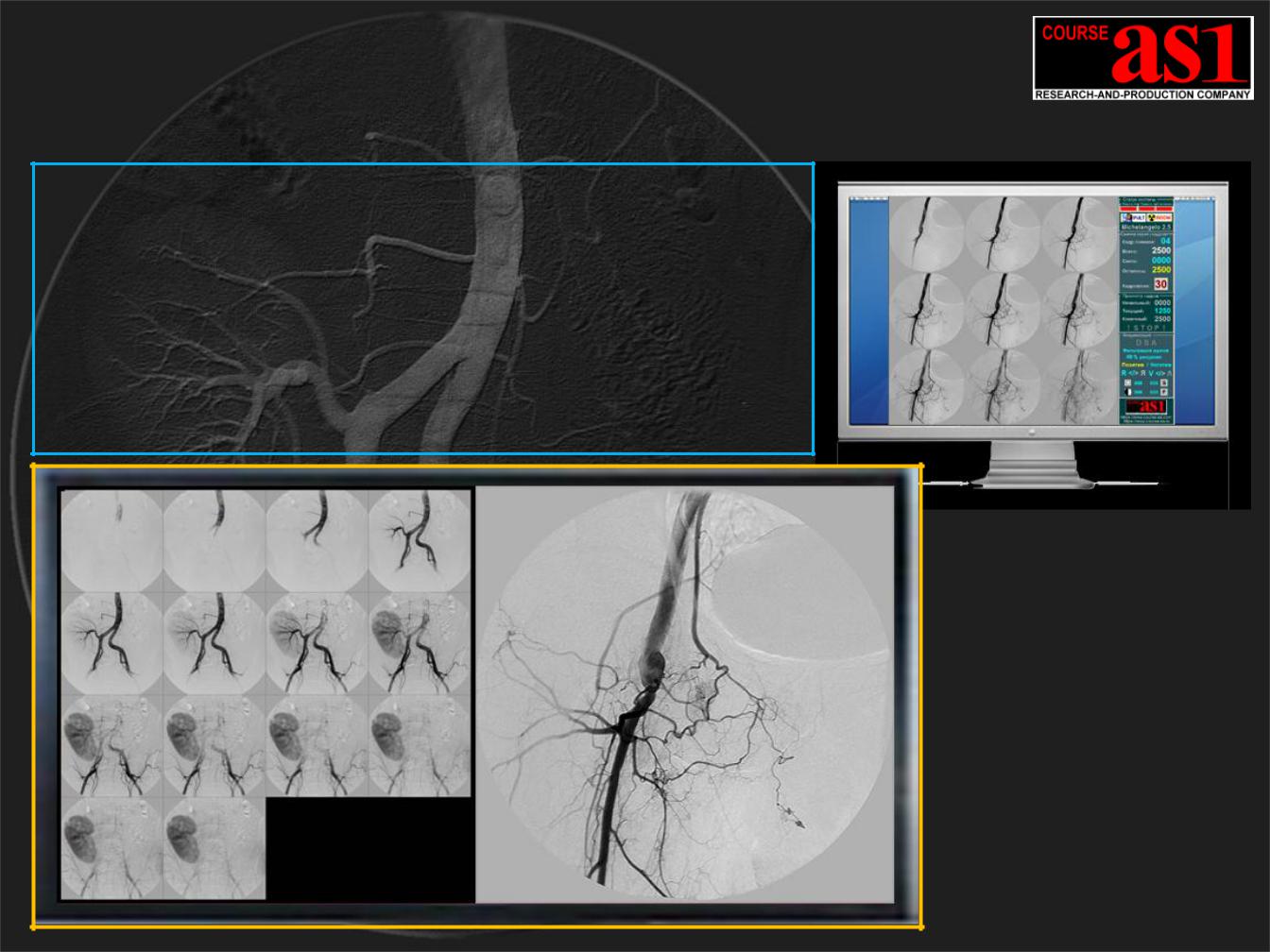

Динамическая Визуализация обработанных X-ray изображений

Визуализация Реального Времени потока изображений сверх высокого разрешения параллельно в разных форматах на мониторы с разным разрешением.

Плавное масштабирование при визуализации с возможностью динамического отображения выделенного участка кадра:

1460 x 1460 ( 2 Mpix ) Zoom = 0.7 -:- 2

2092 x 2092 ( 4 Mpix ) Zoom = 0.5 -:- 3

2980 x 2980 ( 8 Mpix ) Zoom = 0.3 -:- 4

27” DICOM View monitor ( сверху )

15Mpix (5120 x 2880) or

30” DICOM Diagnostic monitor

6Mpix (3280 x 2048)

36” DICOM Diagnostic monitor ( слева )

8 MegaPixel

(4096 x 2160 x 10b)

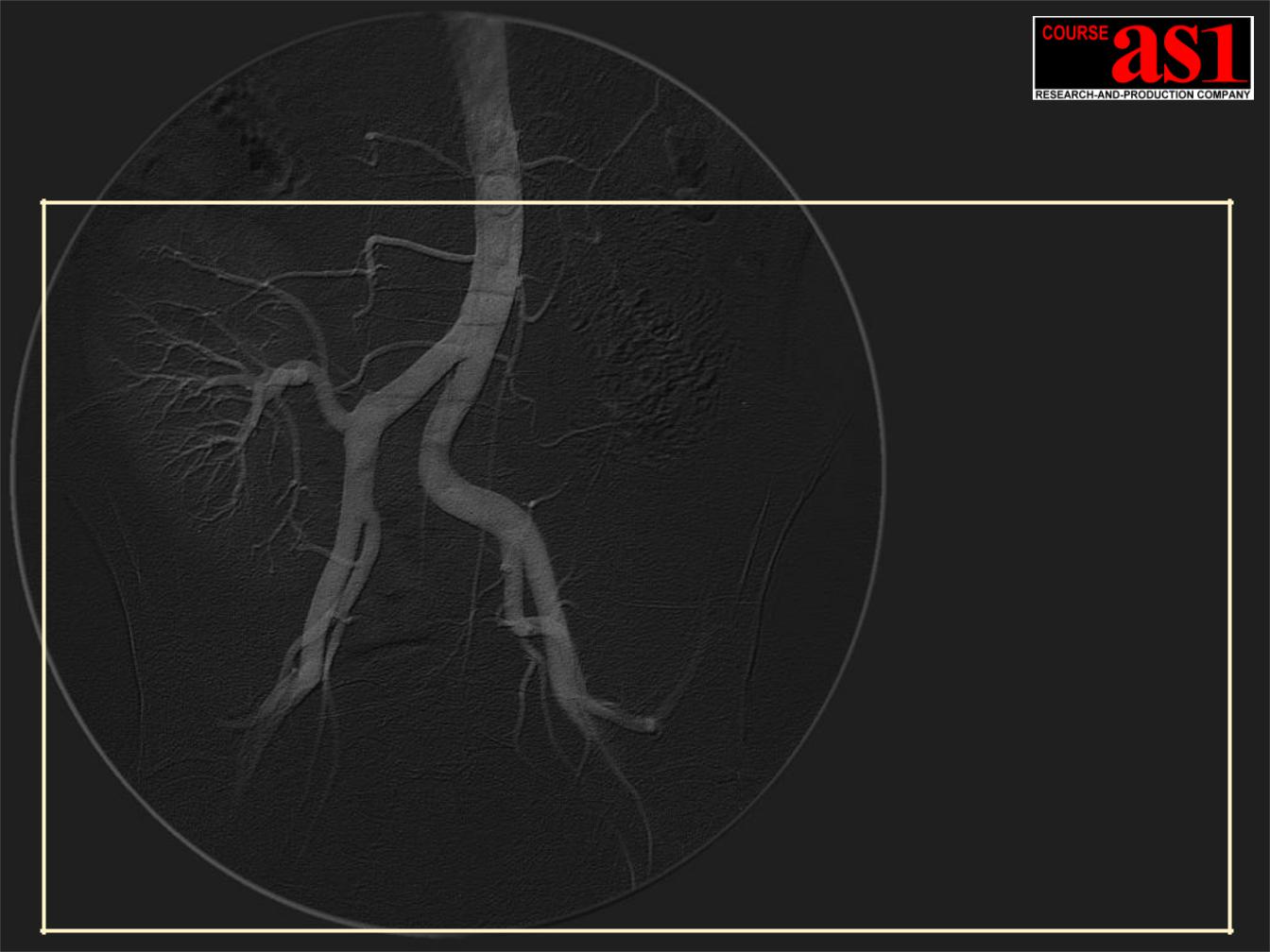

Характеристики ангиографической системы

- Real Time 2D/3D Stream Processing and Visualization -

Технологии 2D Конвейера Обработки Реального Времени

-2D Real Time Processing and Visualization Medical Images -

1.X-Ray излучение во всех режимах находится в Pulsed mode, от 1.0ms с частотой до 60fps.

2.Автоматическое вычисление параметров излучения по измеренным параметрам кадров.

3.Режим Плавного Масштабирования Smooth Zooming при визуализации с возможностью динамического изменения позиции & масштабирования частей кадра при отображении :

от 1490x1490 (2 Mpix) Zoom=0.7-:-2.0 до 2980x2980 (9 Mpix) Zoom=0.3-:-4.0

4. Режим Субтракционной Ангиографии Реального Времени – Subtraction Angiography (DSA) сверхвысокого разрешения 9Mpix/30fps или 2Mpix/60fps.

5. Режим Ротационной Ангиографии Rotational Angiography (RA) сверхвысокого разрешения 9Mpix at 30fps, включая DSA режим.

6.Режим Real Time X-Ray Stereo – на основе двух лучевой Микро-Секундной X-Ray трубки с двумя разнесенными фокусами.

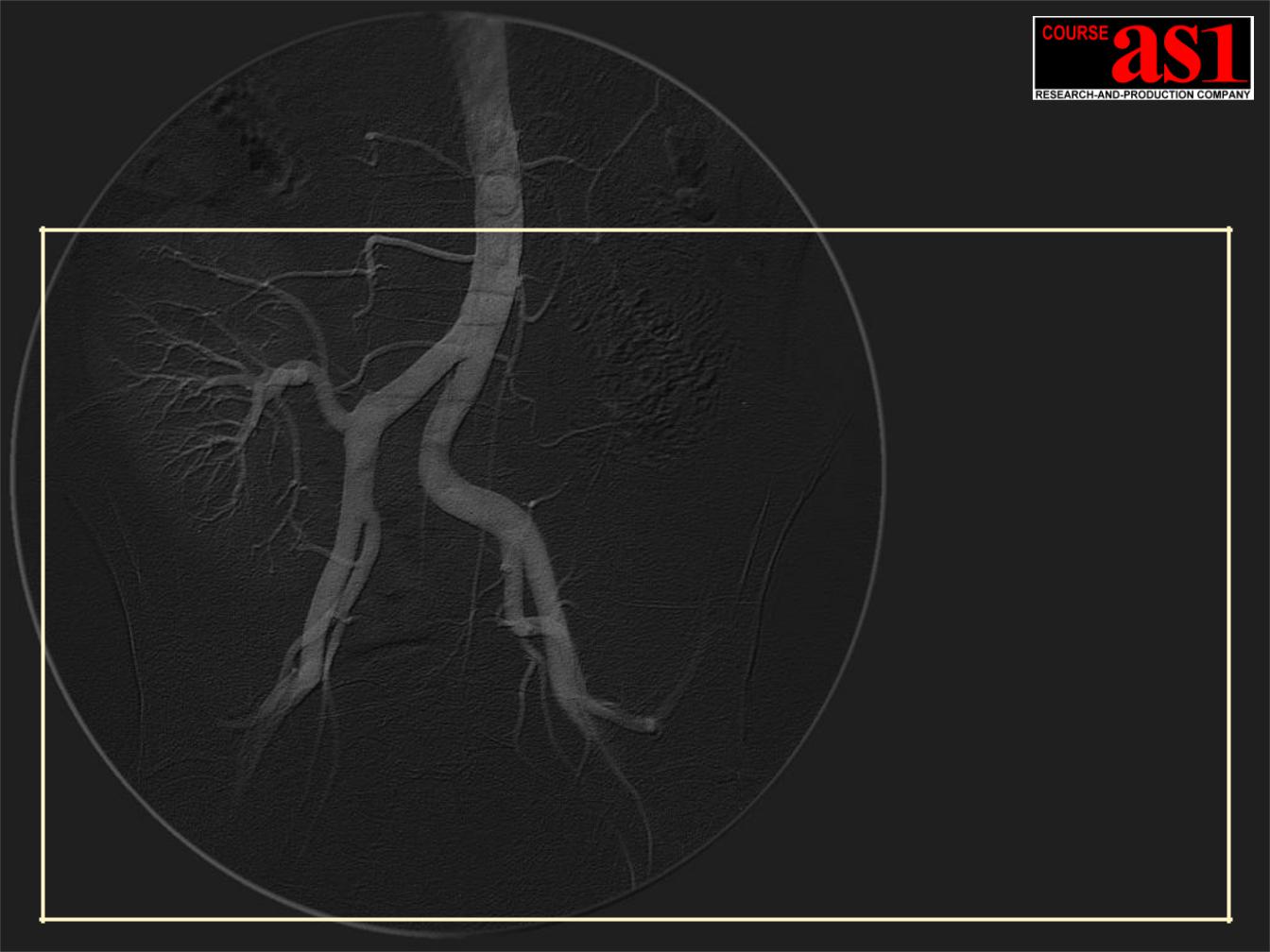

Характеристики ангиографической системы

- Real Time 2D/3D Stream Processing and Visualization -

Технологии 3D Конвейера Обработки Реального Времени

- 3D Real Time Processing and Visualization Medical Images -

7. Режим Dynamic Dual Energy (DDE) (real & post-processing) в формате высокого разрешения 9Mpix/30fps (съемка последовательных кадров на двух значениях kV - 60-70 kV и 120-140 kV).

8. Режим Stereo-Visualization (real & post-processing) в формате высокого разрешения 9Mpix/30fps на основе ротации, или томографической серии.

9.Режим Tomosynthesis (TS) в формате сверхвысокого разрешения (9-:-12)Mpix / 30fps для линейной и ротационной томографии.

10.Режим HR_CT mode для 3D-реконструкции сверх высокого разрешения не динамических органов на основании ротационной серии, матрица реконструкции до 1.5k*1.5k (против текущего значения в 0.5k*0.5k).

Для этого требуется значительное усложнение Математического аппарата реконструкции с одновременным увеличением объема вычислительных операций более чем на порядок !!
