Материал: Презентация проекта - Микросекундная Рентгенология
Характеристики от DALSA CMOS Flat Panel Detector

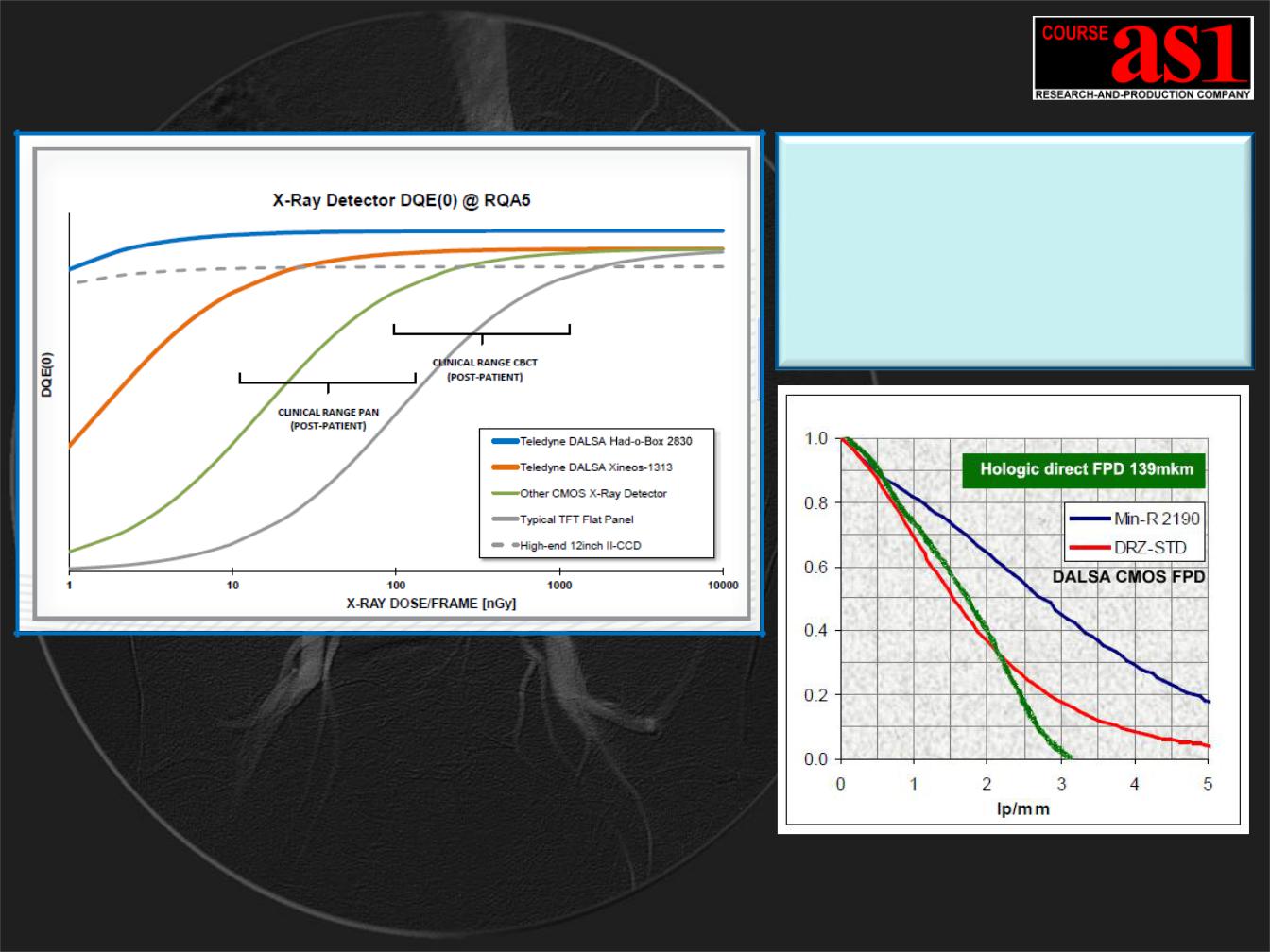

DALSA CMOS DQE (Detective Quantum Efficiency)
Намного большие значения DQE (Detective Quantum Efficiency) ~>(65-:-70)%,
особенно при малых рентгеновских дозах в диапазоне (1 -:- 10) nGy (слева)
И MTF (Modulation Transfer Function) при
высоких разрешениях (внизу), по сравнению с FPD на сцинциляторах из аморфного селена (a-Se).
|
|
|
|
|
|
Sensitivity * (scintillator) |
10nGy ~= 1mkR/s |
|
|
||
Min-R 2190 ( blue) 4,1 ADU / mkR @ 50 kVp |
|
|
|||
(Kodak) |
5,2 ADU / mkR @ 80 kVp |
|
|
||
DRZ-Std ( red ) |
10,5 ADU / mkR @ 50 kVp |
|
|
||
(Mitsubishi) |
14,5 ADU / mkR @ 80 kVp |
|
|
||
Kodak Min-R® 2190 ~= РЕНЕКС ЭУ-4Г |
|||||
|
|
|
|||
* ADU = 1 LSB ( Least Significant Bit ) |
|
( Оксисульфид Гадолиния - Gd2O2S ) |
|||
|
|
|
|
||
Современное состояние диагностической рентгенологии

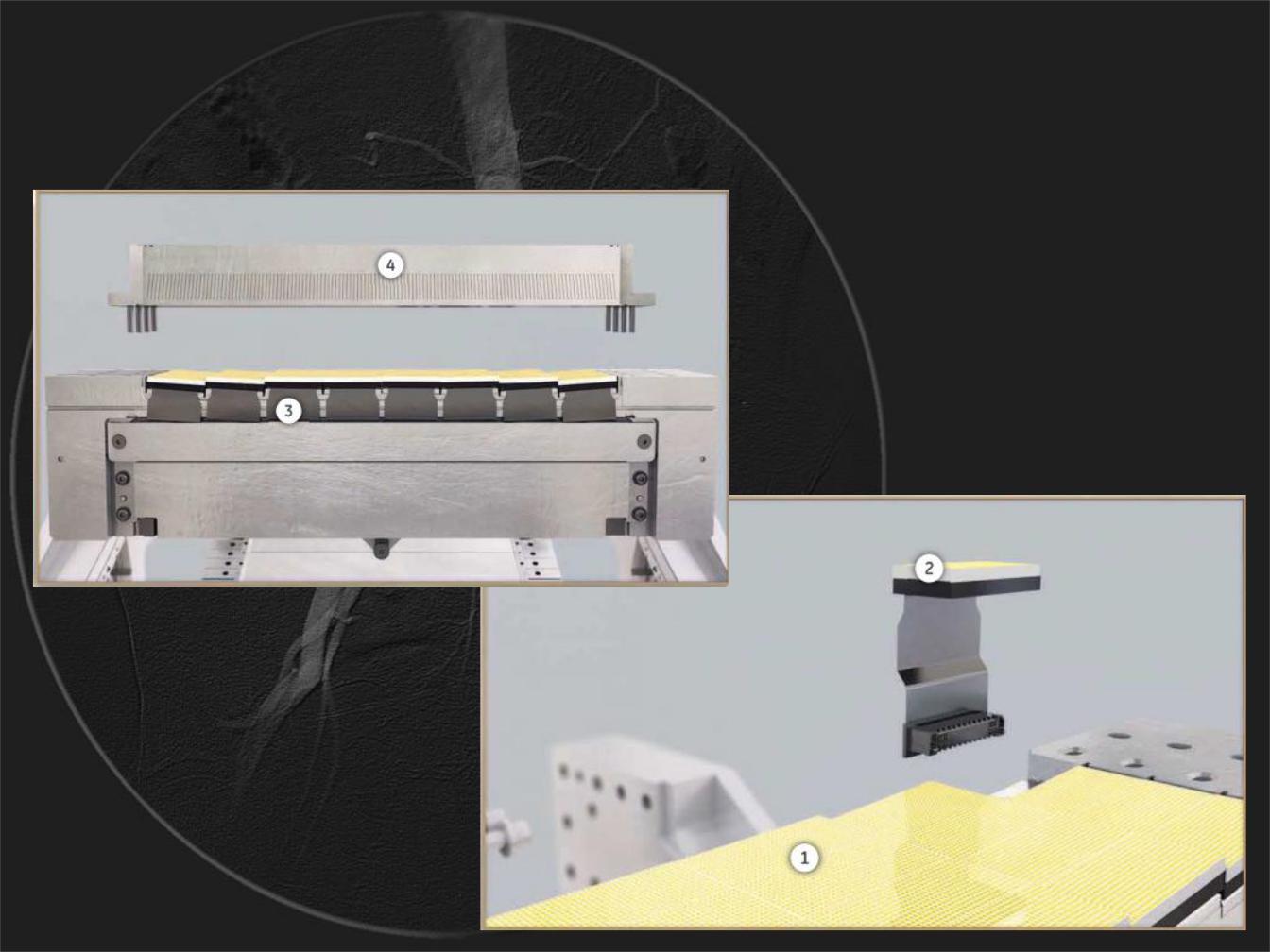

Современный X-Ray детектор для компьютерной томографии
Модульная матричная конструкция
X-Ray детектора для
Компьютерного томографа (CT)
Наборный X-Ray детектор компьютерного Томографа, 8 x 4 блоков форматом
128*64 pix.
Характеристики предлагаемой ангиографической системы с
Real Time 2D/3D Stream Processing and Visualization

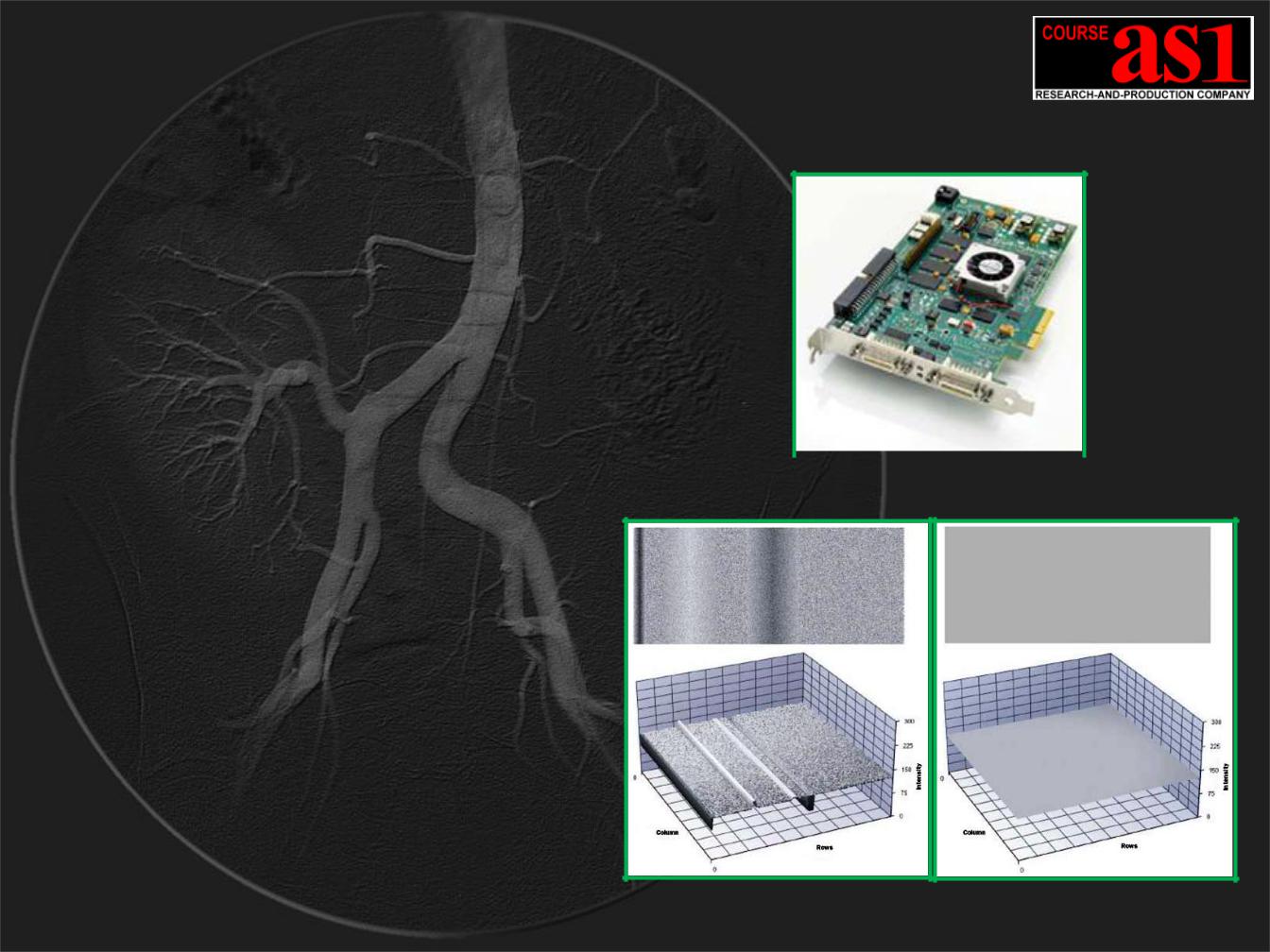

Real Time Image Acquisition Processor for X-ray Imaging
Parameters 16 bit Hardware Acquisition:
• |
Interface |
CameraLink Full |
||
• |
Image size |
4096x4096 pixels |
||
• |
frame rate |
up to 30 frames/sec |
||
• |
Images format |
RAW (matrix h*v) |
||
• |
Pixel format |
up to 16 bit |
||
• |
Frame Buffer |
1024 MBytes |
||
• |
Processing Buffer |
144 MBytes |
|
|
|
||||
|
|
Full Individual Pixels Shading & Linear Correction |
||
Functions 16 bit Hardware Processing:
•Real-time Shading & Linear correction
•Motion Compensated Noise Reduction
•Real-time frame averaging
•Real-time histogram statistics
•User programmable 16b matrix filters
•Inputs for external synchronization
•Calibration tools for Image correction
•Control & adjustment FPD configuration
Non-uniform Sensor Response Corrected Sensor Response

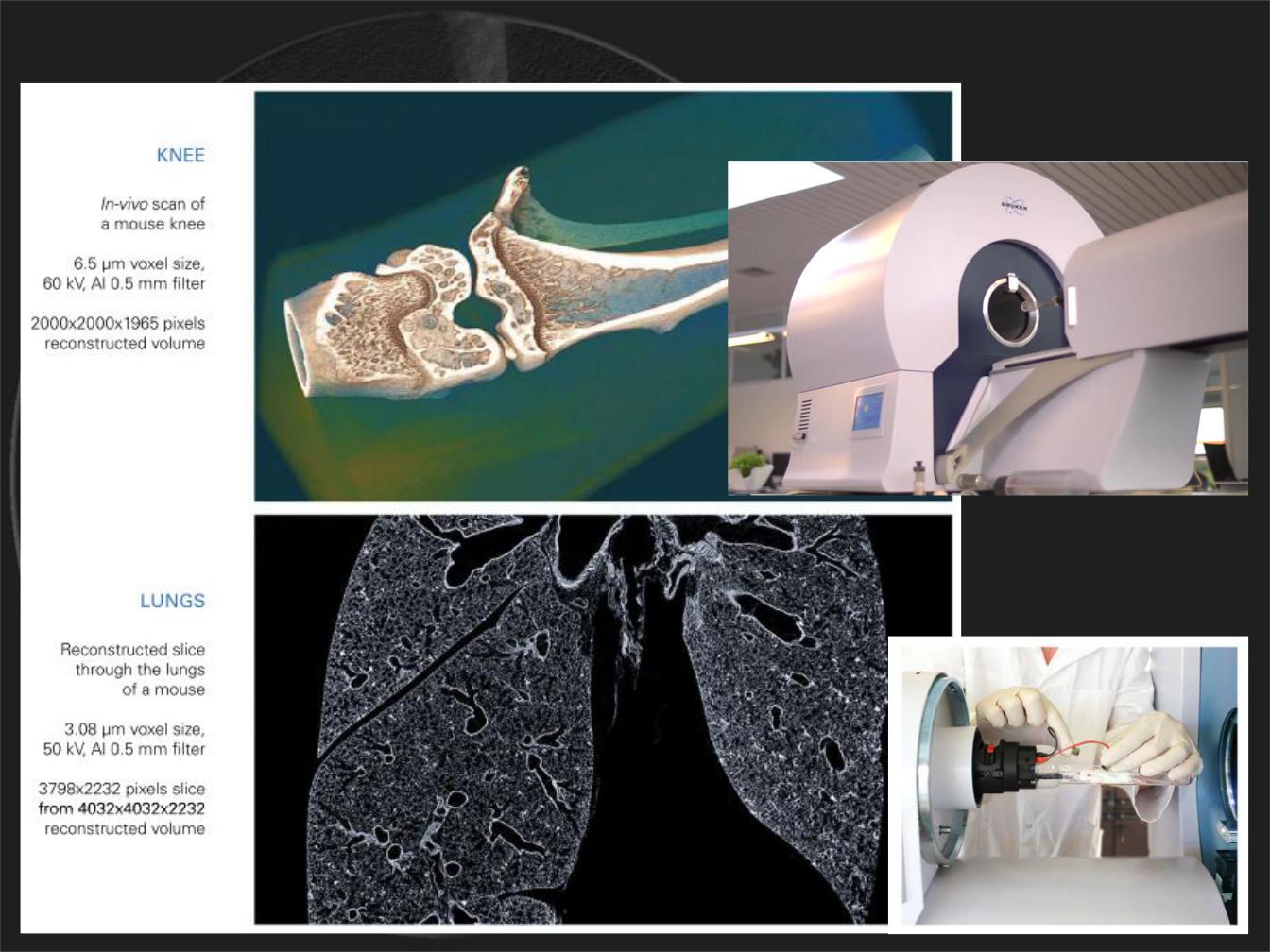

Современное состояние диагностической рентгенологии
2000*2000 pix |
X-Ray Micro-СT |
X-Ray
Micro-CT
Разрешение среза Микро-КТ до
8000*8000 /
15000*15000
4032*4032 pix
2232 slice
Современное состояние диагностической рентгенологии
3D Mouse
Разрешение
2000 x 2000
8000 слоев
(64GB)
X-Ray
Micro-CT
