Материал: Презентация проекта - Микросекундная Рентгенология

2D Обработка и Визуализация Динамических и Статических Медицинских Изображений на 16bit Конвейере Реального Времени

Высоко скоростной Аппаратно-Программный 2D Конвейер оригинальной математической обработки Полного кадра или выделенной Зоны Интереса:

Включая: 16bit математические операции над кадрами изображений, Множественные 16bit матричные преобразования изображений, Множественные 16bit преобразования спектра изображений, Множественные 16bit нелинейные преобразования изображений.

DICOM Сервер DICOM Станции

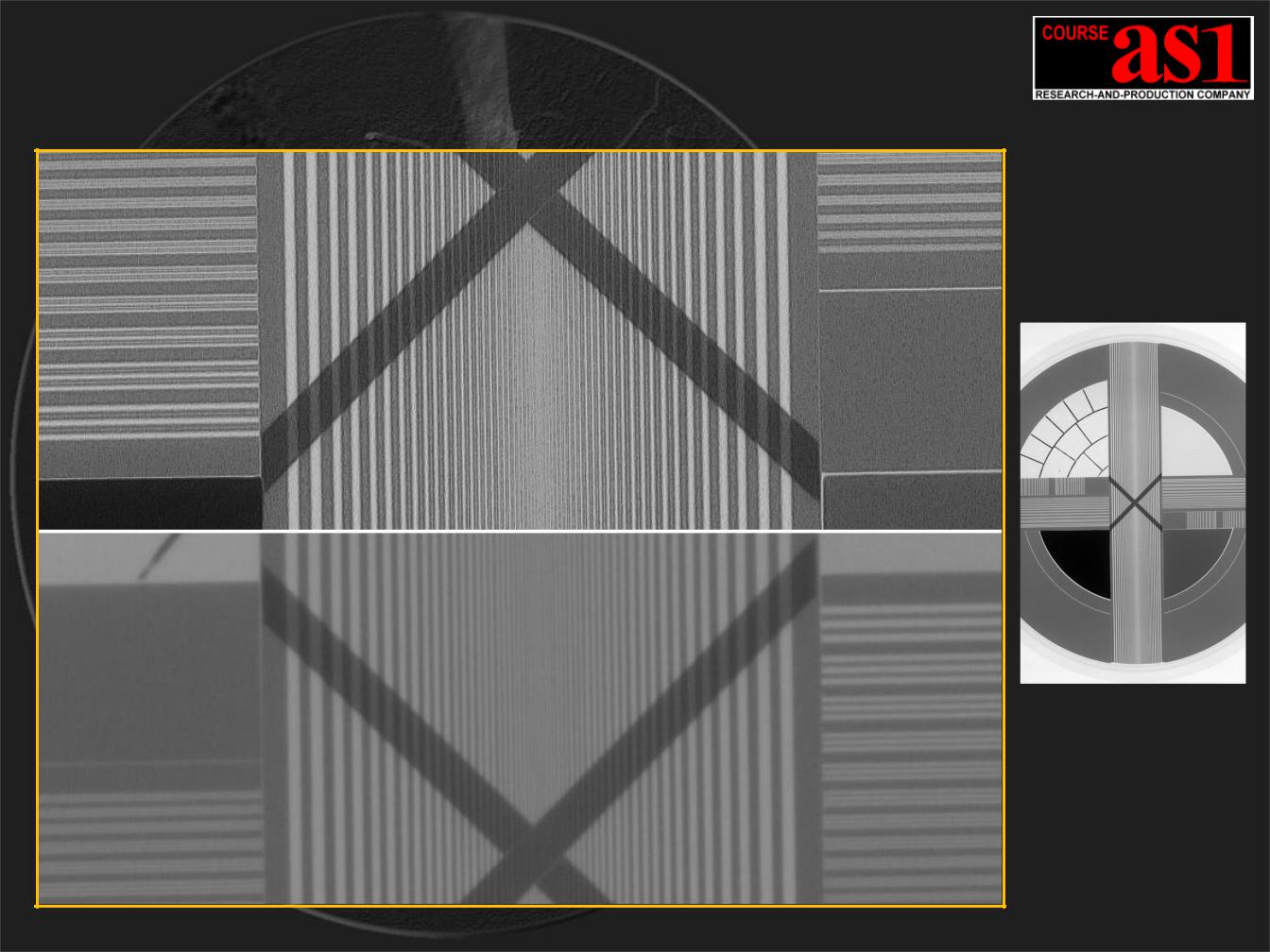

Результаты обработки X-Ray теста Siemens d=270mm 16 битного Гибкого Адаптивного Конвейера

Внизу - фрагмент исходного изображения рентгеновского теста, соответствующего средней плотности легких пациента.

Вверху - фрагмент изображения после прохождения конвейера 2D Обработки и Визуализации.

Размер рентгеновского фокусного пятна съемки:

0.6 x 0.6 мм

Режим съемки теста:

U = 60kV, I = 200mA, t = 0.1sec, ( 20 mAs )

Размер фрагмента кадра:

H x V = 85 x 42 мм

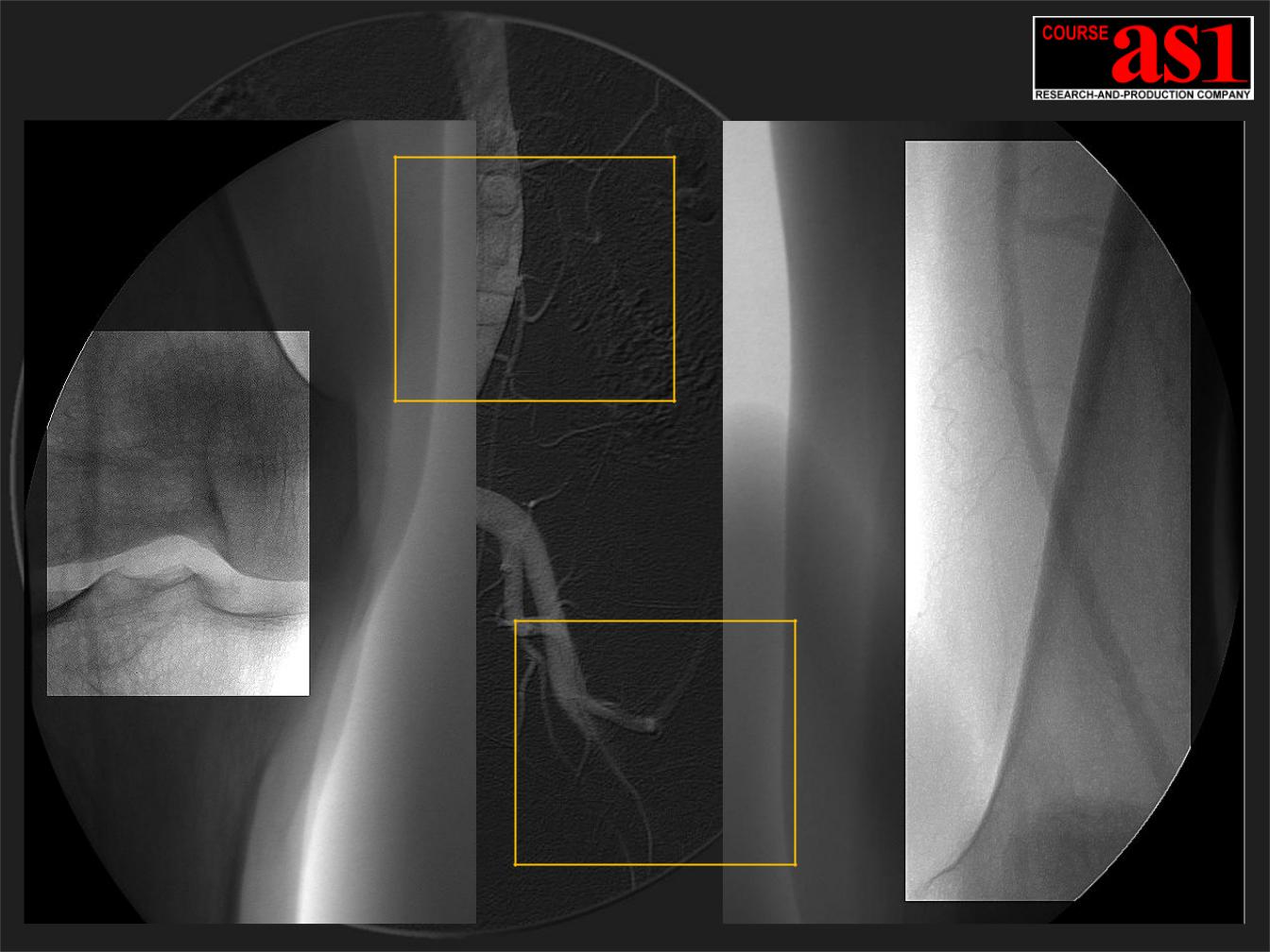

Зонная 2D Обработка 12-ти битной ангиографической серии В выделенной зоне интереса хорошо виден слабый контраст

Слева –

Очень слабый след рентгеновского контраста просматривается на фоне мощного коленного сустава.

Справа –

Слабый контраст хорошо виден на фоне как мягкой ткани, так и на фоне плотной

трубчатой кости.
