дается графитизации. Усадка материала во время карбонизации фенолоформальдегидных связующих больше, чем при использовании связующих других типов. Это ведет к возникновению значительных внутренних напряжений и снижает физико-механические свойства композитов.

Фурановые смолы по сравнению с фенолоформальдегидными отличаются меньшей технологичностью, цикл их отвердения более сложен. Достоинствами фурановых смол, объясняющими их применение при производстве УУКМ, являются меньшая по сравнению с фенолоформальдегидными связующими усадка при карбонизации, более высокая прочность и плотность каркаса. Плотность каркаса, образующегося из фенолоформальдегидных смол, составляет 1650 кг/м3, из фурановых связующих – 1850 кг/м3, из пеков – 2100 кг/м3.

Достоинствами нефтяных и каменноугольных пеков, кроме высокой плотности кокса, являются низкая стоимость, доступность, склонность к графитизации, исключение из технологического процесса растворителя. К недостаткам пеков относят:

–появление значительной пористости;

–термопластичность, приводящую к миграции связующего при термообработке материала;

–наличие в пеках канцерогенных соединений.

Введение матричного материала в армирующий каркас обычно осуществляется методом пропитки под низким давлением. Следующая стадия получения углерод-углеродного композита заключается в карбонизации матрицы в инертной среде. При необходимости реализуется и стадия графитизации материала.

Для повышения качества углерод-углеродных материалов цикл «пропитка–термообработка» может проводиться многократно. Метод получения УУКМ, основанный на пропитке каркаса под низким давлением, используется в тех случаях, когда допускается открытая пористость материала в пределах 10 %. На рис. 5.24 представлена технологическая схема метода получения УУКМ, основанная на пропитке каркаса.

Повышение свойств углерод-углеродных композиционных материалов и сокращение времени их изготовления возможны при использовании технологии пропитки армированного каркаса под высоким давлением. Основная стадия этой технологии – карбонизация материала под высоким давлением. Речь идет о термобарическом процессе из-

191

готовления высокоплотных УУКМ, т.е. процессе термообработки, выполняемой с одновременным приложением давления. В соответствии с этой технологией заготовка помещается в тонкий металлический контейнер, заливается и пропитывается жидким пеком, разогретым до 250 °С, закрывается металлической крышкой. Карбонизация под высоким давлением проводится при изостатическом давлении в газостатах или автоклавах.

структур

Прошивка

Пропитка полимерными связующими

Карбонизация

Повторная пропитка

Повторная карбонизация

Термостабилизация, графитизация

УУКМ

Рис. 5.24. Технологическая схема получения УУКМ с использованием метода пропитки

Для получения более термостабильного материала с высоким уровнем механических свойств после карбонизации может быть выполнена высокотемпературная обработка материала – графитизация.

Эта операция реализуется в индукционных печах или печах сопротивления в графитовой засыпке, вакууме или инертном газе, т.е. в неокисляющей среде. Степень структурных изменений при выполнении

192

этой стадии определяется в основном температурой, поэтому длительность ее по сравнению с карбонизацией невелика (несколько часов). В процессе графитизации происходят необратимые изменения формы изделий, устраняются дефекты структуры. В том случае, если для формования матрицы использовали пеки, хорошо поддающиеся графитизации, во время высокотемпературного нагрева (свыше 2473 К) наблюдается рост трехмерноупорядоченных углеродных кристаллитов вплоть до перехода к структуре графита. В материалах на основе полимерных связующих, плохо поддающихся графитизации, вплоть до 3273 К материал остается в неграфитизированной турбостратной форме.

Второй технологический процесс формования матрицы в углеродуглеродных материалах заключается в осаждении пироуглерода из газовой фазы. В качестве газов используют углеводороды (метан, бензол, ацетилен и др.) или смеси углеводородов с разбавляющим газом (инертный газ или водород). Под действием высоких температур газы в печи распадаются с образованием углерода и других компонентов. Углерод осаждается на поверхности разогретых волокон, постепенно создавая мостики между волокнами и заполняя межволоконное пространство армирующего каркаса. Другие газообразные продукты удаляются из реакционной камеры.

При химическом осаждении углерода его структурная форма и эффективность процесса образования матрицы зависят не только от температуры и давления, но и от характеристик подложки типа ее шероховатости, величины удельной площади поверхности, морфологии и размера пор. Поры должны иметь открытую проницаемую структуру, а их размер должен быть мелким.

Имеются три основных метода осаждения углерода из газовой фазы: изотермический метод, метод температурного градиента и метод градиента давления (рис. 5.25).

При изотермическом методе газ и подложку поддерживают при постоянной температуре около 1100 °С. Осаждение проводят при пониженном давлении 0,6–6 кПа. Установка содержит кожух, нагреватель (индукционную катушку), графитовый сердечник. Графитовый сердечник (сусцептор) является тепловыделяющим элементом, обеспечивающим равномерность обогрева материала в индукционной печи. Внутри графитового сердечника располагают армирующий углеродный каркас. Газы подводятся через нижнюю часть камеры, нагреваются, разлагают-

193

ся, проходят через межволоконное пространство упрочняющего каркаса. Углерод осаждается на поверхности волокон. Газообразные продукты реакции удаляются через отверстие в крышке печи. Метод позволяет заполнять углеродом относительно тонкие армирующие каркасы. Увеличение температуры способствует ускорению осаждения углерода. Недостаток заключается в том, что газ не успевает диффундировать в объем заготовки и при этом происходит наслоение углерода на поверхности объекта.

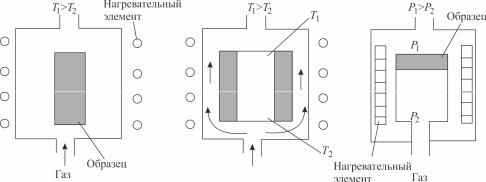

Рис. 5.25. Методы осаждения углерода из газовой фазы: а – изотермический метод; б – метод температурного градиента; в – метод градиента давления

Достоинства изотермического метода получения углерод-угле- родных композитов: простота, хорошая воспроизводимость свойств материала, высокая плотность матрицы, хорошая графитизируемость матрицы, возможность одновременной обработки нескольких изделий. Недостатки этой технологии связывают с малой скоростью осаждения, плохим заполнением крупных пор, склонностью к поверхностному осаждению пироуглерода.

Осаждение углерода из газовой фазы на толстостенные заготовки осуществляется по методу температурного градиента.

Армирующий углеродный каркас помещают на обогреваемую металлическую оправку или разогревают путем прямого пропускания тока. Газ подают со стороны печи, имеющей более низкую температуру. Таким образом, в армирующем каркасе наблюдается температурный градиент. Осаждение пироуглерода происходит в более горячей зоне. Постепенное увеличение плотности заполняемого углеродом каркаса

194

приводит к изменению температурных условий осаждения и перемещению фронта осаждения в менее плотную область каркаса. Через некоторое время заготовка полностью заполняется углеродом. Плотность углерод-углеродных материалов, полученных этим методом, составляет

1700...1800 кг/м3.

Достоинствами неизотермического метода являются: большая скорость осаждения углерода, возможность заполнения крупных пор, объемное уплотнение материала. К недостаткам относят следующие факторы: необходимость использования сложной аппаратуры, возможность одновременной обработки лишь одного изделия, недостаточная плотность и графитизируемость матрицы, образование микротрещин.

В методе градиента давления газ проникает в заготовку под действием избыточного давления. Он менее распространен, чем первые два метода.

Для получения УУКМ может быть использован модифицированный вариант изотермического метода, выполняемый в режиме давле- ние–вакуум. Реализация метода заключается в попеременном заполнении реакционного объема углеводородным газом и вакуумировании. Достоинством метода является высокая степень объемного уплотнения армирующего каркаса пироуглеродом.

На практике также используются композиты с хаотичной структурой. Технология получения таких материалов заключается в следующем. На первом этапе углеродные волокна разделяют на отрезки длиной 40...60 мм. Затем в водной среде волокна измельчают до длины 0,5...10 мм. Полученный таким образом материал в необходимой пропорции смешивают с порошком фенолоформальдегидной смолы. Приготовленную суспензию заливают в форму, вакуумируют и сушат. На следующих этапах производят термическую обработку материала при 430...460 К и дополнительную термообработку при 1100...1300 К.

Кроме метода пропитки каркаса полимерным связующим и осаждения углерода из газовой фазы матрица в УУКМ может быть сформирована и комбинированными методами, сочетающими описанные выше технологии. Один из вариантов получения углеродной матрицы комбинированного типа (из полимерного связующего и пироуглерода) заключается в следующем. На первом этапе по технологии пропитки получают карбонизованный углепластик. На следующем этапе осуществляют осаждение на полученную заготовку углерода из газовой фазы.
